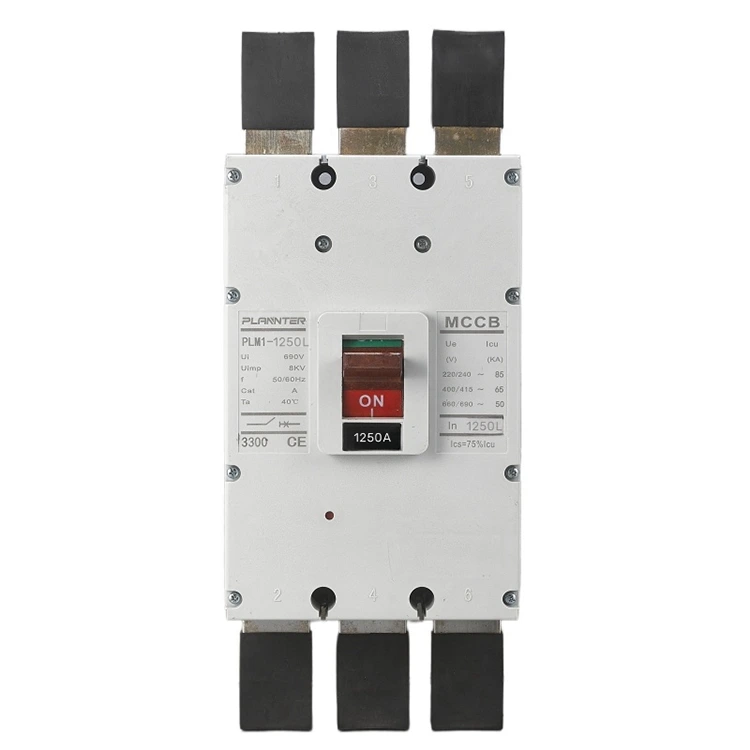

AC 690V เบรกเกอร์แบบขึ้นรูป

เบรกเกอร์แบบขึ้นรูป AC 690V คืออะไร?

หนึ่งAC 690V เบรกเกอร์แบบขึ้นรูปเป็นอุปกรณ์ป้องกันไฟฟ้าแรงสูงที่ออกแบบมาเพื่อป้องกันวงจรไฟฟ้าจากการโอเวอร์โหลด การลัดวงจร และความผิดปกติ แตกต่างจากเบรกเกอร์ 400V มาตรฐาน อุปกรณ์นี้ได้รับการออกแบบทางวิศวกรรมมาเพื่อรองรับระดับแรงดันไฟฟ้าที่สูงขึ้น ทำให้เหมาะอย่างยิ่งสำหรับการลดขนาดสายเคเบิลและปรับปรุงประสิทธิภาพการใช้พลังงานในการใช้งานในอุตสาหกรรมหนักและเชิงพาณิชย์ขนาดใหญ่

ข้อมูลจำเพาะของผลิตภัณฑ์

คุณสมบัติหลักและข้อกำหนดทางเทคนิค

แรงดันและความจุ

• แรงดันไฟฟ้า:690V AC (50/60Hz)
• กระแสไฟทนได้ในระยะเวลาอันสั้น (Icw):พิกัดที่ 85 kA/1s ถึง 100 kA/1s ทำให้มั่นใจได้ว่าหน่วยยังคงไม่บุบสลายในช่วงพีคของการลัดวงจร
• ความสามารถในการทำลายบริการ (Ics):75% ถึง 100% ของ Icu ช่วยให้เบรกเกอร์กลับมาทำงานได้โดยไม่ต้องบำรุงรักษาหลังจากล้างข้อผิดพลาดแล้ว

การให้คะแนนปัจจุบัน

มีจำหน่ายในขนาดเฟรมต่างๆ รวมถึงรุ่นกระแสสูงถึง1250Aเหมาะสำหรับเครื่องป้อนจ่ายหลัก

หน่วยการเดินทาง

ติดตั้งชุดทริปอัจฉริยะที่ให้การป้องกันแบบเป็นฉาก:

• ความล่าช้าเป็นเวลานาน:สำหรับการป้องกันการโอเวอร์โหลด (การสะดุดเวลาผกผัน)
• ความล่าช้าระยะสั้น:สำหรับการประสานงานแบบเลือกระหว่างการลัดวงจรบางส่วน
• การดำเนินการทันที:สำหรับการหยุดชะงักของการลัดวงจรที่สำคัญ (เวลาแตกหักทั้งหมด 15ms–30ms)

มาตรฐาน

สอดคล้องตามมาตรฐาน IEC 60947-2 และ GB โดยสมบูรณ์ ทำให้มั่นใจได้ถึงความเข้ากันได้และความปลอดภัยระดับโลก

ข้อได้เปรียบที่สำคัญ

เหตุใดจึงเลือกของเราAC 690V เบรกเกอร์แบบขึ้นรูป?

• ความเสถียรที่เหนือกว่า:ระดับ Icw สูงรับประกันความเสถียรแบบไดนามิกและความร้อนต่อการลัดวงจรกะทันหัน
• พลังอย่างต่อเนื่อง:ความสามารถของ Ics สูงหมายถึงเบรกเกอร์สามารถรองรับข้อผิดพลาดสูงสุดและทำงานต่อไปได้ ช่วยลดเวลาหยุดทำงานให้เหลือน้อยที่สุด
• การป้องกันแบบเลือกสรร:การตั้งค่าการตัดการทำงานที่แม่นยำช่วยให้มั่นใจได้ว่ามีเพียงวงจรที่ชำรุดเท่านั้นที่ถูกแยกออก ทำให้สายไฟหลักมีกระแสไฟอยู่

การใช้งาน

เบรกเกอร์ของเรามีความจำเป็นสำหรับการกระจายพลังงานส่วนกลางในสภาพแวดล้อมที่มีความต้องการสูง:

• อุตสาหกรรมหนัก:โรงงานเคมี โรงถลุงเหล็ก และโรงงานผลิตรถยนต์
• โครงสร้างพื้นฐานที่สำคัญ:ห้องจ่ายไฟส่วนกลางในโรงพยาบาลใหญ่และอาคารผู้โดยสารในสนามบิน
• อาคารขนาดใหญ่:ปกป้องห้องอุปกรณ์ที่มีความละเอียดอ่อนและกระจายพลังงานไปยังปีกอาคารทั้งหมด

ทำไมต้องเลือก Pugao Electric?

ในฐานะที่เป็นมืออาชีพผู้ผลิตในจีนเราเชื่อว่าอุปกรณ์ที่ทันสมัยเป็นรากฐานของคุณภาพ

• การผลิตอัจฉริยะ:เราใช้เครื่องม้วนแบบอัตโนมัติและระบบฉีดขึ้นรูปที่มีความแม่นยำควบคุมด้วยคอมพิวเตอร์
• คุณภาพที่สม่ำเสมอ:สลักกุญแจถูกขันด้วยเครื่องมือที่ผ่านการสอบเทียบแล้ว และทุกยูนิตได้รับการทดสอบระยะชัก แรงกดสัมผัส และการทำงานแบบเต็มโหลด
• จัดส่งที่รวดเร็ว:สายการผลิตที่มีประสิทธิภาพของเราช่วยให้เราสามารถส่งคำสั่งซื้อได้อย่างรวดเร็วโดยไม่กระทบต่อประสิทธิภาพการทำงาน

คำถามที่พบบ่อย

ความสามารถในการทำลายของ 690V AC MCCB เป็นเท่าใด

โดยทั่วไปหน่วยของเรามีความสามารถในการทำลายขั้นสุดท้าย (Icu) สูงถึง 100kA และความสามารถในการทำลายบริการ (Ics) ที่ 75-100% ของ Icu

พิกัดปัจจุบันสำหรับ 690V MCCB คืออะไร

เรามีพิกัดที่หลากหลาย โดยทั่วไปตั้งแต่ 100A ไปจนถึง 1250A หรือ 1600A ขึ้นอยู่กับขนาดเฟรม

ประเภทการเดินทางทั่วไปมีอะไรบ้าง?

ประเภททั่วไป ได้แก่ Thermal-Magnetic (TM) สำหรับการใช้งานทั่วไปและอิเล็กทรอนิกส์ (ใช้ไมโครโปรเซสเซอร์) เพื่อการป้องกันและการสื่อสารที่แม่นยำ

เบรกเกอร์ 690V เหมาะกับไฟ DC หรือไม่?

โดยทั่วไปไม่มี เบรกเกอร์ AC อาศัยการข้ามศูนย์ในปัจจุบันเพื่อดับส่วนโค้ง ระบบ DC ต้องการเบรกเกอร์พิกัด DC เฉพาะ เว้นแต่เบรกเกอร์ AC จะถูกกำหนดและรับรองสำหรับการใช้งาน DC อย่างชัดเจน

MCCB 690V ใช้ที่ไหน?

ใช้ในการจำหน่ายในอุตสาหกรรมหนัก พลังงานทดแทน (พลังงานแสงอาทิตย์/ลม) และโรงงานเชิงพาณิชย์ขนาดใหญ่เพื่อลดต้นทุนสายเคเบิลและปรับปรุงประสิทธิภาพ

MCCB 400V และ 690V แตกต่างกันอย่างไร

MCCB 690V มีความแข็งแรงของฉนวนสูงกว่าและมีความสามารถในการดับอาร์คเพื่อรับมือกับความเครียดแรงดันไฟฟ้าที่สูงขึ้นได้อย่างปลอดภัย

3 ขั้วและ 4 ขั้วหมายถึงอะไร?

เบรกเกอร์ 3 ขั้วป้องกันสามเฟส (L1, L2, L3) เบรกเกอร์ 4 ขั้วป้องกันสามเฟสบวกกับตัวนำที่เป็นกลาง (N)
