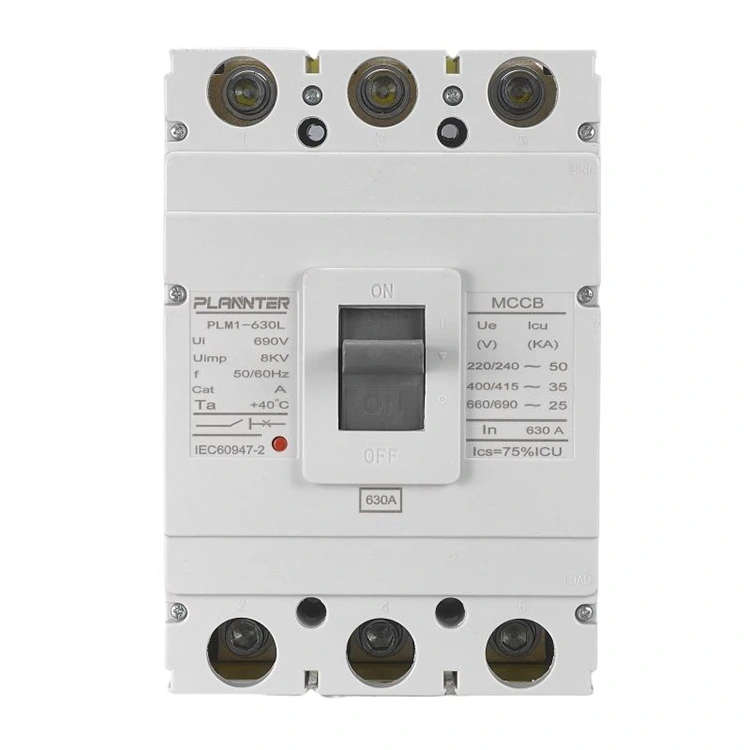

เบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรม

เป็นผู้นำซัพพลายเออร์จีนด้วยความเป็นเลิศด้านการผลิตที่ยาวนานถึง 14 ปี PUGAO (Plannter Electric) นำเสนอเบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมซีรีส์ 630A ออกแบบมาเพื่อการกระจายกำลังงานหนัก เบรกเกอร์นี้รวมความสามารถในการทำลายสูงเข้ากับความทนทานที่เข้มงวดเพื่อปกป้องโครงสร้างพื้นฐานทางไฟฟ้าขนาดใหญ่

เบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมคืออะไร?

ที่เบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมเป็นอุปกรณ์ป้องกันความจุสูงที่ออกแบบมาเพื่อรองรับโหลดกระแสสูง ในขณะเดียวกันก็ให้การป้องกันที่แม่นยำต่อการโอเวอร์โหลดและการลัดวงจร โดยทำหน้าที่เป็นประตูความปลอดภัยหลักในเครือข่ายอุตสาหกรรม ช่วยให้มั่นใจได้ว่าอุปกรณ์ดาวน์สตรีมยังคงได้รับการปกป้องแม้ภายใต้สภาวะความผิดปกติที่รุนแรง

การออกแบบเคส: ฉนวนที่เหนือกว่าและความทนทาน

• ที่อยู่อาศัยแบบหล่อ:สร้างด้วยวัสดุคอมโพสิตที่มีความแข็งแรงสูงและทนไฟ ซึ่งให้ความเป็นฉนวนที่ดีเยี่ยม
• รอยเท้าขนาดกะทัดรัด:การออกแบบที่ได้รับการปรับปรุงให้เหมาะสมช่วยให้สามารถติดตั้งได้ภายในสวิตช์เกียร์และตู้จ่ายไฟที่มีความหนาแน่นสูงโดยไม่กระทบต่อการกระจายความร้อน
• ความยืดหยุ่นต่อสิ่งแวดล้อม:เคสได้รับการปิดผนึกเพื่อปกป้องกลไกภายในจากฝุ่นอุตสาหกรรม ความชื้น และไอสารเคมี

การให้คะแนนปัจจุบัน: ปรับให้เหมาะสมสำหรับการบรรทุกหนัก

ของเราเบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานที่มีความต้องการสูง:

• จัดอันดับปัจจุบัน:630A เหมาะสำหรับแผงจ่ายไฟหลักและเครื่องจักรขนาดใหญ่
• ทำลายความจุ:นำเสนอ Ics (ความสามารถในการทำลายพิกัดบริการสูงสุด) ที่ 50 kA และ Icu (ความสามารถในการทำลายขั้นสูงสุด) ที่ 65 kA ทำให้มั่นใจได้ว่าเครื่องจะยังคงทำงานได้แม้ว่าจะขัดจังหวะข้อผิดพลาดร้ายแรงแล้วก็ตาม
• การทำงานที่มั่นคง:ปรับเทียบเพื่อให้คงความเสถียรที่ 1.05 เท่าของกระแสไฟที่กำหนด เพื่อป้องกันสะดุดสะดุดในสภาพแวดล้อมทางอุตสาหกรรมที่วุ่นวาย

กลไก: แม่นยำและตอบสนองรวดเร็ว

กลไกภายในของเบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมได้รับการออกแบบมาเพื่อทั้งความแม่นยำและอายุการใช้งานที่ยาวนาน:

• การเดินทางทันทีที่ปรับได้:การตั้งค่าทริปแม่เหล็ก (Im) สามารถปรับได้ตั้งแต่ 3.15 kA ถึง 6.3 kA เพื่อให้ตรงกับอิมพีแดนซ์ของเส้นเฉพาะ
• การหยุดชะงักที่รวดเร็วเป็นพิเศษ:สามารถดับส่วนโค้งและตัดการเชื่อมต่อวงจรได้ภายใน 20 ms ในระหว่างเหตุการณ์ไฟฟ้าลัดวงจร
• การทดสอบความทนทาน:ยืนยันอายุการใช้งานทางกล 20,000 การทำงาน และอายุการใช้งานทางไฟฟ้า 5,000 รอบที่โหลด 630A เต็ม
• ทนต่อระยะเวลาอันสั้น:สามารถทนต่อแรงกระตุ้นกระแสสูง 55 kA เป็นเวลา 1 วินาที ให้ความเสถียรแบบไดนามิกและความร้อนที่ดีเยี่ยม

คุณสมบัติและลักษณะสำคัญ

ที่เบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมซีรีส์ 630A สร้างขึ้นเพื่อรองรับความต้องการที่เข้มงวดของโครงสร้างพื้นฐานสมัยใหม่ ตั้งแต่วิศวกรรมที่มีความแม่นยำไปจนถึงความยืดหยุ่นแบบโมดูลาร์ คุณลักษณะเหล่านี้ช่วยให้มั่นใจได้ว่าระบบไฟฟ้าของคุณยังคงปลอดภัย มีประสิทธิภาพ และเป็นไปตามมาตรฐานสากล

1. ความสามารถในการขัดจังหวะสูง

ของเราเบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมได้รับการออกแบบมาเพื่อจัดการข้อผิดพลาดทางไฟฟ้าที่รุนแรงโดยไม่เกิดข้อผิดพลาด

• ประสิทธิภาพของไอซียู/ไอซี:เข้าถึงความสามารถในการทำลายขั้นสูงสุดได้สูงสุดถึง 65kA โดยที่ความสามารถในการทำลายการบริการ (Ics) คงไว้ที่ 50kA
• การแยกตัวไม่เป็นผล:ดับส่วนโค้งอย่างรวดเร็วภายใน 20 มิลลิวินาที เพื่อป้องกันความเสียหายต่อเครื่องจักรอุตสาหกรรมขั้นปลาย

2. การตั้งค่าการเดินทางที่ปรับได้

ความยืดหยุ่นเป็นสิ่งสำคัญในสภาพแวดล้อมทางอุตสาหกรรม ที่เบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมช่วยให้ปรับแต่งได้อย่างละเอียดเพื่อป้องกันการสะดุดสะดุดในขณะที่ยังคงรักษาเกราะป้องกันที่มั่นคง

• การปรับโอเวอร์โหลด:การทำงานที่เสถียรที่กระแสไฟพิกัด 1.05x; การตัดการเชื่อมต่อที่เชื่อถือได้ภายในหนึ่งชั่วโมงที่กระแสไฟพิกัด 1.3x
• การเดินทางด้วยแม่เหล็กทันที:การตั้งค่าที่ปรับได้ (Im) ตั้งแต่ 3.15 kA ถึง 6.3 kA เพื่อให้เหมาะกับอิมพีแดนซ์ของเส้นต่างๆ

3. หน่วยการเดินทางแม่เหล็กความร้อนและอิเล็กทรอนิกส์

ในฐานะที่เป็นมืออาชีพซัพพลายเออร์จีนเรานำเสนอเทคโนโลยีการเดินทางที่หลากหลายเพื่อตอบสนองโปรไฟล์การป้องกันที่แตกต่างกัน:

• ความร้อนแม่เหล็ก:การป้องกันโลหะคู่และแม่เหล็กไฟฟ้าที่เชื่อถือได้สำหรับโหลดมาตรฐานทางอุตสาหกรรม
• การเดินทางแบบอิเล็กทรอนิกส์ (ไม่บังคับ):ความแม่นยำที่เพิ่มขึ้นสำหรับเครือข่ายการกระจายพลังงานที่ซับซ้อนซึ่งต้องใช้ตรรกะดิจิทัลและเวลาตอบสนองที่เร็วขึ้น

4. ช่วงกระแสกว้าง

เฟรม 630A ทำหน้าที่เป็นโซลูชันที่แข็งแกร่งสำหรับความต้องการพลังงานขนาดกลางถึงขนาดใหญ่ ช่วยให้มั่นใจได้ถึงการป้องกันที่สม่ำเสมอสำหรับโหลดและสายเชื่อมต่อที่หลากหลายในเครือข่ายการกระจายของคุณ

5. การออกแบบที่กะทัดรัดและโมดูลาร์

ประสิทธิภาพพื้นที่เป็นสิ่งสำคัญในสวิตช์เกียร์สมัยใหม่ ที่เบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมมีตัวเครื่องขึ้นรูปที่มีความแข็งแรงสูงซึ่งเพิ่มความแข็งแรงของไดอิเล็กทริกให้สูงสุดในขณะที่ลดพื้นที่โดยรวมสำหรับการติดตั้งตู้ที่มีความหนาแน่นสูง

6. การป้องกันหลายขั้ว

การออกแบบ 3 ขั้วมาตรฐานของเราช่วยให้มั่นใจถึงการทำงานที่ซิงโครไนซ์ในทุกเฟส กลไกที่เชื่อมโยงกันนี้มีความสำคัญในการปกป้องมอเตอร์สามเฟสและรับประกันการแยกระบบโดยสมบูรณ์ระหว่างที่เกิดข้อผิดพลาด

7. อุปกรณ์เสริมและการสื่อสาร

เพิ่มประสิทธิภาพของคุณเบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมพร้อมอุปกรณ์เสริมที่ติดตั้งภาคสนามได้หลากหลาย:

• Shunt Trips และการออกแรงดันตก:สำหรับการปิดเครื่องฉุกเฉินระยะไกลและการตรวจสอบแรงดันไฟฟ้า
• ติดต่อเสริมและสัญญาณเตือนภัย:สำหรับการตอบรับสถานะแบบเรียลไทม์ไปยังห้องควบคุมส่วนกลางหรือ PLC

8. ความทนทานต่อสิ่งแวดล้อม

ผลิตในของเราโรงงานจีนด้วยการควบคุมคุณภาพ ISO9001 ที่เข้มงวด เบรกเกอร์เหล่านี้ได้รับการทดสอบสำหรับ:

• เสถียรภาพแบบไดนามิกและความร้อน:สามารถทนต่อแรงกระตุ้นระยะสั้น 55kA เป็นเวลา 1 วินาที
• อายุยืน:ความทนทานทางกลไกที่ได้รับการพิสูจน์แล้วจากการปฏิบัติงาน 20,000 ครั้งและรอบไฟฟ้า 5,000 รอบที่โหลดเต็มที่

คำถามที่พบบ่อย

ความแตกต่างระหว่าง MCCB อุตสาหกรรมและเชิงพาณิชย์คืออะไร?

ในขณะที่ทั้งสองมีการป้องกันวงจรเบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมถูกสร้างขึ้นมาโดยเฉพาะสำหรับงานที่หนักกว่าเมื่อเปรียบเทียบกับหน่วยเชิงพาณิชย์:

• การจัดการแรงดัน/กระแส:รุ่นอุตสาหกรรม เช่น ซีรีส์ 630A ของเรา ได้รับการออกแบบมาเพื่อรับโหลดต่อเนื่องที่สูงขึ้น และความสามารถในการขัดขวางการลัดวงจรที่สูงขึ้นอย่างมาก (สูงสุด 65kA)
• ความทนทาน:หน่วยอุตสาหกรรมมีความเสถียรทางความร้อนและไดนามิกที่ได้รับการปรับปรุงเพื่อทนต่อแรงกระตุ้นกระแสสูง (เช่น 55kA เป็นเวลา 1 วินาที) ทั่วไปในการตั้งค่าโรงงาน
• ความสามารถในการปรับได้:แตกต่างจากเบรกเกอร์เชิงพาณิชย์แบบติดตั้งตายตัว รุ่นอุตสาหกรรมมีช่วงการปรับที่กว้างสำหรับทริปทั้งความร้อนและแม่เหล็กเพื่อรองรับเครื่องจักรที่หลากหลาย

การใช้งานทั่วไปสำหรับ MCCB อุตสาหกรรมมีอะไรบ้าง

ที่เบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมเป็นส่วนประกอบอเนกประสงค์ที่พบในสภาพแวดล้อมที่มีความต้องการสูงต่างๆ:

• การป้องกันมอเตอร์:เหมาะอย่างยิ่งสำหรับการปกป้องมอเตอร์สามเฟสขนาดใหญ่ จัดการกับกระแสไฟกระชากสูงโดยไม่สะดุดสะดุด ขณะเดียวกันก็ให้การป้องกันโอเวอร์โหลดที่แม่นยำ
• แผงหน้าปัดและแผงสวิตช์:ทำหน้าที่เป็นหน่วยป้องกันหลักขาเข้าหรือขาออกในแผงกระจายสินค้า ช่วยให้มั่นใจในความปลอดภัยของวงจรย่อยทั้งหมด
• ระบบอัตโนมัติทางอุตสาหกรรม:บูรณาการเข้ากับสายการผลิตที่ซับซ้อนและระบบควบคุมด้วย PLC เพื่อให้การแยกพลังงานอัตโนมัติที่เชื่อถือได้ในระหว่างที่เกิดไฟฟ้าขัดข้อง

ความแตกต่างระหว่าง MCCB และ ACB คืออะไร?

การทำความเข้าใจความแตกต่างเป็นสิ่งสำคัญในการเลือกการป้องกันที่เหมาะสมสำหรับสถานประกอบการของคุณ:

• บทบาท:โดยทั่วไป MCCB (Molded Case Circuit Breaker) ใช้สำหรับกระแสสูงถึง 1600A และมีการออกแบบที่กะทัดรัดและปิดผนึก ACB (เครื่องตัดกระแสลม) ใช้สำหรับการใช้งานที่มีกระแสไฟสูงกว่ามาก (สูงถึง 6300A) และมักจะทำหน้าที่เป็นเบรกเกอร์ขาเข้าหลักสำหรับทั้งโรงงาน
• การซ่อมบำรุง:ที่เบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรมส่วนใหญ่ไม่ต้องบำรุงรักษาเนื่องจากมีการออกแบบ "กล่องแม่พิมพ์" ที่ปิดสนิท ในทางตรงกันข้าม ACB มีชิ้นส่วนภายในที่เข้าถึงได้ซึ่งต้องมีการหล่อลื่นและการตรวจสอบหน้าสัมผัสเป็นประจำ

เหตุใดจึงเลือกเบรกเกอร์เคสแม่พิมพ์ AC อุตสาหกรรม PUGAO

ในฐานะซัพพลายเออร์มืออาชีพที่อยู่ในประเทศจีน PUGAO ใช้ประโยชน์จากความเชี่ยวชาญด้านการผลิตกว่า 14 ปีเพื่อนำเสนอเซอร์กิตเบรกเกอร์ AC แบบขึ้นรูปสำหรับอุตสาหกรรม ซึ่งเป็นตัวเลือกยอดนิยมสำหรับระบบจำหน่ายไฟฟ้าทั่วโลก:

ประสิทธิภาพการแตกหักที่ยอดเยี่ยม: ด้วยความสามารถในการทำลายขั้นสูงสุด (Icu) สูงถึง 65kA และความสามารถในการทำลายบริการ (Ics) ที่ 50kA เบรกเกอร์เหล่านี้ช่วยให้มั่นใจได้ว่าอุปกรณ์ยังคงทำงานเต็มประสิทธิภาพและมีประสิทธิภาพแม้หลังจากแก้ไขข้อบกพร่องจากการลัดวงจรแล้ว จึงช่วยลดต้นทุนการเปลี่ยนได้อย่างมาก

กลไกการป้องกันที่แม่นยำ: ด้วยการสะดุดแม่เหล็กความร้อนที่เสถียร หน่วยยังคงต้านทานการสะดุดที่น่ารำคาญที่ 1.05 เท่าของกระแสไฟที่กำหนด นอกจากนี้ ยังมีเวลาตอบสนองการลัดวงจรทันทีที่น้อยกว่า 20 มิลลิวินาที ซึ่งสร้างแนวป้องกันที่แข็งแกร่งสำหรับโหลดทางอุตสาหกรรมของคุณ

ความทนทานทางอุตสาหกรรมขั้นสุดยอด:หลังจากผ่านการทดสอบอย่างเข้มงวด เบรกเกอร์เหล่านี้มีอายุการใช้งานเชิงกล 20,000 รอบ และอายุการใช้งานทางไฟฟ้า 5,000 รอบภายใต้สภาวะโหลดเต็ม ในขณะที่ยังสามารถทนต่อเสถียรภาพทางความร้อนในช่วงเวลาสั้น ๆ ที่ 55kA เป็นเวลา 1 วินาที

ระบบการผลิตที่ครอบคลุม: ด้วยข้อได้เปรียบทางภูมิศาสตร์ของโรงงานในจีนของเรา เราจึงปฏิบัติตามมาตรฐาน ISO 9001 อย่างเคร่งครัด และรวมเทคโนโลยีการตรวจสอบด้วยวิชันซิสเต็มเพื่อรองรับการปรับแต่ง OEM/ODM ดังนั้นจึงรับประกันคุณภาพและความน่าเชื่อถือที่สม่ำเสมอของทุกผลิตภัณฑ์ที่เราจัดส่ง
