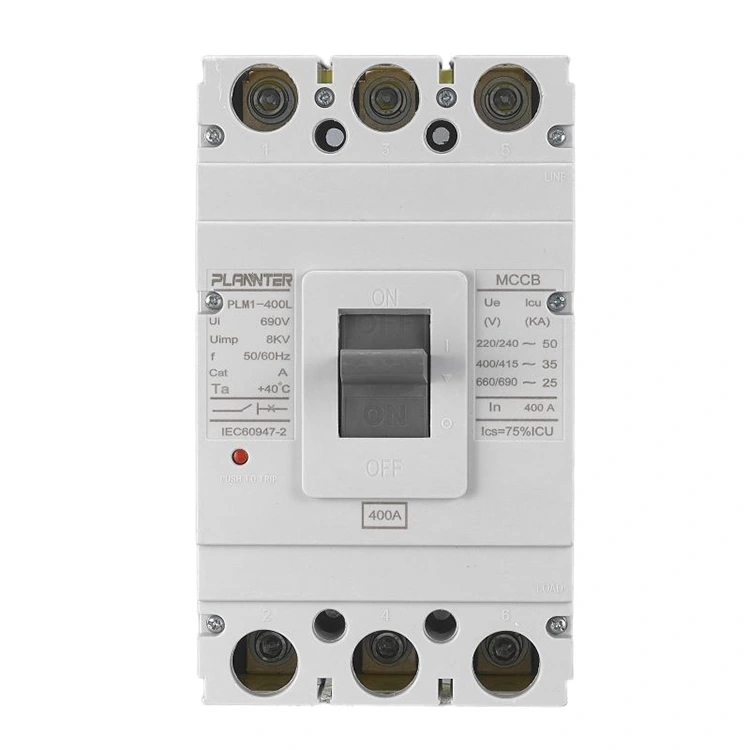

เซอร์กิตเบรกเกอร์แบบขึ้นรูปไฟฟ้ากระแสสลับ 400A AC

เซอร์กิตเบรกเกอร์แบบขึ้นรูปกระแสไฟ AC ขนาด 400A เป็นเซอร์กิตเบรกเกอร์แบบขึ้นรูปประสิทธิภาพสูงที่ออกแบบมาเพื่อการป้องกันที่เชื่อถือได้ของระบบไฟฟ้าสูงถึง 400A โดยจะปกป้องระบบจำหน่ายไฟฟ้าในภาคอุตสาหกรรม เชิงพาณิชย์ และที่อยู่อาศัยจากการโอเวอร์โหลด ไฟฟ้าลัดวงจร และกระแสไฟฟ้าขัดข้อง ในฐานะซัพพลายเออร์ของจีน Pugao นำเสนอโซลูชันที่ปรับแต่งตามความต้องการของโครงการโดยเฉพาะ ผสมผสานประสิทธิภาพที่แข็งแกร่งเข้ากับการออกแบบที่กะทัดรัดเพื่อการจัดการพลังงานที่มีประสิทธิภาพ

ข้อมูลจำเพาะทางเทคนิคของไฟฟ้า 400A AC MCCB

• จัดอันดับปัจจุบัน (ใน):400A
• พิกัดแรงดันใช้งาน (Ue):ไฟฟ้ากระแสสลับ 400V / 415V
• พิกัดแรงดันไฟฟ้าฉนวน (Ui):สูงถึง 800V AC
• ความถี่ที่กำหนด:50/60 เฮิรตซ์
• จำนวนเสา:สามารถเลือกได้ 3P / 4P
• ความจุทำลาย (Icu):50kA – 65kA (IEC 60947-2)
• ความสามารถในการทำลายบริการที่ได้รับการจัดอันดับ (Ics):75% – 100% ของไอซียู
• ประเภทหน่วยการเดินทาง:ความร้อนแม่เหล็ก / อิเล็กทรอนิกส์ (อุปกรณ์เสริม)
• ลักษณะการเดินทาง:โอเวอร์โหลดที่ปรับได้และการป้องกันการลัดวงจรแบบคงที่/ปรับได้
• ชีวิตเครื่องกล:≥ 10,000 การดำเนินการ
• อายุการใช้งานไฟฟ้า:≥ 20,000 การดำเนินการ
• ติดต่อวัสดุ:โลหะผสมเงินดีบุกออกไซด์
• วิธีการติดตั้ง:ติดตั้งคงที่
• ประเภทการเชื่อมต่อ:สามารถเลือกการเชื่อมต่อด้านหน้า/ด้านหลังได้
• กลไกการทำงาน:การทำงานแบบแมนนวลพร้อมกลไกมอเตอร์เสริม
• ระดับการป้องกัน:IP20 (สูงกว่าพร้อมกล่องหุ้ม)
• อุณหภูมิแวดล้อม:-5°ซ ถึง +40°ซ
• การปฏิบัติตามมาตรฐาน:IEC 60947-2, ISO9001

คุณสมบัติผลิตภัณฑ์：

√ ความสามารถในการทำลายสูงถึง 65 kA

√ 400 A พิกัดกระแสไฟฟ้าในการปฏิบัติงาน

√ หน้าสัมผัสทำจากโลหะผสมเงินความต้านทานต่ำ

√ ระบบเชื่อมโยงสี่บาร์ความเร็วสูง

√ โครงสร้างกะทัดรัด ติดตั้งตรงไปตรงมา

√ ผ่านการตรวจสอบความต้านทานของลูปอย่างเข้มงวด

√ การผลิตอัตโนมัติรักษาความสม่ำเสมอ

√ การหยุดชะงักของการลัดวงจรทันที

√ การป้องกันวงจรดาวน์สตรีมที่เชื่อถือได้

√ คุ้มค่ากับความต้องการการบำรุงรักษาที่ลดลง

ข้อได้เปรียบที่สำคัญของ 400A AC MCCB

การจัดการกระแสไฟฟ้าสูง:

• พิกัดที่ 400A เพื่อจัดการโหลดหนักในระบบไฟฟ้าขนาดใหญ่
• รองรับการทำงานที่เชื่อถือได้ของแผงควบคุมหลักและอุปกรณ์ดาวน์สตรีม

การตั้งค่าการเดินทางที่ปรับได้:

• ชุดทริปแม่เหล็กความร้อนช่วยให้สามารถปรับป้องกันการโอเวอร์โหลดและการลัดวงจรได้อย่างละเอียด
• เพิ่มประสิทธิภาพการป้องกันตามประเภทโหลดและสถานการณ์การใช้งาน

ความสามารถในการทำลายล้างสูง:

• ความสามารถในการทำลายสูงสุด (Icu) 50–65 kA ตามมาตรฐาน IEC 60947-2
• ขัดจังหวะกระแสไฟฟ้าขัดข้องที่รุนแรงอย่างรวดเร็วเพื่อปกป้องอุปกรณ์และสายเคเบิล

การออกแบบที่กะทัดรัด:

• โซลูชันประหยัดพื้นที่เมื่อเทียบกับเซอร์กิตเบรกเกอร์แบบเฟรมแบบดั้งเดิม
• ติดตั้งและบำรุงรักษาง่ายในแผงควบคุมและชุดจ่ายไฟ

อุปกรณ์เสริมอเนกประสงค์:

• หน้าสัมผัสเสริมเสริม สับทริป และโมดูลสัญญาณเตือนสำหรับการรวมระบบ
• เข้ากันได้กับการตั้งค่าการควบคุมและการตรวจสอบต่างๆ

ความทนทานและความน่าเชื่อถือ:

• หน้าสัมผัสโลหะผสมเงิน-ดีบุกออกไซด์พร้อมการปั๊มที่แม่นยำและการเชื่อมด้วยเลเซอร์
• อายุการใช้งานไฟฟ้าเกิน 20,000 รอบ และความต้านทานการสัมผัสต่ำภายใต้ 35 ไมโครโอห์ม
• การประกอบและการสอบเทียบขั้นสูงช่วยให้มั่นใจถึงกำลังและประสิทธิภาพการทำงานที่สม่ำเสมอ

ความปลอดภัยขั้นสูง:

• แอกแม่เหล็กเหล็กซิลิคอนที่มีความสามารถในการซึมผ่านสูงช่วยให้มั่นใจได้ถึงการตอบสนองการลัดวงจรที่ต่ำกว่า 10ms
• การตรวจสอบโรงงาน 100% ด้วยสกรูขั้วต่อที่ปรับเทียบแรงบิดและการตรวจสอบความต้านทานของลูป
• การป้องกันไฟฟ้าขัดข้องที่เชื่อถือได้และความปลอดภัยของบุคลากรที่เพิ่มขึ้น

คำถามที่พบบ่อย

การใช้งานหลักของ 400A MCCB คืออะไร?

• เซอร์กิตเบรกเกอร์แบบขึ้นรูปไฟ AC ขนาด 400A ใช้ในแผงจ่ายไฟหลักสำหรับระบบอุตสาหกรรม เชิงพาณิชย์ และระบบที่อยู่อาศัยขนาดใหญ่
• ปกป้องวงจรจากการโอเวอร์โหลด การลัดวงจร และกระแสฟอลต์
• รับประกันการทำงานที่เชื่อถือได้ของอุปกรณ์ดาวน์สตรีม เช่น มอเตอร์ หม้อแปลง และเครื่องใช้ไฟฟ้าขนาดใหญ่

การตั้งค่าทริป 400A ปรับได้หรือไม่?

• ใช่ MCCB มีทริปยูนิตแม่เหล็กความร้อนพร้อมการตั้งค่าที่ปรับได้
• อนุญาตให้ปรับแต่งตามประเภทโหลดและข้อกำหนดด้านความปลอดภัย
• ช่วยป้องกันสะดุดสะดุดโดยยังคงการป้องกันที่มีประสิทธิภาพ

MCCB 3P และ 4P 400A แตกต่างกันอย่างไร

• 3P MCCB: ป้องกันวงจรสามเฟส ปล่อยให้สายนิวทรัลไม่ขาดตอน
• 4P MCCB: ปกป้องวงจรสามเฟสบวกกับสายนิวทรัล ทำให้สามารถตัดการเชื่อมต่อได้อย่างสมบูรณ์
• การเลือกขึ้นอยู่กับความต้องการของระบบและมาตรฐานความปลอดภัย

ฉันควรใช้สายเคเบิลขนาดใดสำหรับ 400A MCCB

• ขนาดสายเคเบิลขึ้นอยู่กับประเภทการติดตั้ง วัสดุฉนวน และแรงดันไฟฟ้าตกที่ยอมรับได้
• โดยทั่วไปแล้ว MCCB 400A จะจับคู่กับสายเคเบิลที่มีตัวนำทองแดงขนาดตั้งแต่ 120 มม.² ถึง 185 มม.²
• ปรึกษา Pugao Electric เพื่อขอคำแนะนำที่แม่นยำตามเงื่อนไขของโครงการโดยเฉพาะ

ควรทดสอบ 400A MCCB บ่อยแค่ไหน?

• แนะนำให้ทำการตรวจสอบเป็นระยะ โดยปกติทุกๆ 6-12 เดือนสำหรับระบบที่สำคัญ
• ทดสอบการทำงานของกลไก การตอบสนองการสะดุด และความสมบูรณ์ของการเชื่อมต่อ
• ตรวจสอบให้แน่ใจว่าเซอร์กิตเบรกเกอร์แบบขึ้นรูปกระแสไฟ AC ขนาด 400A มีการป้องกันที่เชื่อถือได้ตลอดอายุการใช้งาน
