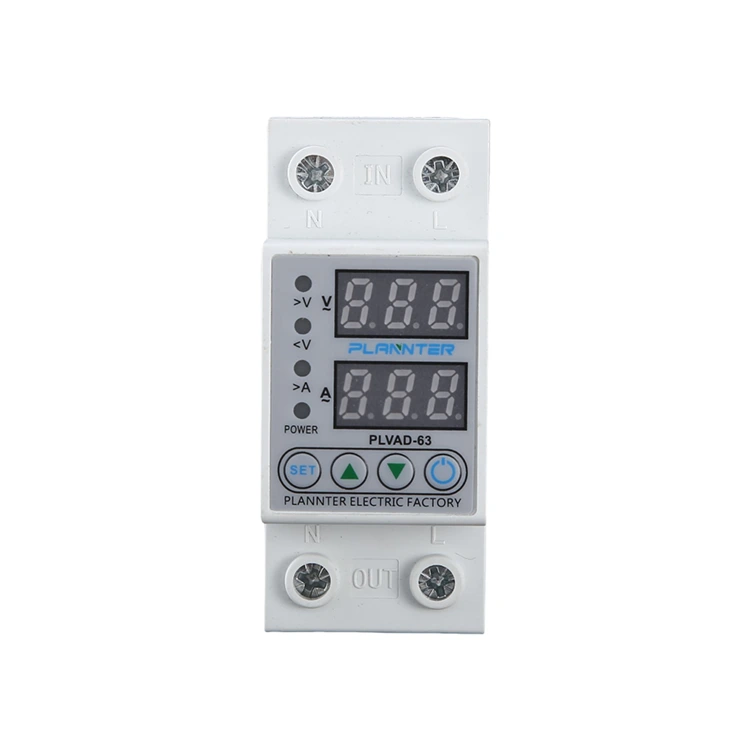

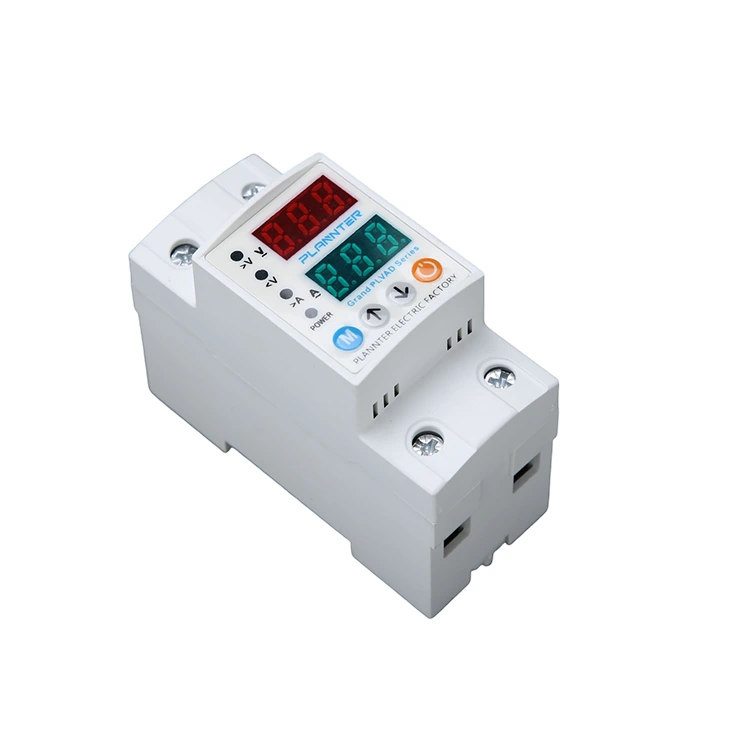

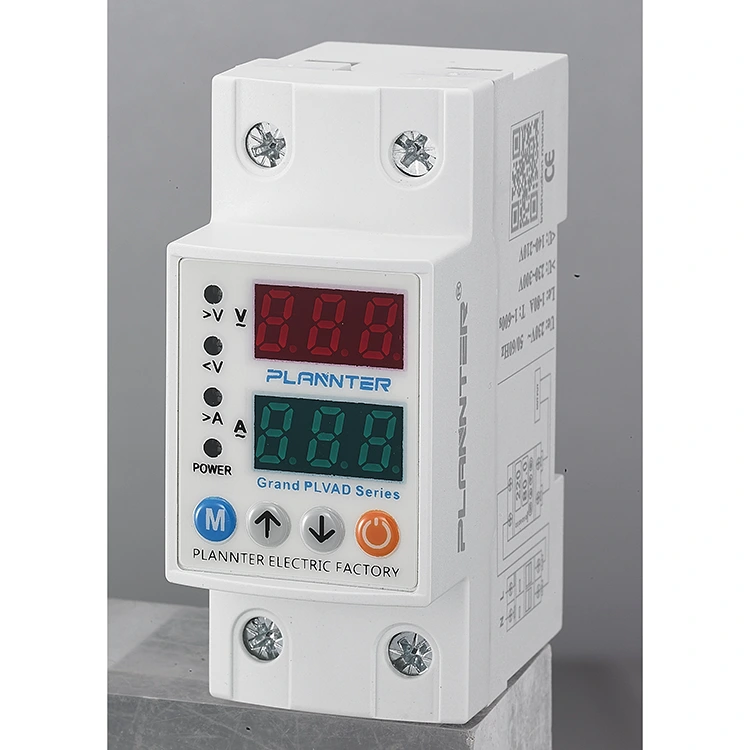

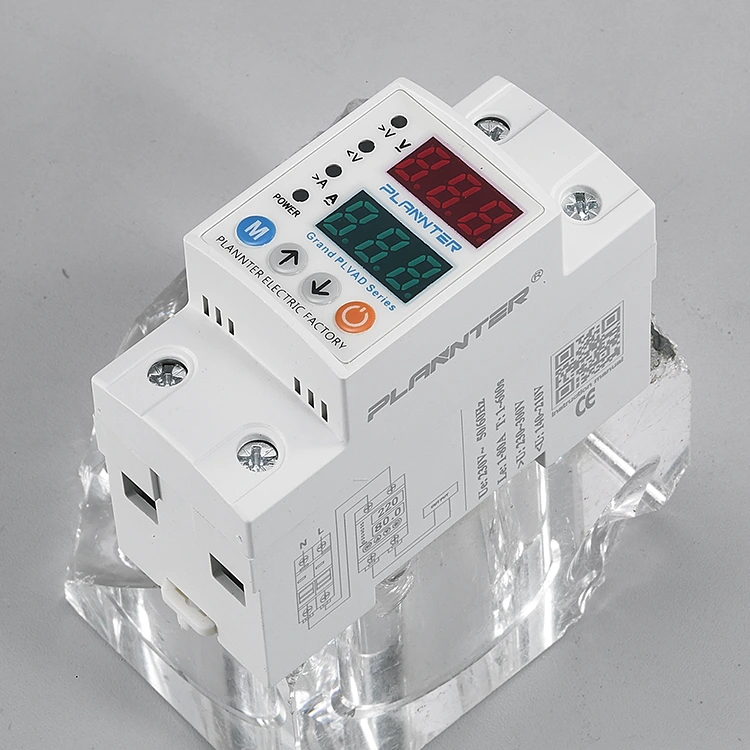

40A 63A ตัวป้องกันด้านบนและด้านล่าง

ปูเกา 40A 63A ตัวป้องกันด้านบนและด้านล่างเป็นอุปกรณ์ความปลอดภัยทางไฟฟ้าเฉพาะทางที่ออกแบบมาเพื่อปกป้องวงจรและอุปกรณ์ที่เชื่อมต่อจากความไม่เสถียรของแรงดันไฟฟ้า ได้รับการจัดอันดับสำหรับระบบ 220VAC/230VAC มาตรฐาน (50/60Hz) อุปกรณ์ที่ติดตั้งบนรางนี้จะตรวจสอบแรงดันไฟฟ้าของสายไฟอย่างต่อเนื่อง

โดยจะตัดการเชื่อมต่อแหล่งจ่ายไฟโดยอัตโนมัติเมื่อระดับแรงดันไฟฟ้าเกินเกณฑ์ที่ปลอดภัย (แรงดันไฟฟ้าเกิน) หรือลดลงต่ำเกินไป (แรงดันไฟฟ้าต่ำเกินไป) ป้องกันความเสียหายต่อมอเตอร์ แผงวงจร และสายไฟ ด้วยการออกแบบที่แข็งแกร่งซึ่งสามารถทำงานได้ในอุณหภูมิตั้งแต่ -20°C ถึง +55°C จึงรับประกันประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่หลากหลาย

หลักการทำงาน

หลักการทำงานของ 40A 63A Over and Under Protector จริงๆ แล้วคือการตรวจสอบข้อมูลแรงดันไฟฟ้า ซึ่งรวมถึงการตรวจจับและการตรวจสอบเซ็นเซอร์ ชุดควบคุม รีเลย์ และเงื่อนไขอื่นๆ

Sensor: The voltage level can be monitored in real time. If the voltage exceeds or falls below our preset threshold, the sensor sends a signal to the control unit, prompting us to operate the process.

ชุดควบคุม: สามารถรับสัญญาณจากเซ็นเซอร์และจะตรวจสอบว่าแรงดันไฟฟ้าผิดปกติหรือไม่ หากรับรู้ว่าแรงดันไฟฟ้าสูงหรือต่ำเกินไป ชุดควบคุมจะเปิดใช้งานมาตรการป้องกัน

รีเลย์: เมื่อได้รับคำสั่งจากชุดควบคุม รีเลย์จะเปิดวงจรอย่างรวดเร็วเพื่อป้องกันอุปกรณ์ไม่ให้เกิดความเสียหายและป้องกันไฟไหม้

การป้องกันอุปกรณ์

เครื่องจักรที่มีความละเอียดอ่อนต้องใช้พลังงานที่เสถียรเพื่อให้ทำงานได้อย่างถูกต้อง ที่40A 63A ตัวป้องกันด้านบนและด้านล่างมีการใช้กันอย่างแพร่หลายเพื่อปกป้อง:

• อุปกรณ์การแพทย์:ตรวจสอบให้แน่ใจว่าเครื่องมือวินิจฉัยที่สำคัญไม่ได้รับความเสียหายจากไฟกระชาก
• เครื่องมือวัด:รักษาความถูกต้องแม่นยำของระบบควบคุมและเซ็นเซอร์ที่ต้องอาศัยแรงดันไฟฟ้าสม่ำเสมอ

โหลดทางอุตสาหกรรม/เชิงพาณิชย์

สำหรับการใช้งานที่หนักกว่า อุปกรณ์นี้มีพิกัดกระแสสูงเพื่อรองรับโหลดทางไฟฟ้าจำนวนมาก:

• 40A เรตติ้ง:เหมาะสำหรับวงจรไฟส่องสว่างเชิงพาณิชย์มาตรฐานและการตั้งค่าอุปกรณ์สำนักงานขนาดเล็ก
• 63A เรตติ้ง:เหมาะอย่างยิ่งสำหรับแผงจำหน่ายทางอุตสาหกรรม มอเตอร์ที่ใช้งานหนัก และตัวป้อนกำลังหลักที่ต้องการความจุกระแสไฟที่สูงกว่า

ประเภทการป้องกันและกลไก

ที่40A 63A ตัวป้องกันด้านบนและด้านล่างใช้ระบบควบคุมอัจฉริยะที่เกี่ยวข้องกับเซ็นเซอร์และรีเลย์เพื่อจัดการความปลอดภัยของพลังงาน:

• การป้องกันแรงดันไฟฟ้าเกิน:ตรวจจับแรงดันไฟฟ้าที่เพิ่มขึ้นอย่างกะทันหัน (เช่น การตัดการเชื่อมต่อของสายนิวทรัล) และตัดไฟเพื่อป้องกันอันตรายจากไฟไหม้และการเสื่อมสภาพของฉนวน
• การป้องกันแรงดันไฟฟ้าต่ำ:ระบุแรงดันไฟฟ้าตกที่อาจทำให้มอเตอร์ร้อนเกินไปและหยุดทำงาน โดยตัดการเชื่อมต่อโหลดเพื่อป้องกันการเหนื่อยหน่าย
• การกู้คืนอัตโนมัติ:เมื่อแรงดันไฟฟ้ากลับสู่ช่วงที่เสถียร ยูนิตจะสามารถปิดวงจรใหม่ได้โดยอัตโนมัติ ลดความจำเป็นในการแทรกแซงด้วยตนเอง และรับประกันการทำงานอย่างต่อเนื่อง

ข้อดี

การตรวจสอบแรงดันไฟฟ้าแบบเรียลไทม์และการตัดการเชื่อมต่ออย่างรวดเร็ว: อุปกรณ์ป้องกันไฟเกินและต่ำกว่า 40A 63A จะตรวจสอบแรงดันไฟฟ้าของสายไฟอย่างต่อเนื่องทุกวัน เมื่อตรวจพบแรงดันไฟฟ้าเกินเกณฑ์ที่ตั้งไว้ เช่น แรงดันไฟฟ้าเกินหรือแรงดันต่ำ ตัวป้องกันจะตัดแหล่งจ่ายไฟ หลีกเลี่ยงไม่ให้เครื่องใช้ไฟฟ้าได้รับความเสียหายอย่างถาวรเนื่องจากแรงดันไฟฟ้าสูงหรือแรงดันไฟฟ้าต่ำ

ยืดอายุการใช้งานของเครื่องใช้ไฟฟ้า: หากสภาพแวดล้อมแรงดันไฟฟ้าคงที่ในระยะยาวจะลดชิ้นส่วนอิเล็กทรอนิกส์เนื่องจากแรงดันไฟฟ้าช็อตที่เกิดจากความเสียหายและการเสื่อมสภาพ สามารถทำให้แหล่งจ่ายไฟมีเสถียรภาพและลดความผันผวน เพื่อยืดอายุอุปกรณ์โดยรวม

อุปกรณ์ป้องกัน: เช่น คอมพิวเตอร์ อุปกรณ์ทางการแพทย์ เครื่องมือวัด และระบบควบคุม ต้องใช้แรงดันไฟฟ้าที่มีความแม่นยำสูง หากตรวจพบแรงดันไฟฟ้าที่ผิดปกติ ระบบจะตัดแหล่งจ่ายไฟเพื่อหลีกเลี่ยงการสูญเสียข้อมูลของอุปกรณ์

ประสิทธิภาพด้านความปลอดภัยและการป้องกันสูง: เมื่อแรงดันไฟฟ้าที่เพิ่มขึ้นอย่างกะทันหันอาจทำให้สายไฟร้อนเกินไป ไฟฟ้าลัดวงจร หรือไฟไหม้ อุปกรณ์ป้องกันด้านบนและด้านล่าง 40A 63A จะตัดแหล่งจ่ายไฟในเวลาที่เหมาะสมในขณะที่แรงดันไฟฟ้าเกิน ช่วยลดความเสี่ยงในการเกิดไฟไหม้จากไฟฟ้า และปรับปรุงความปลอดภัยของไฟฟ้า

คำถามที่พบบ่อย

ฉันจะปรับขีดจำกัดแรงดันไฟฟ้าได้อย่างไร?

หน่วยนี้มีการตั้งค่าที่ปรับได้ ช่วยให้คุณสามารถปรับเทียบเกณฑ์แรงดันไฟฟ้าเกินและแรงดันไฟฟ้าต่ำเพื่อให้ตรงกับข้อกำหนดเฉพาะของอุปกรณ์ที่เชื่อมต่อของคุณ

คุณสมบัติ "การกู้คืนอัตโนมัติ" คืออะไร?

หลังจากแก้ไขข้อผิดพลาดและแรงดันไฟฟ้ากลับสู่ช่วงที่ปลอดภัยแล้ว อุปกรณ์ป้องกันด้านบนและด้านล่าง 40A 63A สามารถคืนพลังงานได้โดยอัตโนมัติ ลดความจำเป็นในการรีเซ็ตด้วยตนเอง และรับประกันความต่อเนื่อง

ความแตกต่างระหว่าง 40A และ 63A คืออะไร?

นี่หมายถึงความจุกระแสไฟฟ้าที่ได้รับการจัดอันดับ รุ่น 63A สามารถรองรับโหลดทางไฟฟ้าที่สูงกว่า (เครื่องใช้ไฟฟ้ามากกว่า) มากกว่ารุ่น 40A เลือกตามโหลดที่เชื่อมต่อทั้งหมดของคุณ

สิ่งนี้ป้องกันไฟกระชากฟ้าผ่าหรือไม่?

อุปกรณ์นี้ได้รับการออกแบบสำหรับการป้องกันแรงดันไฟฟ้าเกิน/ต่ำ เพื่อความปลอดภัยที่ครอบคลุมต่อฟ้าผ่าโดยตรง ขอแนะนำให้ใช้อุปกรณ์ป้องกันนี้ร่วมกับอุปกรณ์ป้องกันไฟกระชาก (SPD) โดยเฉพาะ

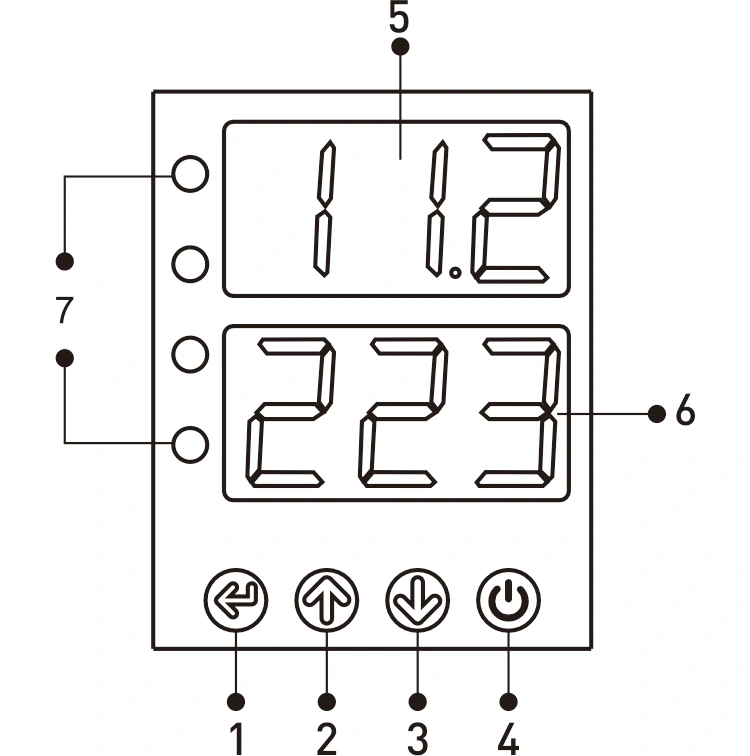

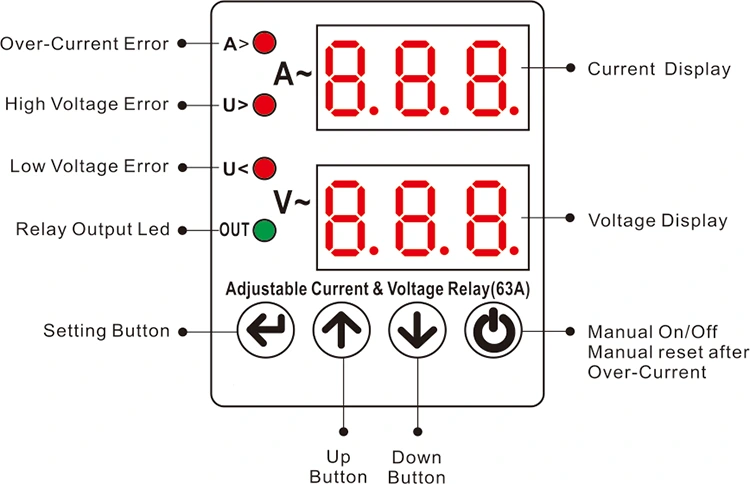

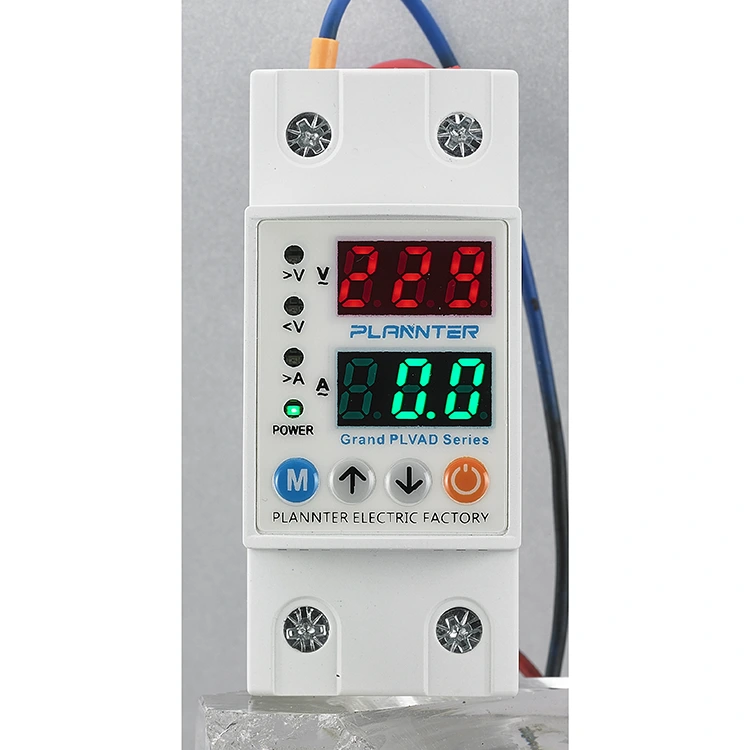

จอแสดงผลและปุ่มต่างๆ

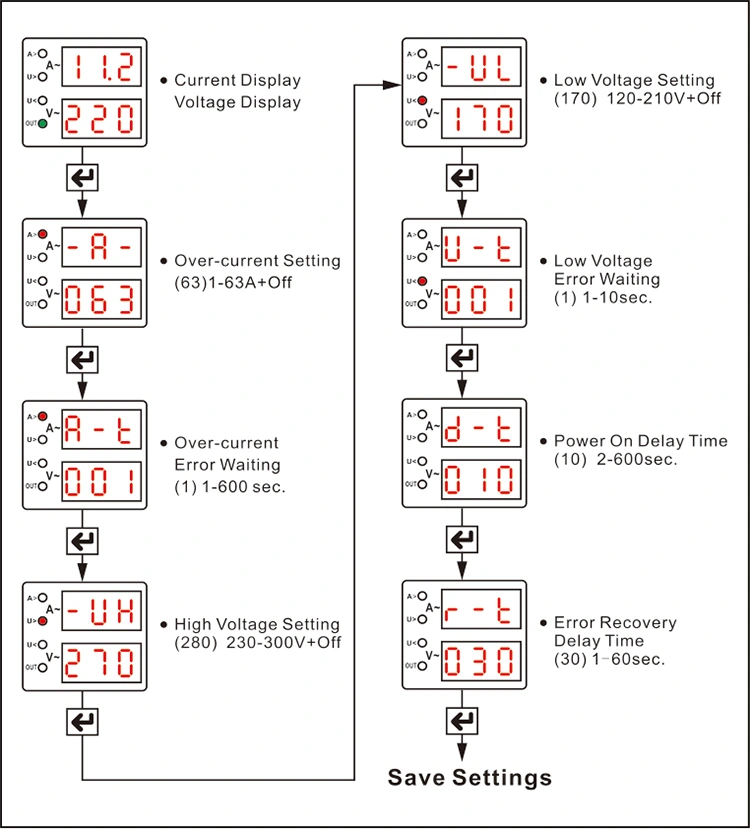

1 - ปุ่ม SET: ปุ่มนี้ใช้เพื่อบันทึกหลังจากการตั้งค่า/การเปลี่ยนแปลงค่ากระแสเกิน & ค่าการตั้งค่าแรงดันไฟฟ้าสูง/ต่ำและข้อผิดพลาด

รอเวลา.

2 - ปุ่มขึ้น: เพิ่มค่าที่ต้องการ

3 - ปุ่มลง: ลดค่าที่ต้องการ

4 - ปุ่มเปิด/ปิดด้วยตนเอง: ใช้เพื่อเปิดหรือปิดเอาต์พุตของอุปกรณ์ด้วยตนเอง เมื่อปิดเอาต์พุต หน้าจอจะแสดง "ปิด" และอุปกรณ์จะไม่สามารถทำการรีเซ็ตอัตโนมัติได้ กดปุ่มอีกครั้งเพื่อเปิดใช้งานอุปกรณ์อีกครั้งและกลับมาทำงานตามปกติ (หากไม่มีข้อผิดพลาดเกิดขึ้น)

5 - การแสดงผลปัจจุบัน

กลุ่มการแสดงผลที่ 1: ภายใต้การทำงานปกติ จอแสดงผลนี้จะแสดงค่าแรงดันไฟฟ้าอินพุต (หลัก) หน้าจอจะสว่างอย่างต่อเนื่องเมื่อไม่มีข้อผิดพลาด และจะกะพริบหากเกิดข้อผิดพลาดเกี่ยวกับแรงดันไฟฟ้าสูงหรือต่ำ ในระหว่างการเขียนโปรแกรม จอแสดงผลจะระบุค่าพารามิเตอร์ที่เกี่ยวข้องที่กำลังตั้งค่า เช่น กระแสเกิน ขีดจำกัดแรงดันไฟฟ้าสูง/ต่ำ ดีเลย์ข้อผิดพลาด และเวลาหน่วงเวลารีเซ็ต

6 - จอแสดงผลแรงดันไฟฟ้า

กลุ่มการแสดงผลที่ 2: ระหว่างการทำงานปกติ ส่วนนี้จะแสดงค่าปัจจุบัน หน้าจอจะยังคงสว่างคงที่เมื่อระบบทำงานได้ตามปกติ และจะกะพริบในกรณีที่มีกระแสไฟฟ้าเกินผิดปกติ ในระหว่างกระบวนการตั้งโปรแกรม จะแสดงค่าตัวเลขของพารามิเตอร์โปรแกรมที่เกี่ยวข้อง

7 - ไฟ LED แสดงสถานะ:

A>: สว่างขึ้นเมื่อตรวจพบฟอลต์กระแสไฟเกิน

V>: สว่างขึ้นเมื่อไฟฟ้าแรงสูงเกิดข้อผิดพลาด

V<: สว่างขึ้นเมื่อเกิดข้อผิดพลาดเกี่ยวกับแรงดันไฟฟ้าต่ำ

ดับ: สว่างขึ้นเมื่ออุปกรณ์เริ่มการทำงานของเอาต์พุต

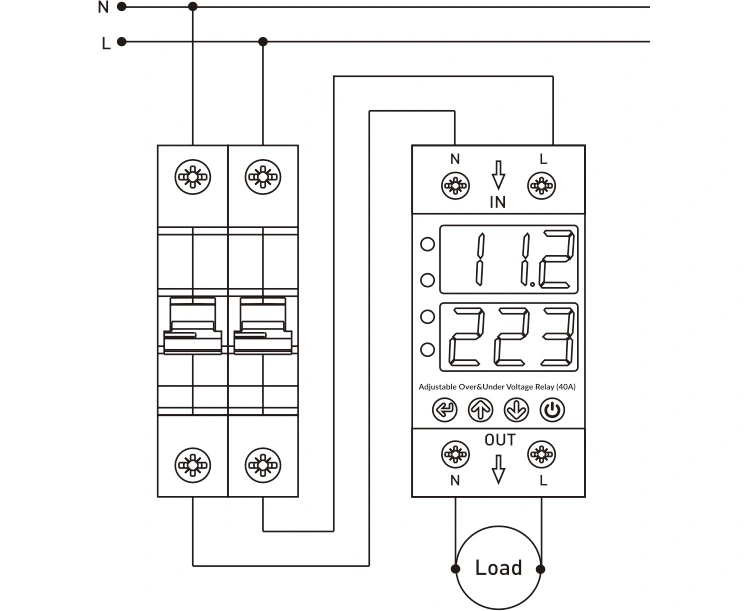

แผนภาพการเชื่อมต่อ

สายไฟนิวทรัลและเฟสจากแหล่งจ่ายไฟหลักควรเชื่อมต่อกับขั้วต่อ "N" และ "L" ที่มีเครื่องหมาย "อินพุต" บนอุปกรณ์

สายไฟที่เป็นกลางและสายไฟเฟสของอุปกรณ์ที่ต้องการป้องกันจากแรงดันไฟฟ้าเกินหรือต่ำควรเชื่อมต่อกับขั้วต่อ "N" และ "L" ใต้ส่วน "เอาต์พุต" ของอุปกรณ์

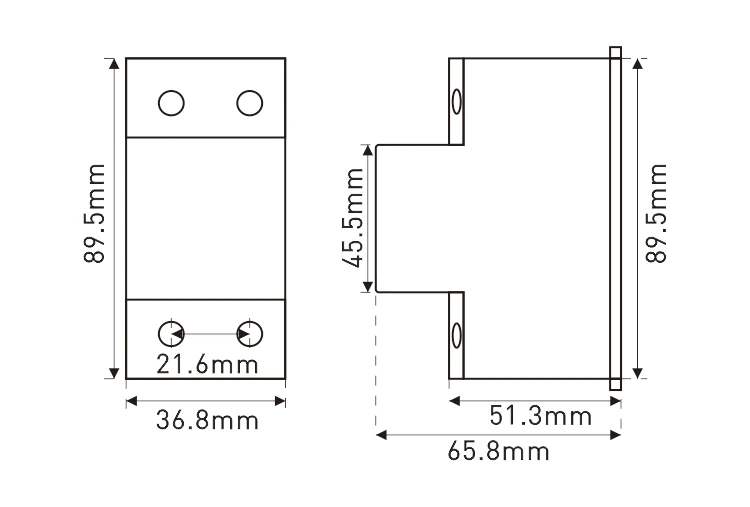

ขนาด
