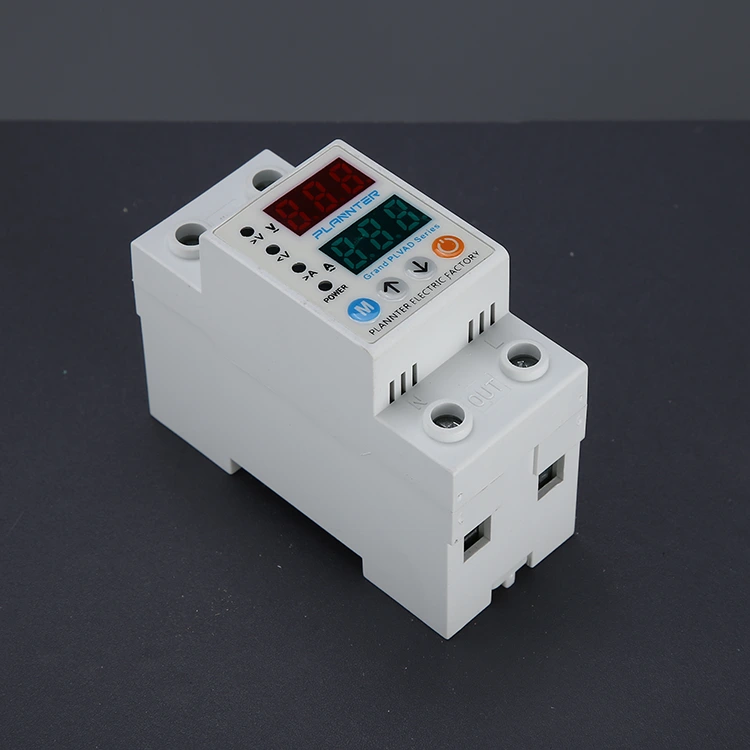

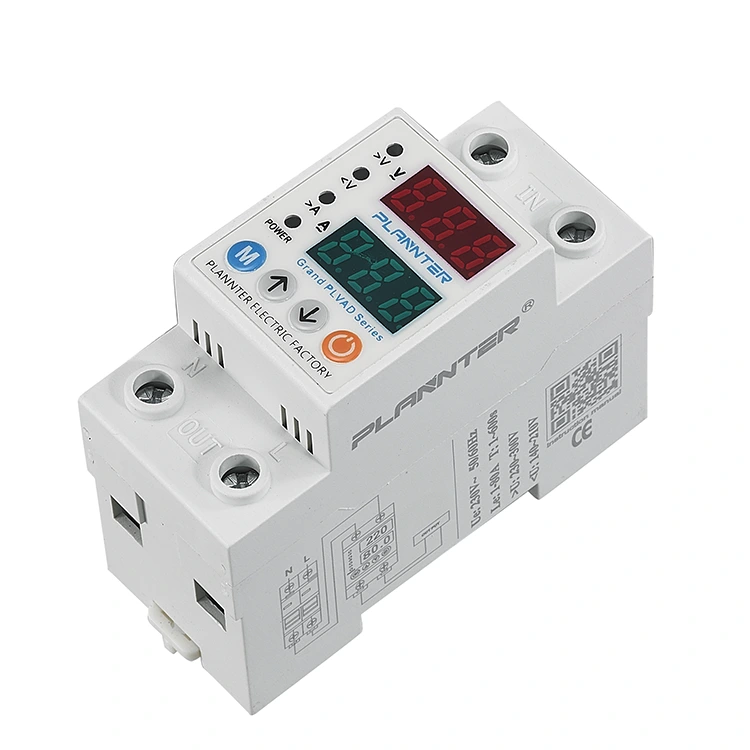

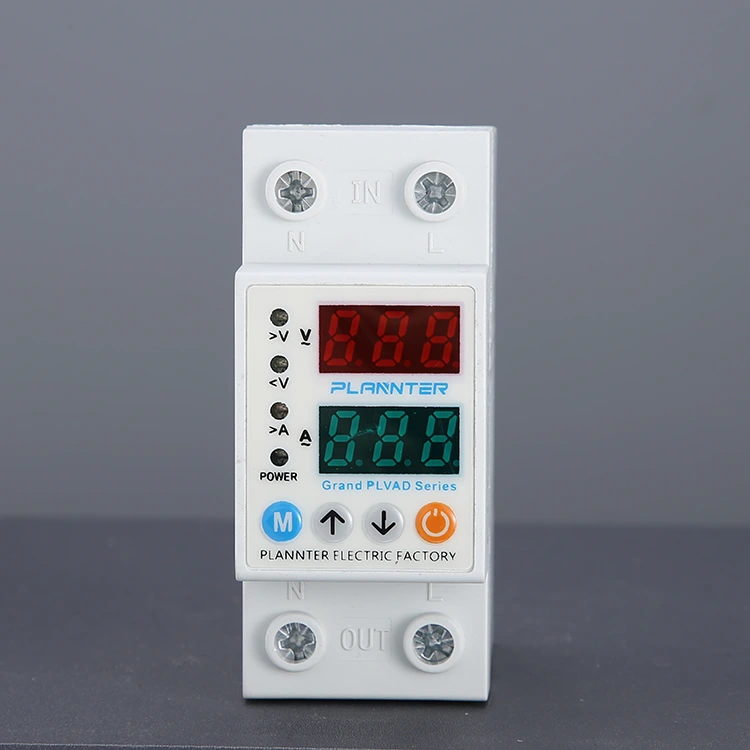

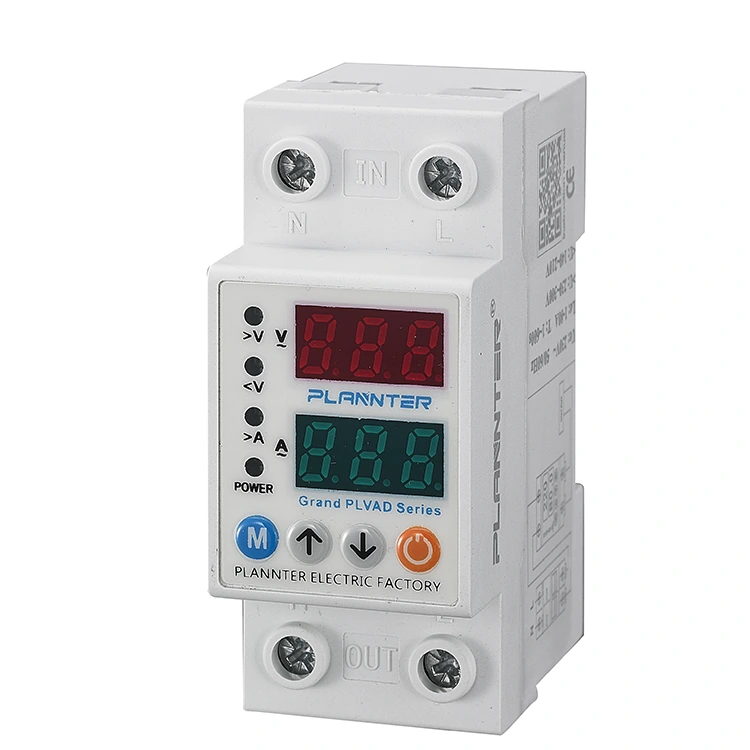

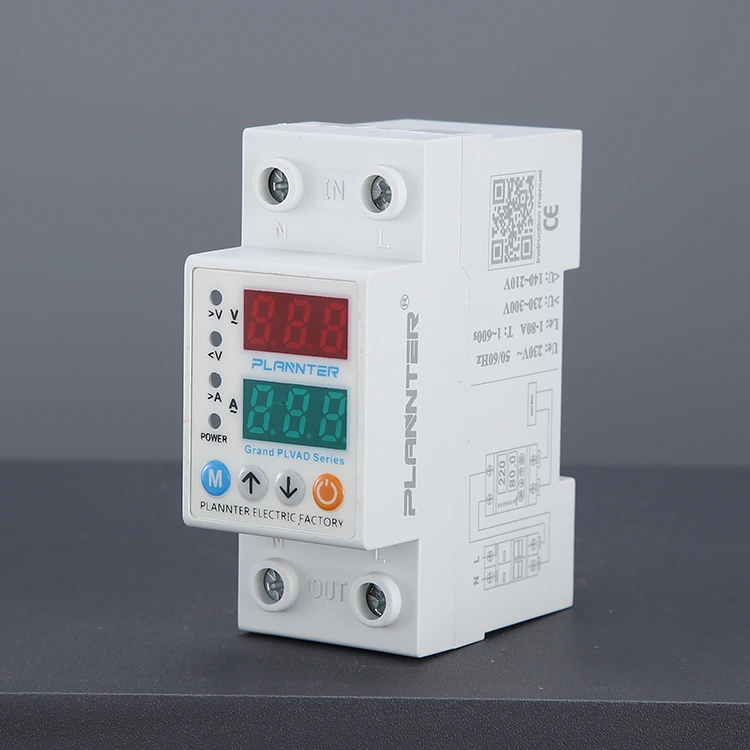

ตัวป้องกันแรงดันไฟฟ้าจอแสดงผลคู่

แรงดันไฟฟ้าที่ปรับได้ช่วยปกป้องระบบไฟฟ้าจากแรงดันไฟฟ้าเกิน แรงดันต่ำ กระแสเกิน และกระแสต่ำสำหรับระบบต่างๆ เช่น การติดตั้งพลังงานแสงอาทิตย์ เพื่อป้องกันความเสียหายของอุปกรณ์ มีระบบตรวจสอบและป้องกันแบบเรียลไทม์สำหรับการใช้งานในอุตสาหกรรม พาณิชยกรรม และที่อยู่อาศัย ตัวป้องกันแรงดันไฟฟ้าจอแสดงผลคู่ PUGAO (Plannter Electric) นี้มีหน้าจอ LED คู่ที่ให้มุมมองภาพรวมของแรงดันไฟฟ้าอินพุตและกระแสโหลด ประหยัดพื้นที่ด้วยการติดตั้งราง DIN และตั้งค่าได้ง่ายโดยใช้ปุ่มตั้งค่า/ขึ้น/ลง/เปิด/ปิดด้วยตนเอง

คุณสมบัติ

การป้องกันแรงดันไฟฟ้า / กระแสควบคุม: เราสามารถตั้งค่าแรงดันไฟเกินที่ปรับแต่งได้ เช่น >230V และกระแสไฟเกินจนถึงเกณฑ์ 63A เพื่อตรวจสอบและป้องกันระบบไฟฟ้าจากความเสียหายอันเนื่องมาจากความผันผวนของพลังงาน

หน้าจอแสดงผลคู่แบบเรียลไทม์: ตัวป้องกันแรงดันไฟฟ้าแบบจอแสดงผลคู่นี้มีหน้าจอ LED ดิจิตอลที่ตรวจสอบทั้งแรงดันไฟฟ้า 220V/230V และค่าปัจจุบัน

สัญญาณเตือนหลายตัวบ่งชี้: ไฟ LED สีแดงและสีเขียวแสดงสถานะพลังงาน แรงดันไฟเกิน/กระแสเกิน และแรงดันไฟตก/กระแสต่ำอย่างชัดเจน ให้การตรวจสอบแบบเรียลไทม์และการป้องกันระบบที่เชื่อถือได้สำหรับการใช้งานในอุตสาหกรรม เชิงพาณิชย์ และที่อยู่อาศัย

ฟังก์ชั่นของตัวป้องกันแรงดันไฟฟ้าแบบจอแสดงผลคู่มีอะไรบ้าง?

แม้ว่าเซอร์กิตเบรกเกอร์จะช่วยป้องกันไฟฟ้าลัดวงจรและการโอเวอร์โหลดเป็นหลัก โดยไม่คำนึงถึงระดับแรงดันไฟฟ้า หากคุณต้องการอุปกรณ์พิเศษเพื่อแก้ไขปัญหาที่เกี่ยวข้องกับแรงดันไฟฟ้าโดยเฉพาะ ตัวป้องกันแรงดันไฟฟ้าแบบจอแสดงผลคู่ของ PUGAO เป็นตัวเลือกที่เหมาะสมที่สุด

1. การป้องกันแรงดันไฟฟ้าเกิน

เมื่อแรงดันไฟฟ้าพุ่งสูงขึ้นอย่างกะทันหัน เช่น หากสายไฟที่เป็นกลางขาดทำให้แรงดันไฟฟ้าพุ่งสูงขึ้นเป็น 380V อุปกรณ์จะตัดแหล่งจ่ายไฟทันทีทันทีที่แรงดันไฟฟ้าเกินเกณฑ์ที่ตั้งไว้ เพื่อป้องกันไม่ให้เครื่องใช้ไฟฟ้าเสียหายหรือไฟไหม้

2. การป้องกันแรงดันตก

เมื่อแรงดันไฟฟ้าลดลงต่ำเกินไป เช่น ลดลงต่ำกว่า 170V ในช่วงที่มีการใช้ไฟฟ้าสูงสุด อุปกรณ์จะตัดการเชื่อมต่อพลังงานโดยอัตโนมัติ เพื่อป้องกันไม่ให้เครื่องใช้ไฟฟ้าที่ขับเคลื่อนด้วยมอเตอร์ร้อนเกินไปและไหม้เนื่องจากการทำงานภายใต้แรงดันไฟฟ้าไม่เพียงพอ

3. การป้องกันกระแสเกิน

ผลิตภัณฑ์ของ PUGAO มีความทันสมัยและมีความน่าเชื่อถือสูง พร้อมด้วยความสามารถในการตรวจสอบกระแสไฟแบบผสานรวม หากกระแสไฟฟ้าเกินเกณฑ์ที่กำหนดไว้ อุปกรณ์จะตัดการทำงานเพื่อให้การป้องกัน

4. การกู้คืนอัตโนมัติ

เมื่อแรงดันไฟฟ้ากลับสู่ระดับปกติ ตัวป้องกันแรงดันไฟฟ้าจะจ่ายไฟกลับคืนโดยอัตโนมัติหลังจากการหน่วงเวลาสั้นๆ โดยไม่จำเป็นต้องดำเนินการใดๆ ด้วยตนเอง

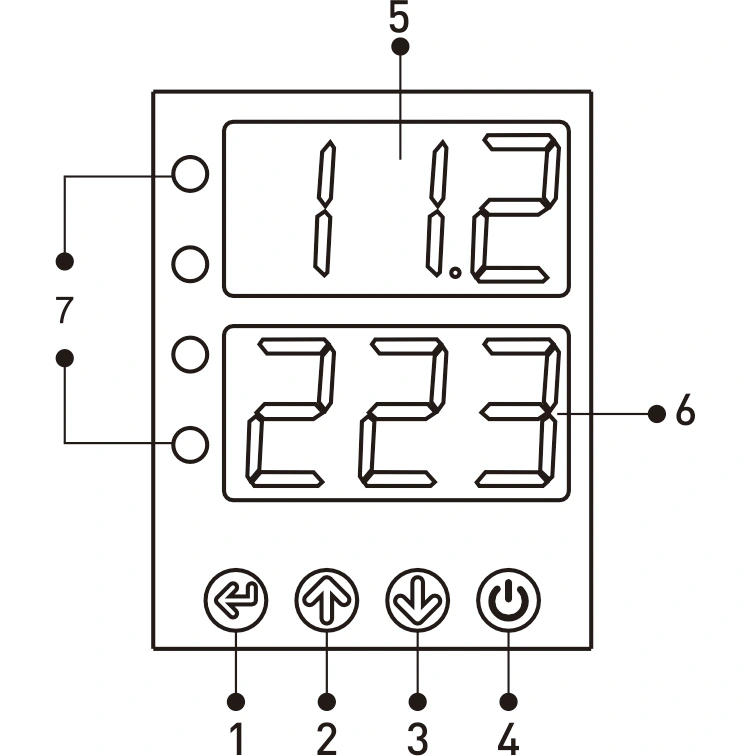

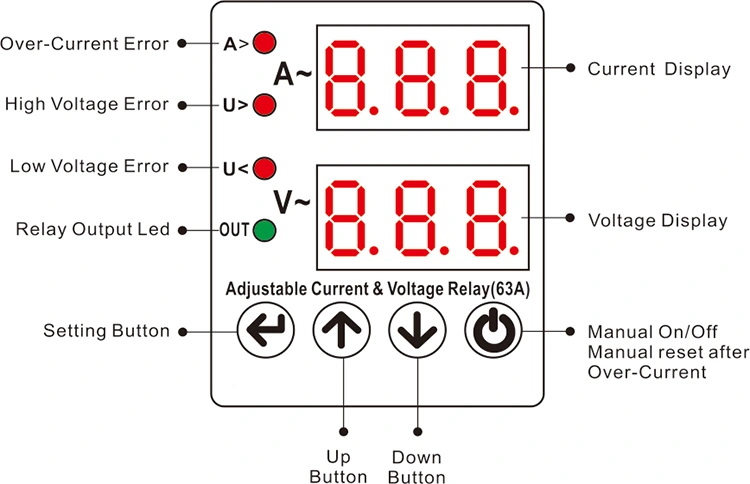

จอแสดงผลและปุ่มต่างๆ

1 - ปุ่มตั้งค่า: สำหรับการตั้งค่าหรือเปลี่ยนค่ากระแสเกิน ค่าการตั้งค่าแรงดันไฟฟ้าสูง/ต่ำ ข้อผิดพลาด ฯลฯ ในการตั้งค่า

2 - ปุ่มขึ้น: เพิ่มค่าที่ต้องการ

3 - ปุ่มลง: ลดค่าที่ต้องการ

4 - ปุ่มเปิด/ปิดแบบแมนนวล: ใช้เพื่อปิดเอาท์พุตของอุปกรณ์ หากอยู่ในสถานะนี้ หน้าจอจะแสดง “ปิด” และอุปกรณ์จะไม่รีเซ็ตตัวเอง หากเครื่องไม่มีข้อผิดพลาด การกดปุ่มนี้อีกครั้งจะเป็นการเปิดเครื่องและใช้งานได้อีกครั้ง

5 - การแสดงผลปัจจุบัน

กลุ่มการแสดงผลแรก: ระหว่างการทำงานปกติ แรงดันไฟฟ้าขาเข้าจะแสดงที่นี่ ในระหว่างสภาวะที่ไม่มีข้อผิดพลาด หน้าจอจะสว่างอยู่เสมอ ในระหว่างที่เกิดข้อผิดพลาดเนื่องจากแรงดันไฟฟ้าสูงหรือต่ำ จอแสดงผลจะกะพริบ ในระหว่างการเขียนโปรแกรม จอแสดงผลจะแสดงค่าของโปรแกรมที่เกี่ยวข้อง เช่น กระแสเกิน แรงดันไฟฟ้าสูง/แรงดันไฟฟ้าต่ำ การรอข้อผิดพลาด รีเซ็ตค่าที่ตั้งไว้รอ

6 - จอแสดงผลแรงดันไฟฟ้า

กลุ่มการแสดงผลที่สอง: ระหว่างการทำงานปกติ จะแสดงค่าปัจจุบัน ในสถานะที่ไม่มีข้อผิดพลาด หน้าจอจะยังคงสว่างอยู่ หน้าจอจะกะพริบ ในระหว่างการเขียนโปรแกรม ระบบจะแสดงค่าโปรแกรมที่เกี่ยวข้อง

7 - ไฟ LED:

A>: สว่างขึ้นในระหว่างเกิดฟอลต์กระแสไฟเกิน

V>: สว่างในระหว่างที่เกิดไฟฟ้าแรงสูงเกิดข้อผิดพลาด

V<: สว่างขึ้นในระหว่างที่เกิดข้อผิดพลาดเกี่ยวกับแรงดันไฟฟ้าต่ำ

OUT: สว่างขึ้นเมื่ออุปกรณ์กำลังส่งออก

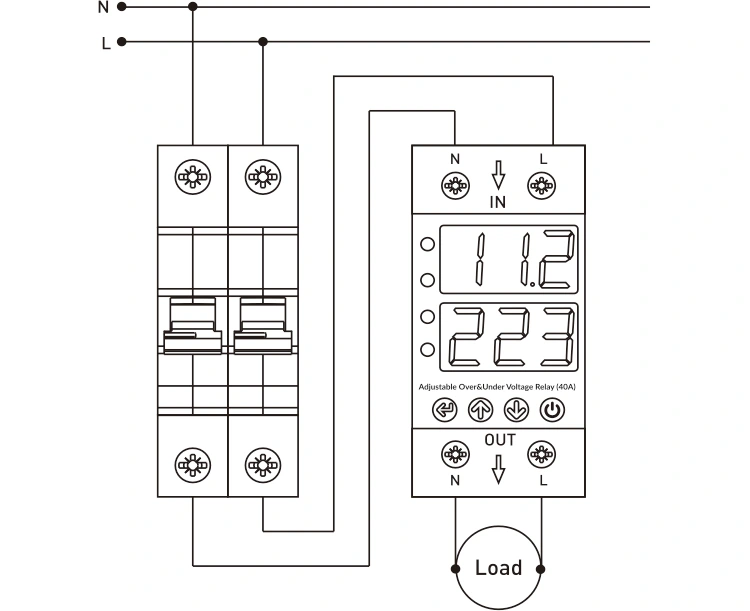

แผนภาพการเชื่อมต่อ

สายไฟที่เป็นกลางและเฟสจากแหล่งจ่ายไฟจะต้องเชื่อมต่อกับขั้วต่อ "N" และ "L" ในส่วน "อินพุต" ของอุปกรณ์

สำหรับอุปกรณ์ที่ต้องการการป้องกันแรงดันไฟฟ้าเกินและแรงดันไฟฟ้าตก ควรเชื่อมต่อสายไฟที่เป็นกลางและเฟสจากขั้วต่อ "N" และ "L" ในส่วน "เอาต์พุต" ของอุปกรณ์

สถานการณ์การใช้งาน

คำถามที่พบบ่อย

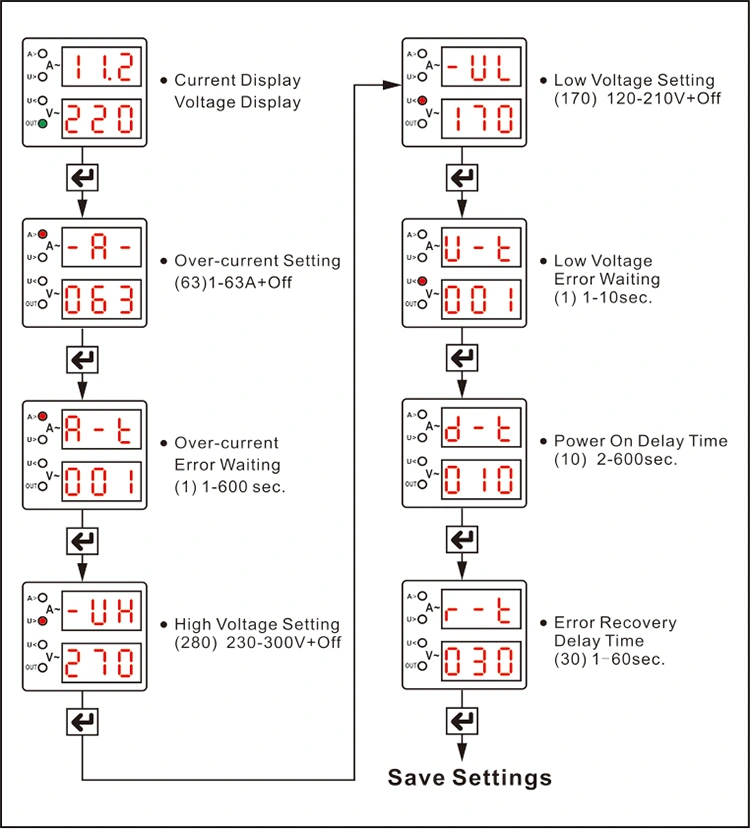

ถาม: ฉันสามารถปรับขีดจำกัดการตัดแรงดันไฟฟ้าด้วยตนเองได้หรือไม่

ก. ใช่. นี่เป็นหนึ่งในข้อได้เปรียบหลักของผลิตภัณฑ์ PUGAO คุณสามารถปรับพารามิเตอร์ต่อไปนี้ได้ด้วยตนเองโดยใช้ปุ่มปรับบนแผงควบคุม:

เกณฑ์การป้องกันแรงดันไฟฟ้าเกิน

เกณฑ์การป้องกันแรงดันต่ำ

เกณฑ์การป้องกันกระแสเกิน

เวลาล่าช้าในการฟื้นตัว

สำหรับขั้นตอนการกำหนดค่าเฉพาะ โปรดดูคู่มือการใช้งานที่มาพร้อมกับผลิตภัณฑ์

ถาม: ทำไมหน้าจอถึงสว่างทันทีหลังจากเชื่อมต่อแหล่งจ่ายไฟ แต่ไฟไม่จ่ายไปที่โหลดทันที?

ตอบ: โปรดตรวจสอบหน้าจอเพื่อดูว่าตัวเลขใดกะพริบหรือกำลังนับถอยหลังอยู่หรือไม่ สิ่งนี้บ่งชี้ว่าฟังก์ชันการเริ่มต้นล่าช้าของตัวป้องกันทำงานอยู่

วัตถุประสงค์: เพื่อป้องกันไม่ให้เครื่องใช้ไฟฟ้าได้รับความเสียหายจากกระแสไฟกระชากกะทันหันที่อาจเกิดขึ้นทันทีหลังการบำรุงรักษาหรือฟื้นฟูโครงข่ายไฟฟ้า

คำแนะนำ: หากคุณต้องการให้จ่ายไฟทันทีเมื่อมีการเชื่อมต่อ คุณสามารถตั้งค่าเวลาหน่วงการกู้คืนให้เป็นค่าต่ำสุดได้ อย่างไรก็ตาม เพื่อความปลอดภัยของอุปกรณ์ เราขอแนะนำให้รักษาระยะเวลาล่าช้าไว้
