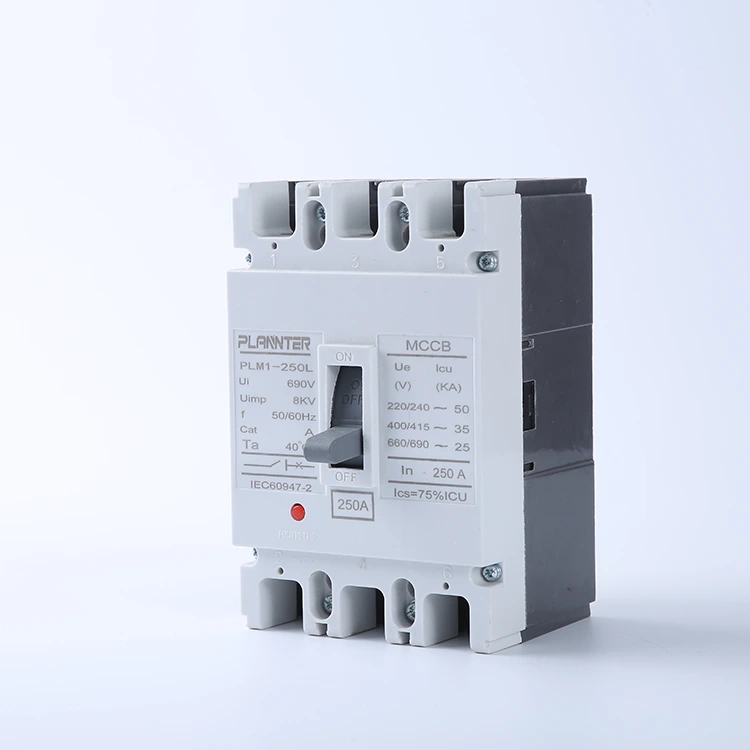

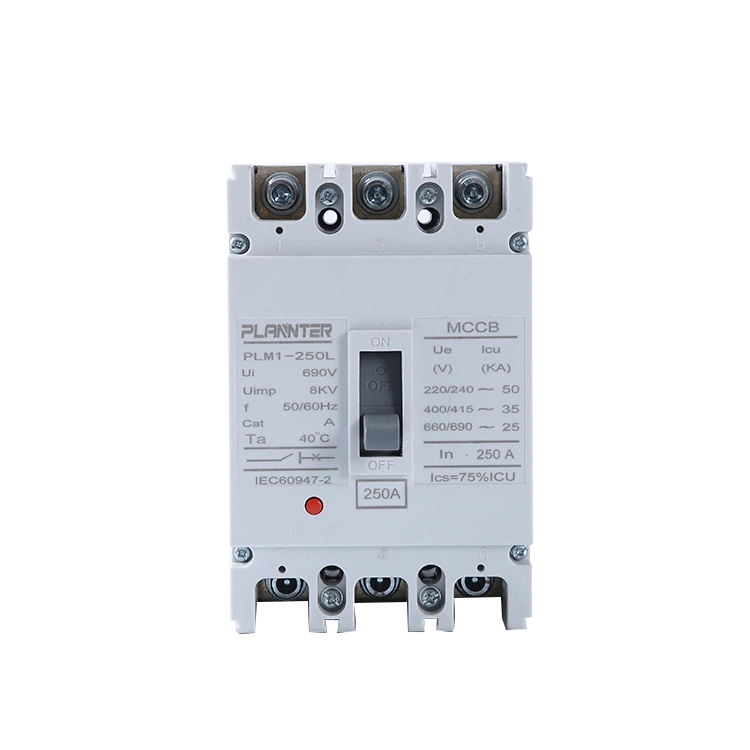

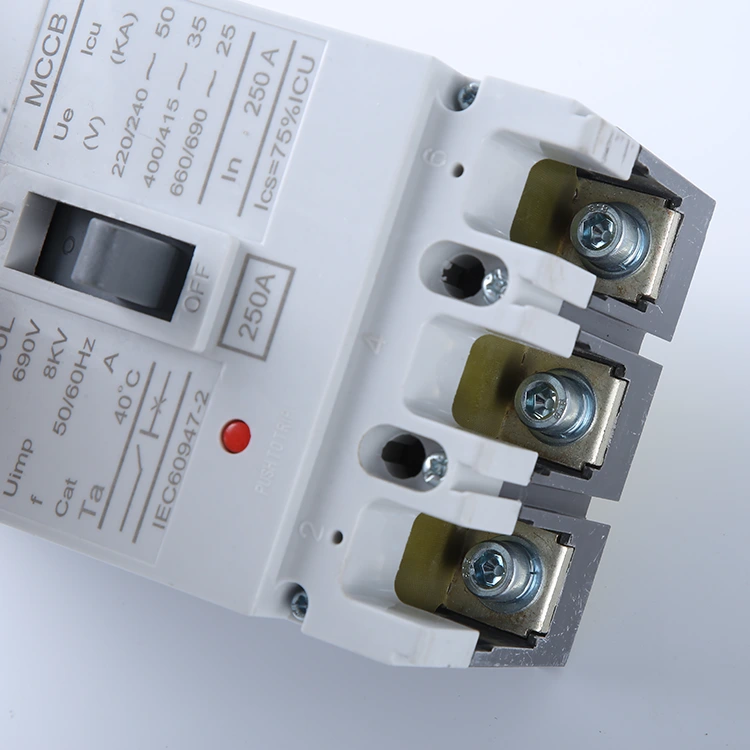

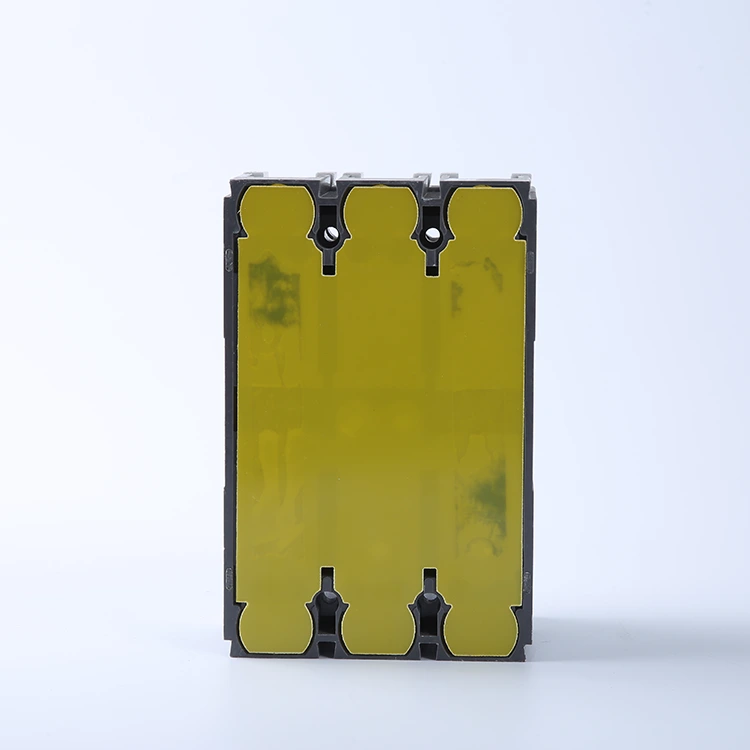

เบรกเกอร์เคสแม่พิมพ์แรงดันสูง AC

หนึ่งเบรกเกอร์เคสแม่พิมพ์แรงดันสูง ACเป็นอุปกรณ์ป้องกันวงจรที่แข็งแกร่งซึ่งออกแบบมาเพื่อรองรับโหลดกระแสสูงและสถานการณ์ไฟฟ้าลัดวงจรที่รุนแรง โดยทำหน้าที่เป็น "การป้องกันขั้นสุดท้าย" สำหรับระบบไฟฟ้าของคุณ ช่วยให้มั่นใจได้ถึงการหยุดชะงักแม้ภายใต้สภาวะความผิดปกติที่รุนแรง

เบรกเกอร์เหล่านี้สร้างขึ้นด้วยวัสดุที่ทนต่อส่วนโค้งและทนต่อแรงกระแทก ให้ประสิทธิภาพที่มีความเสถียรในเชิงมิติ ทำให้เป็นแกนหลักที่เชื่อถือได้ภายในตู้ควบคุมกำลังสำหรับการดำเนินงานขนาดใหญ่

คุณสมบัติหลักและข้อมูลจำเพาะ

ช่วงแรงดันไฟฟ้า

แรงดันไฟฟ้าที่ใช้งานได้:เอซี 400V/690V; เซอร์กิตเบรกเกอร์แบบขึ้นรูปแรงดันสูง AC เหมาะสำหรับการใช้งานระบบจ่ายไฟฟ้าแรงสูงระดับอุตสาหกรรม และรองรับระบบสามเฟส สามสาย

ประสิทธิภาพของฉนวน:นำเสนอแรงดันไฟฟ้าทนความถี่กำลัง 3000V และแรงดันอิมพัลส์ทนแรงดันไฟฟ้า 8kV ทำให้มั่นใจในความปลอดภัยของฉนวนในสภาพแวดล้อมไฟฟ้าแรงสูง

ทำลายความจุ

สุดยอดไฟฟ้าลัดวงจร Brความจุ:Icu สูงถึง 65kA–100kA ทำให้สามารถหยุดวงจรอย่างรวดเร็วในระหว่างเกิดข้อผิดพลาดจากการลัดวงจรขั้นรุนแรง เพื่อทำหน้าที่เป็นแนวป้องกันสุดท้ายของระบบ

ความสามารถในการทำลายการลัดวงจรของบริการ:Ics ≥ 50kA ช่วยให้อุปกรณ์ยังคงทำงานได้แม้ว่าจะมีข้อผิดพลาดขัดข้องหลายครั้ง จึงช่วยลดต้นทุนการบำรุงรักษา

การให้คะแนนปัจจุบัน

จัดอันดับปัจจุบัน:ครอบคลุมช่วง 250A–1600A รองรับข้อกำหนดมาตรฐาน เช่น 250A, 400A, 630A, 800A, 1000A, 1250A และ 1600A เพื่อรองรับความต้องการโหลดที่หลากหลาย

การตั้งค่าการเดินทางที่ปรับได้:มีช่วงทริประบายความร้อนที่ 80%–100% In และช่วงทริปแม่เหล็ก 4–10 In ช่วยให้สามารถเลือกการป้องกันเพื่อป้องกันการสะดุดที่น่ารำคาญ

สภาพการทำงาน

อุณหภูมิแวดล้อม:-25°C ถึง +70°C สามารถทนต่อความผันผวนของอุณหภูมิที่รุนแรงในสภาพแวดล้อมทางอุตสาหกรรม

วิธีการติดตั้ง:ประเภทคงที่หรือถอนออก; รองรับการเชื่อมต่อบัสบาร์แนวนอน/แนวตั้ง และเข้ากันได้กับขนาดการติดตั้งตู้กระจายมาตรฐาน

ระดับการป้องกัน:IP20 (สำหรับการติดตั้งตู้); ตัวเครื่องสร้างจากพลาสติกวิศวกรรมที่ทนต่ออุณหภูมิสูง ทนต่อแรงกระแทก และเป็นไปตามมาตรฐาน IEC 60947-2

ความแตกต่างที่สำคัญ: เบรกเกอร์แรงดันต่ำกับแรงดันสูง

การทำความเข้าใจความแตกต่างระหว่างการป้องกันไฟฟ้าแรงต่ำ (LV) และไฟฟ้าแรงสูง (HV) เป็นสิ่งสำคัญในการเลือกอุปกรณ์ที่เหมาะสมสำหรับระบบจำหน่ายไฟฟ้าของคุณ นี่คือวิธีการเปรียบเทียบ:

เบรกเกอร์แรงดันต่ำ (LV)

• ช่วงแรงดันไฟฟ้า:โดยทั่วไปได้รับการจัดอันดับสำหรับระบบที่มีสูงถึง **1000V AC** พิกัดทั่วไปได้แก่ 240V และ 400V สำหรับการใช้งานในที่พักอาศัยและเชิงพาณิชย์ขนาดเล็ก
• การใช้งาน:ใช้กันอย่างแพร่หลายในแผงกระจายสินค้าในครัวเรือน อาคารพาณิชย์ขนาดเล็ก และการป้องกันวงจรขั้นสุดท้าย (ไฟส่องสว่าง ปลั๊กไฟ)
• ขนาดและความซับซ้อน:โดยทั่วไปมีขนาดกะทัดรัด (เช่น MCB) และออกแบบเรียบง่ายกว่า โดยเน้นไปที่การโอเวอร์โหลดพื้นฐานและการป้องกันการลัดวงจร โดยไม่มีระบบควบคุมอาร์คที่ซับซ้อน

เบรกเกอร์ไฟฟ้าแรงสูง (HV)

• ช่วงแรงดันไฟฟ้า:ออกแบบมาสำหรับระบบไฟฟ้าแรงปานกลางถึงสูง ซึ่งมักจะมีตั้งแต่ **3.3kV ถึง 72.5kV** หรือสูงกว่า
• การดับอาร์ค:เนื่องจากไฟฟ้าแรงสูงสร้างส่วนโค้งที่ทรงพลัง เบรกเกอร์เหล่านี้ (เช่นเราเบรกเกอร์เคสแม่พิมพ์แรงดันสูง AC) ต้องใช้เทคโนโลยีการอาร์คดับขั้นสูง เช่น ขวดสุญญากาศ ก๊าซ SF6 หรือกริดแบบพิเศษ เพื่อขัดขวางกระแสอย่างปลอดภัย
• การใช้งาน:จำเป็นสำหรับโรงงานอุตสาหกรรมหนัก สถานีผลิตไฟฟ้า หม้อแปลงขนาดใหญ่ และเครื่องป้อนหลักที่ความน่าเชื่อถือเป็นสิ่งสำคัญ
• การป้องกัน:มักติดตั้งชุดการเดินทางแบบอิเล็กทรอนิกส์ที่ซับซ้อนเพื่อการประสานงานแบบเลือกที่แม่นยำและความสามารถในการควบคุมระยะไกล

เบรกเกอร์วงจรไฟฟ้าแรงสูงประเภทใดบ้าง?

เบรกเกอร์วงจรไฟฟ้าแรงสูงแบ่งตามสื่อที่ใช้ดับอาร์กไฟฟ้า การเลือกประเภทที่เหมาะสมถือเป็นสิ่งสำคัญสำหรับความปลอดภัยและประสิทธิภาพของระบบ

เบรกเกอร์สุญญากาศ (VCB)

• หลักการ:ใช้สุญญากาศ (ความดัน < 10⁻⁴ Pa) เป็นตัวกลางในการดับส่วนโค้งและเป็นฉนวน การไม่มีโมเลกุลของก๊าซทำให้ส่วนโค้งดำรงอยู่ได้ยากมาก
• คุณสมบัติที่สำคัญ:ขนาดกะทัดรัด อายุการใช้งานยาวนาน และการทำงานที่ไม่ต้องบำรุงรักษา เป็นมิตรต่อสิ่งแวดล้อมเนื่องจากไม่ใช้แก๊สหรือน้ำมัน
• แอปพลิเคชัน:โดดเด่นในการใช้งานสวิตช์เกียร์ภายในอาคารที่มีแรงดันไฟฟ้าปานกลาง (สูงถึง 40.5kV)

เซอร์กิตเบรกเกอร์ SF6

• หลักการ:ใช้ก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ (SF6) ซึ่งมีความแข็งแรงเป็นฉนวน ~2.5 เท่าของอากาศ และความสามารถในการดับอาร์กได้ดีกว่าอากาศ ~100 เท่า
• คุณสมบัติที่สำคัญ:ประสิทธิภาพที่ยอดเยี่ยมในเครือข่ายการส่งไฟฟ้าแรงสูง (HV) และไฟฟ้าแรงสูงพิเศษ (EHV) มีความน่าเชื่อถือแต่ต้องมีการปิดผนึกอย่างเข้มงวดเพื่อป้องกันการรั่วไหลของก๊าซ
• แอปพลิเคชัน:ใช้กันอย่างแพร่หลายในสถานีย่อยและสายส่งไฟฟ้าแรงสูงกลางแจ้ง (สูงกว่า 72.5kV)

เบรกเกอร์ระเบิดอากาศ

• หลักการ:ใช้ลมอัดแรงดันสูงเพื่อเป่าส่วนโค้ง ทำให้เย็นลงและดับอย่างรวดเร็ว
• คุณสมบัติที่สำคัญ:ทำงานได้รวดเร็วและปลอดภัยจากอัคคีภัย (ไม่มีน้ำมัน) แต่มีเสียงดังและต้องใช้ระบบอัดอากาศที่ซับซ้อน
• แอปพลิเคชัน:ในอดีตใช้สำหรับระบบไฟฟ้าแรงสูงมาก (EHV) แม้ว่าส่วนใหญ่จะถูกแทนที่ด้วย SF6 และ VCB ในกริดสมัยใหม่

MCCB ไฟฟ้าแรงสูงไฟฟ้ากระแสสลับพอดีที่ไหน?

ในขณะที่เบรกเกอร์ VCB และ SF6 จัดการกับแรงดันไฟฟ้าระดับการส่งผ่านMCCB ไฟฟ้าแรงสูง ACได้รับการออกแบบมาเพื่อการกระจายแรงดันไฟฟ้าปานกลางทางอุตสาหกรรม (เช่น 690V ถึง 3.6kV) มันเชื่อมช่องว่างระหว่างเบรกเกอร์แรงดันต่ำมาตรฐานและสวิตช์เกียร์ไฟฟ้าแรงสูงขนาดใหญ่ ให้การปกป้องที่แข็งแกร่งสำหรับเครื่องจักรกลหนักและศูนย์ส่งกำลัง

คำถามที่พบบ่อย

พิกัดแรงดันไฟฟ้า (Un) คืออะไร?

แรงดันไฟฟ้าปฏิบัติการที่กำหนด (Un) สำหรับเราMCCB ไฟฟ้าแรงสูง ACโดยทั่วไปจะมีช่วงสูงถึง **690V AC** การจัดระดับนี้ช่วยให้มั่นใจได้ว่าเบรกเกอร์สามารถทำงานได้อย่างปลอดภัยและแยกวงจรในสภาพแวดล้อมอุตสาหกรรมไฟฟ้าแรงสูง เช่น ศูนย์ส่งกำลังขนาดใหญ่และเครื่องจักรกลหนัก

ฉันสามารถใช้ MCCB มาตรฐานสำหรับด้านหลักของหม้อแปลงไฟฟ้าได้หรือไม่

ใช่ แต่ต้องเลือกอย่างระมัดระวัง เบรกเกอร์จะต้องจัดการกับกระแสกระชากของหม้อแปลงโดยไม่สะดุดสะดุด ของเราMCCB ไฟฟ้าแรงสูง ACซีรีส์มีการตั้งค่าทริปแม่เหล็กที่ปรับได้ (เช่น 4–10 เท่าของ In) ช่วยให้คุณสามารถตั้งค่าเกณฑ์ให้สูงพอที่จะทนต่อกระแสกระชากในขณะที่ยังคงให้การป้องกันไฟฟ้าลัดวงจร

ช่วงกระแสโดยทั่วไปคืออะไร?

โดยทั่วไปแล้วเบรกเกอร์วงจรเคสแบบฉีดแรงดันสูงจะครอบคลุมความต้องการกระแสไฟที่สูงกว่าเมื่อเปรียบเทียบกับเบรกเกอร์ขนาดเล็กมาตรฐาน โดยทั่วไปช่วงของเรามีตั้งแต่250A ถึง 2500Aทำให้เหมาะสำหรับเครื่องป้อนจ่ายหลักและโหลดอุตสาหกรรมขนาดใหญ่

แตกต่างจากฟิวส์อย่างไร?

• รีเซ็ตได้:แตกต่างจากฟิวส์ที่ต้องเปลี่ยนหลังจากเกิดข้อผิดพลาด MCCB สามารถรีเซ็ตได้หลังจากสะดุด
• ความสามารถในการปรับได้:MCCB ช่วยให้สามารถปรับการตั้งค่าทริปได้ (ความร้อนและแม่เหล็ก) ให้การประสานงานการป้องกันที่แม่นยำซึ่งฟิวส์แบบตายตัวไม่สามารถให้ได้
• การสลับ:MCCB สามารถทำหน้าที่เป็นสวิตช์แบบแมนนวลเพื่อตัดการเชื่อมต่อพลังงานเพื่อการบำรุงรักษา

จะเกิดอะไรขึ้นถ้าฉันใช้เบรกเกอร์ AC กับระบบ DC?

อย่าทำเช่นนี้เบรกเกอร์ไฟฟ้ากระแสสลับอาศัยกระแสสลับที่ตัดผ่านศูนย์เพื่อดับอาร์คไฟฟ้า กระแสไฟฟ้ากระแสตรงไม่ข้ามศูนย์ ซึ่งหมายความว่าส่วนโค้งจะไม่ดับและอาจทำให้เกิดเพลิงไหม้หรือการระเบิดได้ คุณต้องใช้เบรกเกอร์ที่ได้รับการจัดอันดับมาโดยเฉพาะสำหรับการใช้งาน DC

คุณจะเปลี่ยน MCCB ไฟฟ้าแรงสูงอย่างปลอดภัยได้อย่างไร?

ความปลอดภัยเป็นสิ่งสำคัญยิ่ง ทำตามขั้นตอนเหล่านี้:

1. ลดพลังงาน:ปิดแหล่งจ่ายไฟต้นทางและตรวจสอบแรงดันไฟฟ้าเป็นศูนย์
2. ล็อกเอาต์/แท็กเอาต์:ใช้อุปกรณ์ล็อคเพื่อป้องกันการเปิดเครื่องใหม่โดยไม่ตั้งใจ
3. ตัดการเชื่อมต่อ:ถอดสายไฟและโหลดสายเคเบิล (และเป็นกลาง ถ้ามี)
4. แทนที่:ถอนการติดตั้งหน่วยเก่าและติดตั้งใหม่เบรกเกอร์เคสแม่พิมพ์แรงดันสูง ACเพื่อให้แน่ใจว่าการเชื่อมต่อทั้งหมดได้รับแรงบิดตามข้อกำหนดของผู้ผลิต
