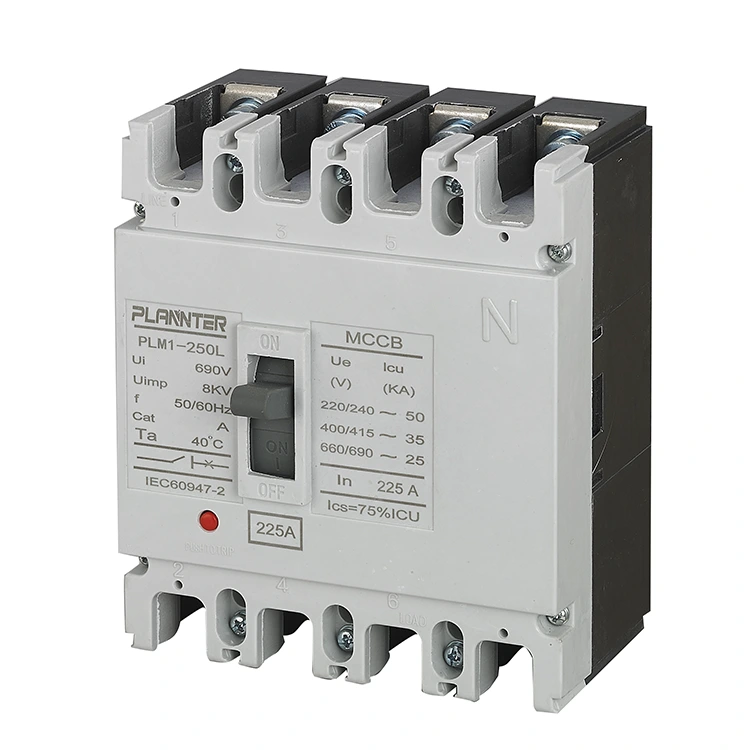

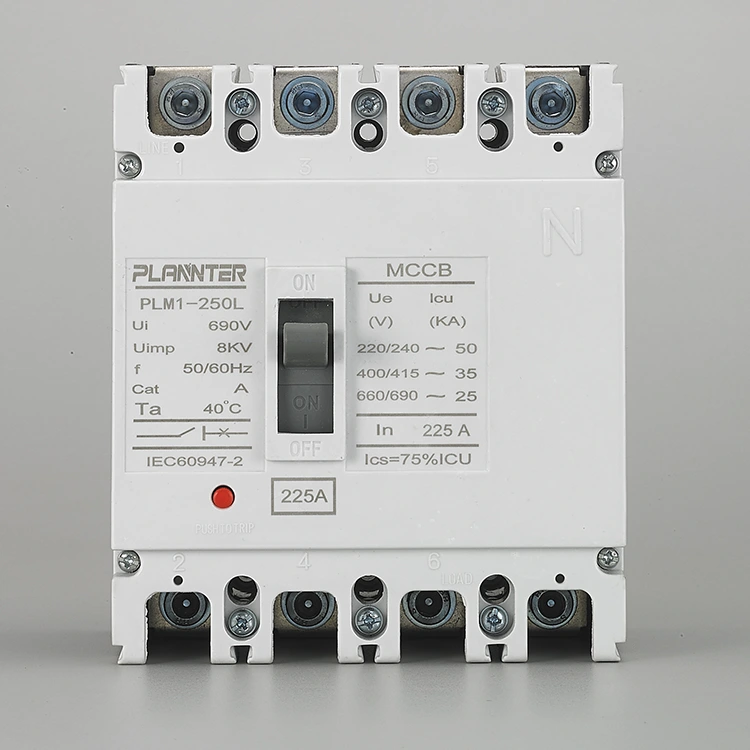

เซอร์กิตเบรกเกอร์แบบ 4 เสา AC 225A

เซอร์กิตเบรกเกอร์แบบ 4 เสา AC 225A คืออะไร?

ที่เซอร์กิตเบรกเกอร์แบบ 4 เสา AC 225Aเป็นอุปกรณ์ป้องกันไฟฟ้าเฉพาะที่ออกแบบมาเพื่อปกป้องวงจรสามเฟสที่มีเส้นกลาง (L1, L2, L3, N) ได้รับการจัดอันดับที่ 225 แอมแปร์ โดยทำหน้าที่เป็นส่วนประกอบหลักสำหรับการกระจายพลังงานระดับกลาง ปกป้องอุปกรณ์ดาวน์สตรีมจากการโอเวอร์โหลดและการลัดวงจร ในขณะเดียวกันก็รับประกันการแยกระบบโดยสิ้นเชิง

มันทำงานอย่างไร ดำเนินการ และแก้ไขจุดบกพร่อง

กลไกการดำเนินงาน

อุปกรณ์นี้มีกลไกการทำงานแบบแมนนวลที่ชัดเจนและตอบสนองพร้อมการตอบสนองการสัมผัสที่ชัดเจน ตำแหน่งที่จับมีการทำเครื่องหมายไว้อย่างชัดเจน:

• บน:วงจรปิดและจ่ายไฟแล้ว
• ปิด:วงจรเปิดอยู่และหยุดจ่ายไฟ
• สะดุด:ตำแหน่งตรงกลางบ่งชี้ว่ามีข้อผิดพลาดเกิดขึ้น

หลักการทำงาน

เซอร์กิตเบรกเกอร์แบบขึ้นรูป 4 เสา AC 225A ใช้ทริปยูนิตแม่เหล็กความร้อนสำหรับการป้องกันสองชั้น:

• ป้องกันความร้อน(โอเวอร์โหลด):ใช้องค์ประกอบโลหะคู่เพื่อให้เกิดการสะดุดเวลาผกผัน ยิ่งกระแสโอเวอร์โหลดสูง การเดินทางก็จะยิ่งเร็วขึ้น
• การป้องกันแม่เหล็ก (ไฟฟ้าลัดวงจร):ให้การตอบสนองทันทีต่อกระแสฟอลต์ที่มีขนาดสูงที่ชัดเจน (สูงถึงสิบ kA) ทันที

การว่าจ้างและอุปกรณ์เสริม

ซีรีส์นี้นำเสนอความสามารถในการขยายที่แข็งแกร่งสำหรับความต้องการใช้งานเฉพาะด้าน การทดสอบการทำงานเกี่ยวข้องกับการติดตั้งส่วนเสริมที่จำเป็นลงในช่องที่กำหนด:

• ติดต่อเสริม:สำหรับการส่งสัญญาณระยะไกลเกี่ยวกับสถานะของเบรกเกอร์
• ปล่อยปัด:ช่วยให้สามารถสะดุด/เปิดเบรกเกอร์จากระยะไกลได้
• การปล่อยแรงดันตก:ตัดการทำงานของเบรกเกอร์โดยอัตโนมัติหากแรงดันไฟฟ้าลดลงต่ำกว่าระดับที่ปลอดภัย
• โมดูล RCD:เพิ่มการป้องกันไฟรั่วเพื่อความปลอดภัยที่ครอบคลุม

คุณสมบัติและข้อมูลจำเพาะทางเทคนิคที่สำคัญ

ความจุ

จัดอันดับปัจจุบันของ225Aเหมาะสำหรับโหลดกระจายระดับกลาง

เสา

4 ขั้ว (4P):ปกป้องสามเฟสบวกกับนิวตรอน ทำให้มั่นใจได้ถึงการแยกวงจรโดยสมบูรณ์

แรงดันไฟฟ้า

ออกแบบมาสำหรับเครือข่ายการจ่ายไฟ AC มาตรฐาน (โดยทั่วไปคือ 400V/690V AC)

หน่วยการเดินทาง

มาตรฐานความร้อนแม่เหล็กหน่วยที่มีการตั้งค่าแบบปรับได้หรือคงที่ขึ้นอยู่กับรุ่นรุ่น

การขัดจังหวะการให้คะแนน

ความสามารถในการทำลายไฟฟ้าลัดวงจรสูง (Icu) สามารถรองรับแรงหลายสิบกิโลแอมแปร์ได้อย่างปลอดภัย

การติดตั้ง

ใช้งานได้อย่างปลอดภัยการเชื่อมต่อแบบเกลียวเพื่อให้มั่นใจถึงอินเทอร์เฟซทางไฟฟ้าที่เชื่อถือได้สำหรับการใช้งานที่มีกระแสไฟสูง

การก่อสร้าง

การออกแบบเคสขึ้นรูปที่แข็งแกร่งซึ่งทนทานต่อแรงกระแทกและมีความเสถียรในมิติ

การประกันคุณภาพและการจัดส่ง

ที่ Pugao Electric หลักการของเราคือ "การป้องกันข้อบกพร่องไม่ให้ก้าวหน้าไปสู่ขั้นตอนต่อไป"

• การตรวจสอบ 100%:ทุกหน่วยผ่านการทดสอบทางกล ไฟฟ้า และสิ่งแวดล้อมก่อนจัดส่ง
• บรรจุภัณฑ์เกรดส่งออก:เซอร์กิตเบรกเกอร์แบบขึ้นรูป AC 4 ขั้ว 225A มีความปลอดภัยในการทนทานต่อการใช้งานในระยะทางไกล
• จัดส่งที่รวดเร็ว:โมเดลปกติมักจะมีจำหน่ายจากสินค้าคงคลัง ในขณะที่คำสั่งซื้อแบบกำหนดเองจะเป็นไปตามลำดับเวลาการผลิตที่ยืนยันแล้ว

<

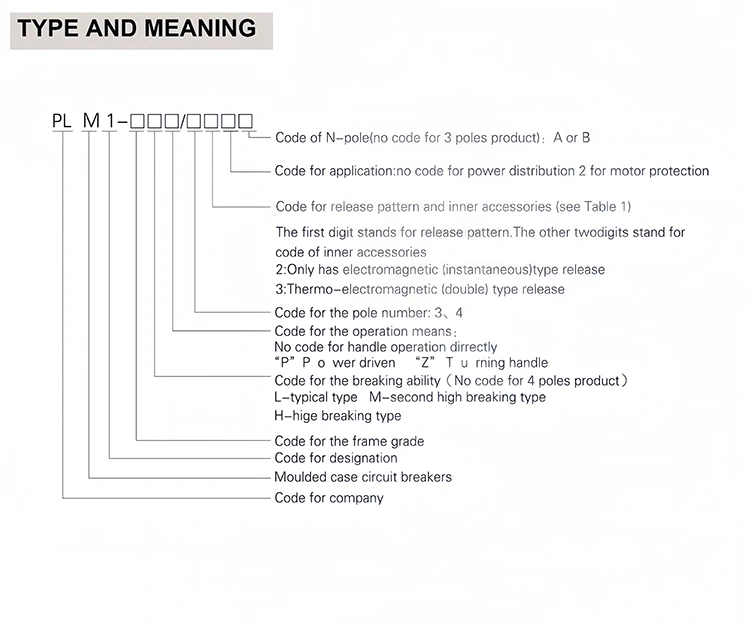

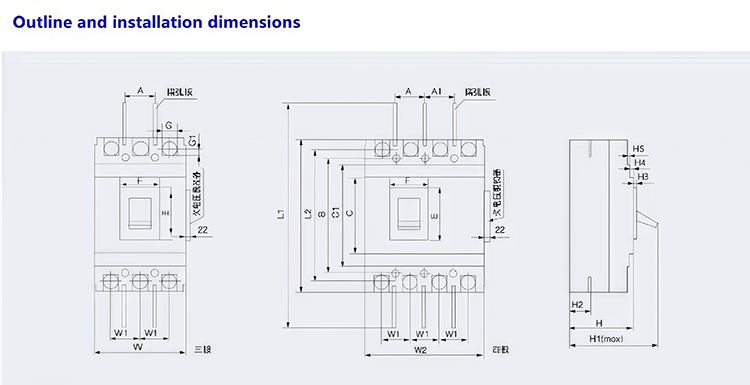

ข้อมูลจำเพาะของผลิตภัณฑ์

คำถามที่พบบ่อย

เหตุใดจึงต้องใช้ 4 ขั้วแทน 3 ขั้ว?

เบรกเกอร์แบบ 4 ขั้วจะตัดการเชื่อมต่อทั้งสามเฟสและตัวนำที่เป็นกลางพร้อมกัน นี่เป็นสิ่งจำเป็นสำหรับ:

• ความปลอดภัย:ช่วยให้มั่นใจได้ถึงการแยกวงจรโดยสิ้นเชิงสำหรับเจ้าหน้าที่ซ่อมบำรุง
• ระบบไฟฟ้าสำรอง:จำเป็นสำหรับสวิตช์ถ่ายโอน (ATS) เพื่อป้องกันลูปที่เป็นกลางถึงกราวด์เมื่อสลับระหว่างยูทิลิตี้และเครื่องกำเนิดไฟฟ้า
• การบรรเทาฮาร์มอนิก:ป้องกันกระแสเป็นกลางที่เกิดจากโหลดที่ไม่ใช่เชิงเส้น (เช่น VFD และคอมพิวเตอร์)

ระดับแรงดันไฟฟ้าคืออะไร?

ที่เซอร์กิตเบรกเกอร์แบบ 4 เสา AC 225Aโดยทั่วไปได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าจำหน่ายทางอุตสาหกรรมมาตรฐาน ซึ่งโดยทั่วไปจะรองรับ400V ถึง 690V ACระบบ โปรดดูป้ายชื่อเฉพาะบนตัวเครื่องสำหรับแรงดันไฟฟ้าในการทำงาน (Ue) และแรงดันไฟฟ้าของฉนวน (Ui) ที่แน่นอน

ประเภทหน่วยการเดินทางคืออะไร?

รุ่นมาตรฐานใช้หน่วยทริปแม่เหล็กความร้อน:

• ความร้อน:ให้การป้องกันเวลาผกผันต่อการโอเวอร์โหลดโดยใช้แถบโลหะคู่
• แม่เหล็ก:ให้การป้องกันไฟฟ้าลัดวงจรทันที

หมายเหตุ: หน่วยการเดินทางแบบอิเล็กทรอนิกส์อาจมีให้เพื่อการตั้งค่าที่แม่นยำยิ่งขึ้น

ความสามารถในการทำลายคืออะไร?

ความสามารถในการแตกหัก (Icu) จะแตกต่างกันไปตามรุ่นเฉพาะ แต่ได้รับการออกแบบมาเพื่อรองรับกระแสความผิดปกติที่มีนัยสำคัญตามแบบฉบับของการกระจายระดับกลาง ที่เซอร์กิตเบรกเกอร์แบบ 4 เสา AC 225Aโดยทั่วไปมีความสามารถในการทำลายตั้งแต่25kA ถึง 85kA(ที่ 400V) ทำให้มั่นใจได้ว่าสามารถตัดวงจรลัดวงจรได้อย่างปลอดภัยโดยไม่เกิดความเสียหาย
