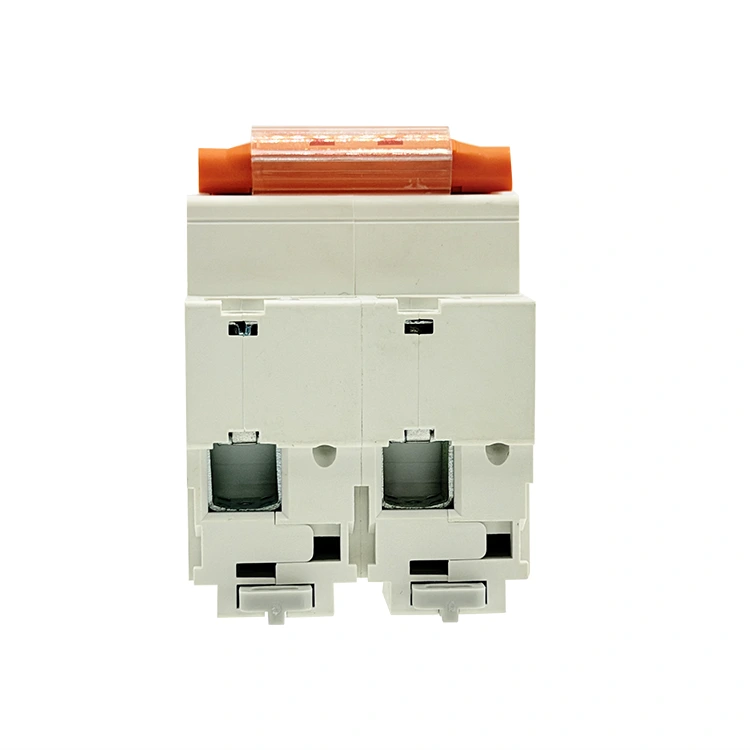

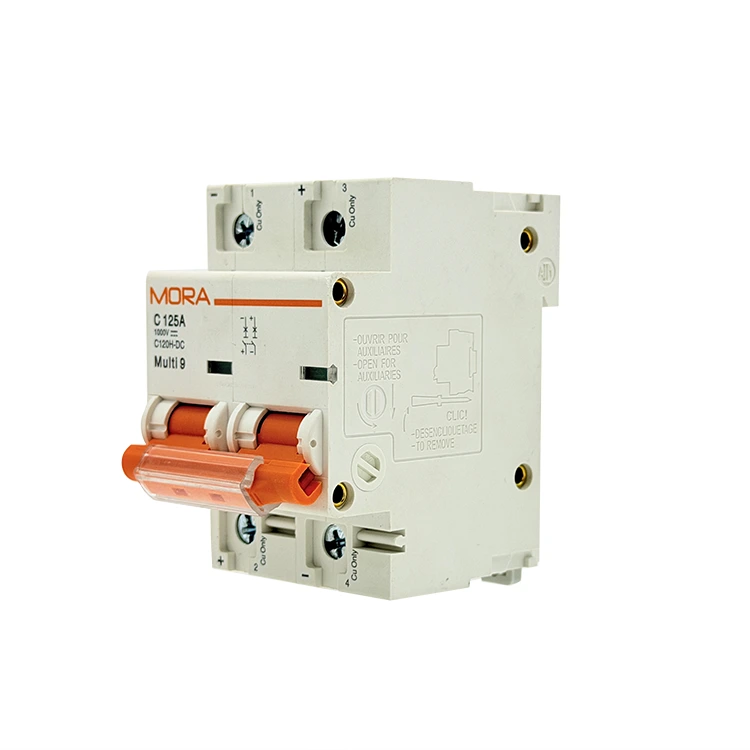

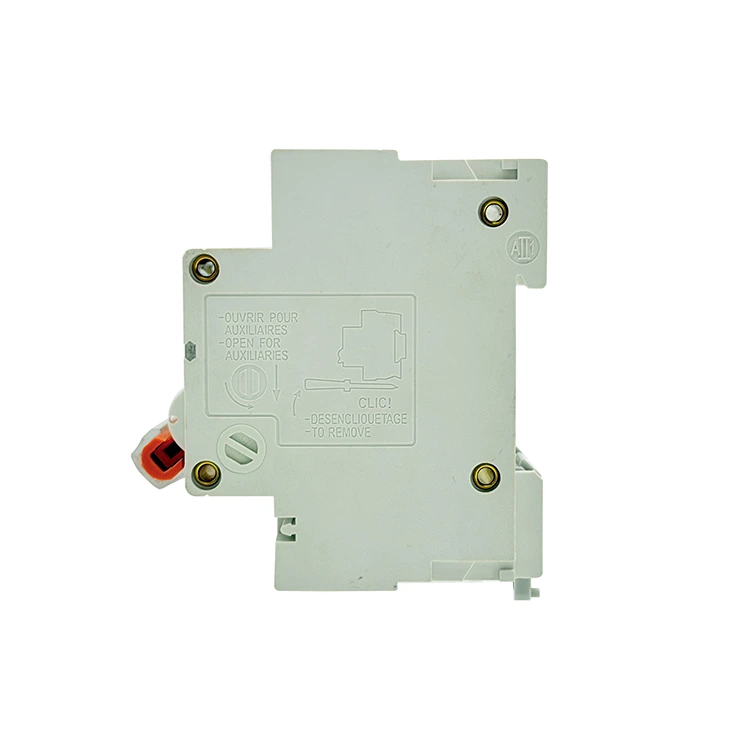

NC Series 2P DC มิเนียเจอร์ เซอร์กิตเบรกเกอร์

PUGAO (Mora) เป็นโรงงานผลิตเซอร์กิตเบรกเกอร์ขนาดเล็ก 2P DC ซีรีส์ NC ขั้นสูงที่ตั้งอยู่ในจีน ผลิตสวิตช์ป้องกันแบบสองขั้วประสิทธิภาพสูงที่มีความสามารถในการทำลายที่เพิ่มขึ้นและเฟรมโมดูลาร์ที่ปรับปรุงใหม่ ทุกหน่วยใช้การเชื่อมจุดแบบอัตโนมัติและตัววิ่งอาร์คแม่เหล็กถาวรคู่ที่ได้รับการปรับปรุง เพื่อปกป้องโทรคมนาคมที่สำคัญ การจัดเก็บพลังงาน และโครงสร้างพื้นฐานพลังงานแสงอาทิตย์เชิงพาณิชย์

อะไรทำให้ NC Series แตกต่างจาก DC Breakers มาตรฐาน?

โครงข่าย DC อุตสาหกรรมมีการพัฒนาอย่างรวดเร็ว โดยมุ่งไปสู่ความหนาแน่นของพลังงานที่สูงขึ้นและการกำหนดค่าตู้ที่เข้มงวดมากขึ้น ในขณะที่เบรกเกอร์ระดับที่อยู่อาศัยแบบดั้งเดิมประนีประนอมกับการกระจายความร้อนเมื่อหดตัวลง เบรกเกอร์ขนาดเล็ก NC ซีรีส์ 2P DC มีสถาปัตยกรรมโครงสร้างภายในที่ออกแบบใหม่ซึ่งสร้างขึ้นอย่างชัดเจนสำหรับการดำเนินงานเชิงพาณิชย์ที่มีความน่าเชื่อถือสูง

ด้วยการรวมการแยกทางกายภาพแบบสองขั้วเข้ากับแชสซีแบบโมดูลาร์ที่ประหยัดพื้นที่ ซีรีส์ NC จึงลดพื้นที่ของแผ่นปิดหน้าภายในแผงกระจายสินค้าให้เหลือน้อยที่สุด ในขณะเดียวกันก็ขยายระยะห่างตามผิวฉนวนภายใน ซึ่งเป็นเส้นทางที่สั้นที่สุดตามพื้นผิวของวัสดุฉนวนระหว่างชิ้นส่วนนำไฟฟ้าสองชิ้น เพื่อป้องกันข้อผิดพลาดในการติดตามเฉพาะที่

ฮับ ​​Combiner พลังงานแสงอาทิตย์ความหนาแน่นสูง

การตั้งค่าพลังงานแสงอาทิตย์สมัยใหม่จำเป็นต้องมีส่วนประกอบที่มีขนาดกะทัดรัดเพื่อให้พอดีกับอินพุตแบบสตริงมากขึ้นในตู้กลางแจ้งขนาดเล็ก ซีรีส์ NC ช่วยให้การจัดกลุ่มอาเรย์แบบเคียงข้างกันที่สะอาดตา จัดการทั้งรางส่งกลับด้านบวกและด้านลบของสาย 600V DC ภายในโปรไฟล์ตัวเครื่องขนาดกะทัดรัด โดยไม่ต้องเสียสละการระบายอากาศด้านข้าง

ธนาคารแบตเตอรี่โทรคมนาคมแบบรวมศูนย์

ด้วยระบบการสื่อสารที่ทำงานโดยใช้แบตเตอรี่สำรองแรงดันไฟฟ้าต่ำถึงปานกลางที่มีความเสถียร การแก้ไขข้อบกพร่องโดยไม่ทำให้แร็คทั้งหมดหล่นถือเป็นสิ่งสำคัญ เซอร์กิตเบรกเกอร์ขนาดเล็กนี้ให้การป้องกันวงจรแยกอิสระ โดยแยกสายแบตเตอรี่เดี่ยวหรือโมดูลชาร์จทันทีในขณะที่การทำงานที่อยู่ติดกันยังคงทำงานอยู่

ข้อมูลจำเพาะของวัสดุ

ตารางทางวิศวกรรมต่อไปนี้แสดงถึงพารามิเตอร์การทำงานพื้นฐานที่ได้รับการตรวจสอบในสายการทดสอบอัตโนมัติของโรงงานของเรา:

ซีรีส์ NC มีความจุทำลาย 10kA ได้อย่างไร

1. ช่องเป่าแม่เหล็กแบบแรงคู่

ที่แรงดันไฟฟ้าสูงถึง 600V DC การวาดส่วนโค้งไฟฟ้าสามารถเปลี่ยนเป็นเหตุการณ์อาร์กพลาสมาแบบยั่งยืน ซึ่งจะทำให้หน้าสัมผัสเซอร์กิตเบรกเกอร์มาตรฐานละลายโดยสิ้นเชิง เซอร์กิตเบรกเกอร์ขนาดเล็ก DC ซีรีส์ NC 2P ต่อสู้กับสิ่งนี้ด้วยแม่เหล็กถาวรกำลังสูงคู่ที่ฝังอยู่ที่ด้านใดด้านหนึ่งของเส้นทางสัมผัสแต่ละเส้นทาง เมื่อหน้าสัมผัสดึงออกจากกัน แม่เหล็กเหล่านี้จะสร้างสนามแม่เหล็กที่มีทิศทางซึ่งจะยืดส่วนโค้งออกไปทันที บังคับให้มันออกจากแผ่นเงินและเป่าเข้าไปในรางโค้งเหล็ก 11 แผ่นสำหรับงานหนัก ซึ่งจะถูกแยกและทำให้เย็นลงภายใน 4.5 มิลลิวินาที

2. การเชื่อมโยงข้ามกลไกความเร็วสูง

การแยกรางขั้วบวกและขั้วลบออกเป็นสองขั้วหมายความว่าทั้งสองเส้นทางจะต้องเปิดพร้อมกันทุกประการ ซีรีส์ NC ใช้ทริปบาร์เชื่อมต่อข้ามภายในที่ล็อคกลไกทางกลทั้งสองไว้ด้วยกัน หากฟอลต์กระแสเกินเกิดขึ้นที่ด้านบวก แถบภายในจะทริปขั้วลบด้วยกลไกในทันทีที่เท่ากัน ทำให้สามารถแยกกระแสไฟฟ้าได้อย่างสมบูรณ์ และป้องกันการป้อนกลับของแรงดันไฟฟ้าที่เป็นอันตราย

3. การเชื่อมจุดด้วยเลเซอร์และการสอบเทียบอัตโนมัติ

การประกอบส่วนประกอบด้วยมือทำให้เกิดการเปลี่ยนแปลงทางโครงสร้างที่อาจทำให้เกิดความต้านทานภายในที่ไม่สม่ำเสมอระหว่างขั้วทั้งสอง PUGAO (Mora) กำจัดตัวแปรของมนุษย์โดยการผลิตซีรีส์ NC บนสายการผลิตไมโครเบรกเกอร์แบบอัตโนมัติเต็มรูปแบบ เครื่องเชื่อมจุดเลเซอร์ขั้นสูงจะล็อคส่วนแยกทองแดง โลหะคู่ และขดลวดแม่เหล็กให้อยู่ในแนวเรขาคณิตที่แม่นยำ ช่วยให้มั่นใจถึงความต้านทานภายในที่สมดุลและเส้นโค้งการเดินทางที่ตรงกันในทุกล็อตการผลิต

โปรโตคอลการติดตั้งภาคสนาม

1. ตรวจสอบแรงดันไฟฟ้าเป็นศูนย์:ยกเลิกการรวมพลัง เปิดสวิตช์ตัดการเชื่อมต่อพลังงานแสงอาทิตย์ต้นน้ำหรือลิงก์แยกแบตเตอรี่ ใช้มัลติมิเตอร์แบบดิจิตอลเพื่อทดสอบทั้งสายขาเข้าทั้งสายบวกและลบ โดยยืนยันว่ามี 0V ก่อนเสียบสายไฟเข้ากับพอร์ตขั้วต่อ

2. ติดเข้ากับราง DIN:สิ่งที่แนบมากับราง ขอยึดด้านหลังด้านบนของเฟรม NC ซีรีส์ไว้บนราง DIN ขนาด 35 มม. มาตรฐาน กดขอบด้านล่างของเคสลงอย่างแน่นหนาจนกระทั่งแถบเลื่อนพลาสติกที่ใส่สปริงยึดเข้ากับรางอย่างแน่นหนา

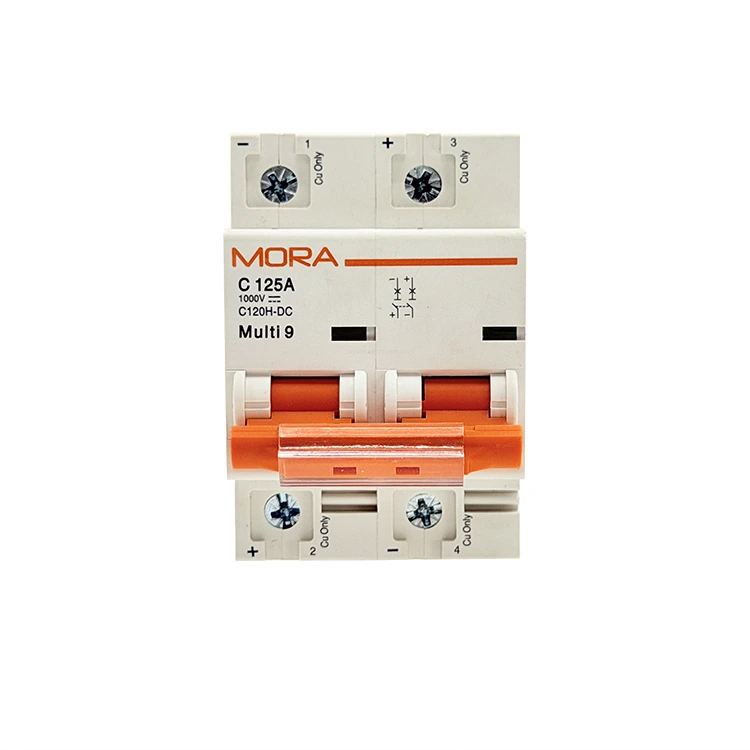

3. จัดแนวเครื่องหมายขั้ว:การจับคู่ขั้ว ตรวจสอบสัญลักษณ์ (+) และ (-) ที่ประทับบนด้านหน้าของเซอร์กิตเบรกเกอร์ขนาดเล็ก DC ซีรีส์ NC ซีรีส์ 2P เชื่อมต่อสายขั้วบวกขาเข้าของคุณเข้ากับด้านบนของขั้ว 1 (ทำเครื่องหมายเป็นขั้วบวก) และสายขั้วลบขาเข้าของคุณเข้ากับด้านบนของขั้ว 2 (ทำเครื่องหมายเป็นลบ) คำเตือน: การกลับรูปแบบนี้จะป้องกันไม่ให้แม่เหล็กภายในดันส่วนโค้งเข้าไปในช่องระบายความร้อน

4. สกรูเทอร์มินัลแรงบิด:การเชื่อมต่อที่ปลอดภัย ใส่แกนลวดทองแดงที่ปอกสะอาดแล้วเข้าไปในแคลมป์อุโมงค์แบบหยักจนสุด ใช้ไขควงทอร์คที่ปรับเทียบแล้ว ขันสกรูขั้วต่อให้แน่นเป็น 2.0–2.5 Nm การเชื่อมต่อขั้วต่อที่หลวมจะทำให้เกิดความร้อนเฉพาะจุดซึ่งนำไปสู่การสะดุดความร้อนก่อนเวลาอันควร

คำถามที่พบบ่อยเกี่ยวกับการสมัคร

อะไรทำให้ NC ซีรีส์ 10kA ปลอดภัยกว่าทางเลือก 6kA มาตรฐานสำหรับระบบแบตเตอรี่

แบตเตอรีแบตสามารถส่งกระแสไฟฟ้าลัดวงจรขนาดใหญ่ได้ภายในมิลลิวินาทีระหว่างเกิดข้อผิดพลาดโดยตรง เบรกเกอร์ที่มีพิกัดกระแสไฟเพียง 6kA อาจประสบกับการเชื่อมแบบสัมผัสหรือการแตกหักของตัวเครื่อง หากพลังงานที่เกิดข้อผิดพลาดเกินขีดจำกัดทางกล ระดับ 10kA ที่อัปเกรดแล้วของ NC ซีรีส์ 2P DC Miniature Circuit Breaker ช่วยให้มั่นใจได้ว่าจะสามารถเคลียร์วงจรลัดวงจรของแบตเตอรี่พลังงานสูงที่รุนแรงได้อย่างปลอดภัย โดยไม่ทำลายตัวเรือนเบรกเกอร์หรือสร้างความเสียหายให้กับส่วนประกอบในบริเวณใกล้เคียง

เบรกเกอร์ NC ซีรีส์ 2P สามารถต่อสายเป็นอนุกรมเพื่อจัดการกับแรงดันไฟฟ้ากระแสตรงที่สูงขึ้นได้หรือไม่

ใช่. หากแรงดันไฟฟ้าของระบบของคุณเกินพิกัดขั้วเดียว คุณสามารถเดินตัวนำไฟฟ้าเชิงบวกผ่านขั้วทั้งสองแบบอนุกรมได้ (เข้าที่ด้านบนของขั้ว 1 กระโดดจากด้านล่างของขั้ว 1 ไปที่ด้านบนของขั้ว 2 และออกจากด้านล่างของขั้ว 2) ซึ่งจะแบ่งแรงดันไฟฟ้าทั้งหมดออกเป็นห้องโค้งสองห้องแยกกัน ช่วยให้เบรกเกอร์จัดการแรงดันไฟฟ้าโดยรวมที่สูงขึ้นได้อย่างปลอดภัย

วิศวกรออกแบบควรคำนึงถึงความร้อนโดยรอบสูงภายในเปลือกนอกที่ปิดสนิทอย่างไร

แถบโลหะคู่ภายในได้รับการสอบเทียบที่เส้นฐานมาตรฐานโรงงานที่ 30°C เมื่อติดตั้งภายในกล่องผสมกลางแจ้งที่ไม่มีการระบายอากาศ ซึ่งความร้อนโดยรอบและแสงแดดโดยตรงทำให้อุณหภูมิภายในสูงถึง 55°C องค์ประกอบโลหะคู่จะขยายตัวก่อน ซึ่งจะลดจุดทริประบายความร้อนจริงลงเหลือประมาณ 83% ถึง 85% ของกระแสไฟที่กำหนด เพื่อป้องกันการสะดุด วิศวกรควรรวมบานเกล็ดระบายความร้อนแบบพาสซีฟหรือเพิ่มขนาดพิกัดของเบรกเกอร์โดยใช้ตารางลดความร้อนมาตรฐาน
