เซอร์กิตเบรกเกอร์จิ๋วทองแดง MCB

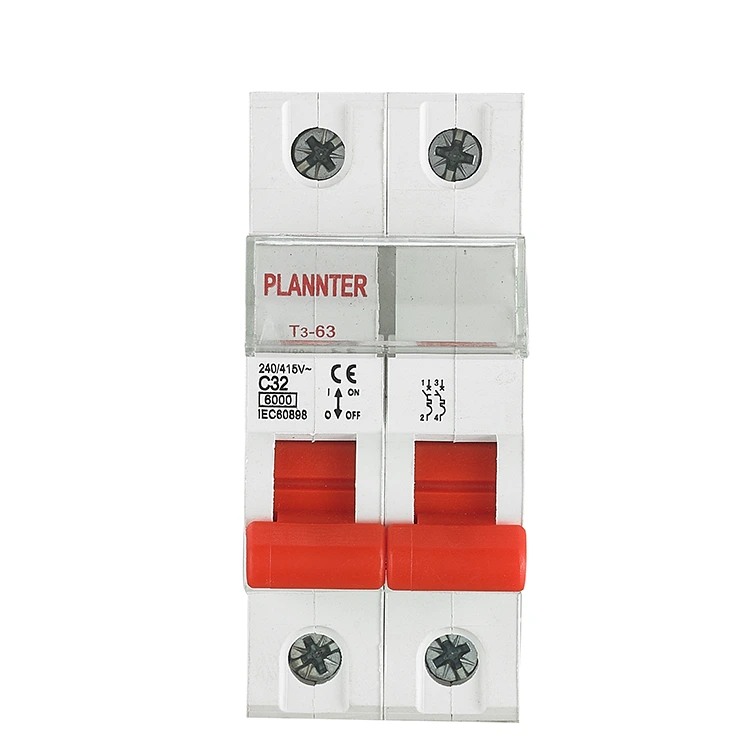

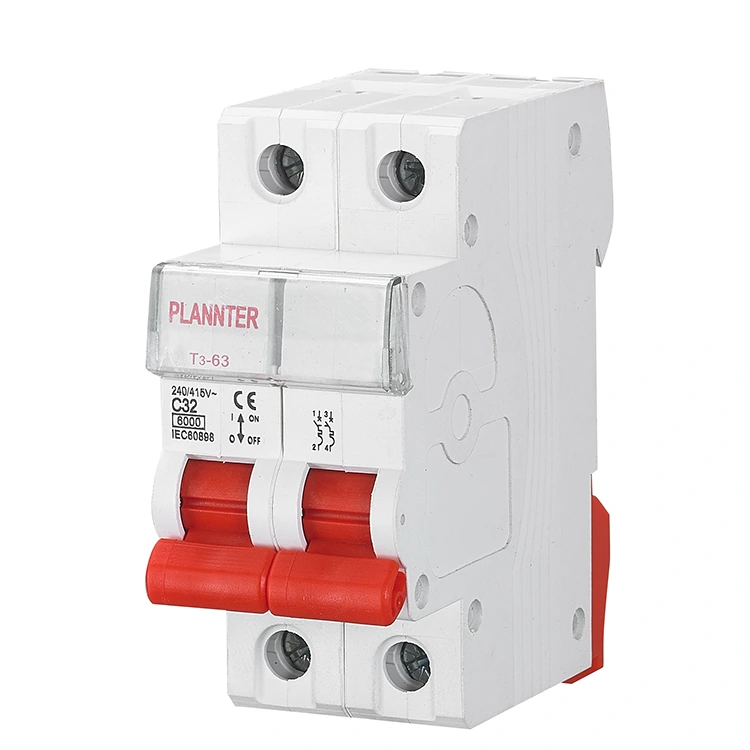

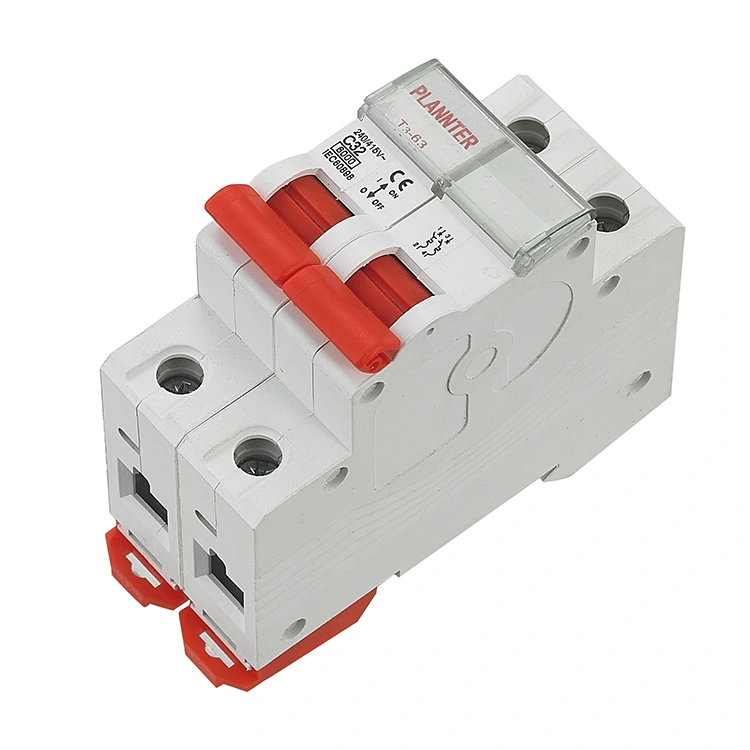

ทองแดง MCB Miniature Circuit Breaker เป็นเบรกเกอร์ขนาดเล็ก DC แรงดันต่ำ (MCB) ที่ป้องกันวงจรจากการลัดวงจรและกระแสเกินพิกัด มีกระแสไฟพิกัด 2P, 32A และเส้นโค้งการปล่อยประเภท C พิกัดพิกัดการลัดวงจรสูงสุด 6kA และมีอายุการใช้งานเชิงกลสูงสุด 10,000 รอบ สามารถติดตั้งบนราง DIN ได้ เหมาะสำหรับวงจรไฟฟ้ากระแสตรง เช่น การควบคุมทางอุตสาหกรรมและระบบอัตโนมัติ การขนส่ง พลังงานทดแทน ฯลฯ

ส่วนประกอบใดของ Copper Miniature Circuit Breaker (MCB) ใช้ทองแดง?

เมื่อออกแบบและผลิต MCB ทองแดง PUGAO ใช้วัสดุทองแดงคุณภาพสูงในสามด้านที่สำคัญ:

1. ผู้ติดต่อ:

นี่คือองค์ประกอบที่สำคัญที่สุด ใช้โลหะผสมเงิน-ดีบุกออกไซด์ โลหะผสมเงิน-แคดเมียมออกไซด์ หรือวัสดุผสมทองแดงที่มีเงินเป็นหลัก

การทำงาน: เมื่อรบกวนกระแสสูง หน้าสัมผัสจะสร้างส่วนโค้งไฟฟ้า โลหะผสมทองแดง/เงินมีความต้านทานความร้อนสูงและทนต่อการระเหย ทำให้มั่นใจได้ว่าหน้าสัมผัสจะไม่เชื่อมติดกันหลังจากเกิดการสะดุดซ้ำๆ

2. หน่วยการเดินทางแม่เหล็ก:

ขดลวดแม่เหล็กไฟฟ้าที่อยู่ภายใน MCB ซึ่งทำหน้าที่ป้องกันการลัดวงจร ถูกพันโดยใช้ลวดทองแดงเคลือบ

การทำงาน: ลวดทองแดงมีความต้านทานไฟฟ้าต่ำและให้ความร้อนน้อยที่สุด นอกจากนี้ ยังช่วยสร้างสนามแม่เหล็กที่แม่นยำยิ่งขึ้น ดังนั้นจึงรับประกันแรงดึงดูดของแม่เหล็กทันทีและการสะดุดในกรณีที่ไฟฟ้าลัดวงจร

3. เทอร์มินัลและบัสบาร์:

ส่วนประกอบโลหะที่อยู่ในพอร์ตอินพุตและเอาต์พุตกำลังไฟของผลิตภัณฑ์สร้างจากทองแดงสีแดง (ทองแดงบริสุทธิ์) หรือทองเหลือง ฟังก์ชัน: ช่วยให้มั่นใจได้ถึงความต้านทานการสัมผัสที่ต่ำมากเมื่อเชื่อมต่อสายไฟแล้ว ป้องกันไม่ให้ส่วนประกอบร้อนเกินไปและทำให้ตัวเรือนละลาย ซึ่งเป็นความเสี่ยงที่เกี่ยวข้องกับการไหลของกระแสสูงเป็นเวลานาน

ทองแดงกับเหล็ก/อะลูมิเนียม: ความสำคัญสำหรับ MCB

การทำงาน

1. การป้องกันวงจร หลีกเลี่ยงความเสี่ยงด้านความปลอดภัย

ในระหว่างการทำงานของวงจร AC หากกระแสไฟเกินเนื่องจากอุปกรณ์ขัดข้อง อายุของสายไฟ โหลดสูง หรือการลัดวงจรทำให้เกิดกระแสไฟสูงทันที อาจทำให้อุปกรณ์ไหม้ ไฟไหม้วงจร และผลที่ตามมาร้ายแรงอื่น ๆ เซอร์กิตเบรกเกอร์จิ๋ว Copper MCB นี้สามารถตรวจสอบการเปลี่ยนแปลงปัจจุบันแบบเรียลไทม์ และเมื่อมีการเปลี่ยนแปลงปัจจุบัน PUGAO สามารถตรวจสอบการเปลี่ยนแปลงปัจจุบันแบบเรียลไทม์ เมื่อกระแสเกินค่าที่กำหนด กลไกการตัดการเชื่อมต่อภายในจะทำงานอย่างรวดเร็วและตัดสายไฟและสายศูนย์พร้อมกัน ตัดแหล่งจ่ายไฟออกโดยสมบูรณ์ ซึ่งลดความเสี่ยงด้านความปลอดภัย

2. แยกแหล่งจ่ายไฟออกอย่างสมบูรณ์ ปรับปรุงความปลอดภัยในการทำงาน

ในการบำรุงรักษาวงจร การเปลี่ยนอุปกรณ์ หรือการบำรุงรักษารายวัน จำเป็นต้องตรวจสอบให้แน่ใจว่าวงจรถูกแยกออกจากแหล่งจ่ายไฟโดยสิ้นเชิง เพื่อหลีกเลี่ยงอุบัติเหตุไฟฟ้าช็อต เซอร์กิตเบรกเกอร์ขนาดเล็ก Copper MCB ของ PUGAO ได้รับการออกแบบมาเพื่อป้องกันการทำงานโดยไม่ตั้งใจ และมีตัวบ่งชี้สถานะการเปิด-ปิดที่ชัดเจน ซึ่งช่วยให้ผู้ควบคุมสามารถระบุได้โดยสัญชาตญาณว่าวงจรเปิดอยู่หรือไม่ ซึ่งช่วยเพิ่มปัจจัยด้านความปลอดภัยในการทำงาน

3. ปรับให้เข้ากับโหลดกำลังสูงเฟสเดียวและแหล่งจ่ายไฟที่เสถียร

ตัวอย่างเช่น เครื่องใช้ไฟฟ้ากำลังสูงในครัวเรือน (เครื่องปรับอากาศ เครื่องทำน้ำอุ่น) ระบบไฟส่องสว่างเชิงพาณิชย์ อุปกรณ์อุตสาหกรรมเฟสเดียว ฯลฯ จำเป็นต้องมีอุปกรณ์ป้องกันวงจรที่เชื่อถือได้เพื่อให้การทำงานมีเสถียรภาพ มีพิกัดกระแสที่หลากหลายสำหรับการใช้งานตั้งแต่ 6A ถึง 63A เซอร์กิตเบรกเกอร์ขนาดเล็ก Copper MCB มีจำหน่ายในช่วงพิกัดกระแสไฟฟ้าที่หลากหลายตั้งแต่ 6A ถึง 63A มีพิกัดกระแสที่หลากหลายตั้งแต่ 6A ถึง 63A ซึ่งสามารถเลือกได้อย่างยืดหยุ่นตามความต้องการโหลด ไม่เพียงตอบสนองความต้องการในปัจจุบันของอุปกรณ์กำลังสูงเท่านั้น แต่ยังตัดวงจรในเวลาที่เกิดความผิดปกติ เพื่อให้มั่นใจว่าอุปกรณ์ทำงานได้อย่างเสถียร และเพื่อลดการหยุดชะงักของการผลิตหรืออายุการใช้งานเนื่องจากวงจรขัดข้อง

จะระบุเซอร์กิตเบรกเกอร์ทองแดงขนาดเล็ก (MCB) ของแท้ได้อย่างไร

ในฐานะแบรนด์ที่ได้รับการสนับสนุนจากความเชี่ยวชาญด้านการผลิตมากว่าทศวรรษ ซีรีส์ MCB ทองแดงทั้งหมดของ PUGAO มอบมากกว่าการรับประกันด้วยวาจาเกี่ยวกับวัสดุ เราให้คำแนะนำจากผู้เชี่ยวชาญในระหว่างกระบวนการเลือกผลิตภัณฑ์และจัดหาใบรับรองการทดสอบที่ครอบคลุมควบคู่ไปกับผลิตภัณฑ์ของเรา คุณสามารถตรวจสอบว่า MCB ตรงตามข้อกำหนด "ทองแดงทั้งหมด" ที่กำหนดหรือไม่โดยการตรวจสอบคุณลักษณะสำคัญต่อไปนี้:

ทำลายความจุ: เซอร์กิตเบรกเกอร์ที่มีความสามารถในการตัดกระแสไฟ 6kA หรือ 10kA จะต้องใช้ส่วนประกอบทองแดงภายในคุณภาพสูงเพื่อทนต่อพลังงานอันมหาศาลที่เกิดขึ้นระหว่างเหตุการณ์ไฟฟ้าลัดวงจร

น้ำหนักสินค้า: สำหรับยูนิตที่มีข้อมูลจำเพาะเดียวกัน เซอร์กิตเบรกเกอร์ที่มีส่วนประกอบภายในที่เป็นทองแดงทั้งหมดจะรู้สึกหนักขึ้นอย่างเห็นได้ชัดเมื่อสัมผัส

มาตรฐานการเพิ่มขึ้นของอุณหภูมิ: การปฏิบัติตามมาตรฐาน IEC 60898-1 ซึ่งกำหนดข้อจำกัดที่เข้มงวดเกี่ยวกับการเพิ่มขึ้นของอุณหภูมิ กำหนดให้ใช้ส่วนประกอบภายในที่เป็นทองแดงทั้งหมดแต่เพียงผู้เดียว

คำถามที่พบบ่อย

ถาม: เหตุใด Copper MCB จึงมีราคาแพงกว่า MCB มาตรฐาน

ตอบ: ราคาทองแดงมากกว่าอลูมิเนียมสามเท่าและมากกว่าเหล็กห้าเท่า เบี้ยประกันที่คุณจ่ายครอบคลุมการรับประกันว่าเบรกเกอร์จะไม่สะดุดในช่วงเวลาสำคัญ เช่นเดียวกับส่วนเพิ่มด้านความปลอดภัยที่จำเป็นในการป้องกันเพลิงไหม้

ถาม: เซอร์กิตเบรกเกอร์ PUGAO ทั้งหมดทำจากทองแดงหรือไม่

ก. ใช่. สำหรับสายผลิตภัณฑ์ทั้งหมดของเรา PUGAO ใช้ทองแดงหรือโลหะผสมทองแดงสำหรับส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าหลักทั้งหมด เพื่อให้มั่นใจว่าสอดคล้องกับมาตรฐานสากล IEC 60898 โดยสมบูรณ์

ถาม: Copper MCB เหมาะสำหรับใช้ในบ้านหรือไม่

ตอบ: อย่างแน่นอน แม้ว่ากระแสไฟฟ้าในครัวเรือนโดยทั่วไปจะไม่สูงมาก แต่สายไฟมักถูกซ่อนไว้ภายในผนัง หากเบรกเกอร์เกิดความร้อนมากเกินไปหรือไฟฟ้าลัดวงจรทำให้เกิดไฟไหม้ ผลที่ตามมาอาจเป็นหายนะได้ การใช้ MCB ทองแดงแสดงถึงความรับผิดชอบระดับสูงสุดที่คุณสามารถทำได้เพื่อความปลอดภัยของครอบครัว
