เบรกเกอร์สวิตช์แอร์

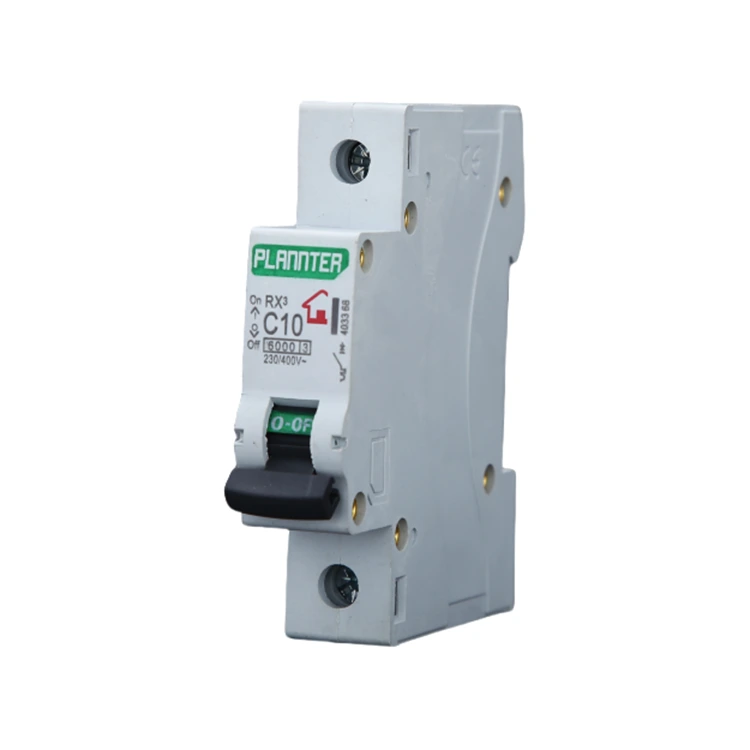

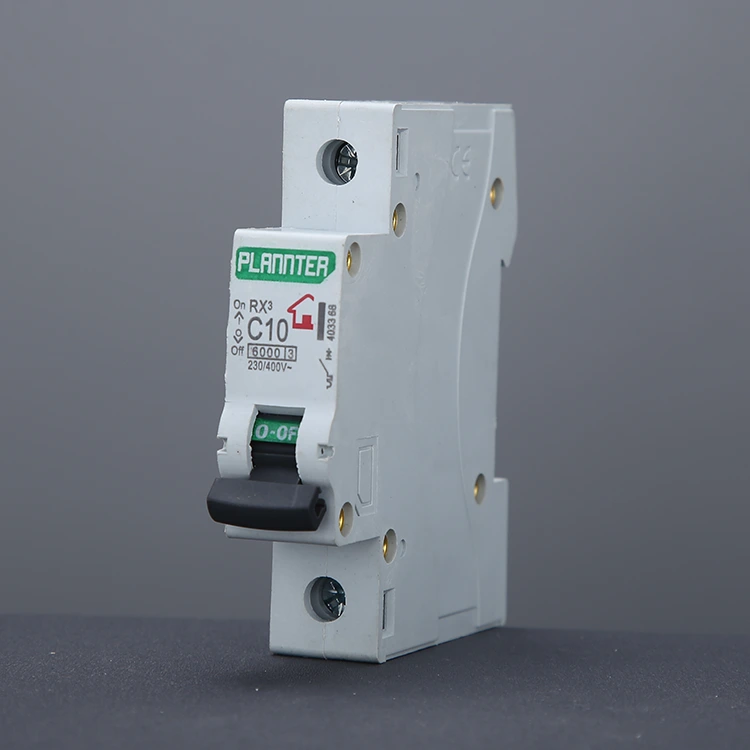

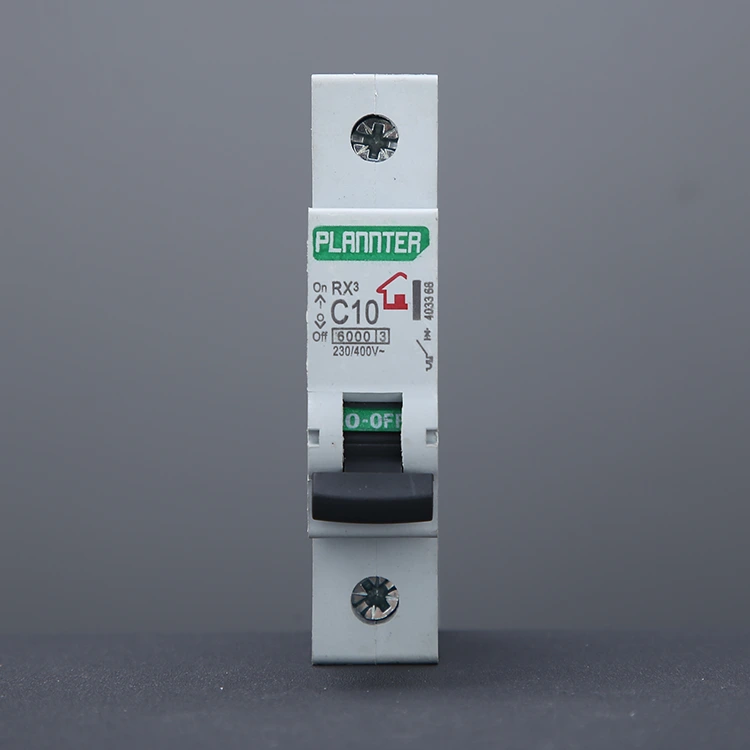

PUGAO (Plannter Electric) เป็นผู้ผลิตและซัพพลายเออร์ระดับมืออาชีพในประเทศจีน ปริมาตรของเบรกเกอร์สวิตช์ลม (MCB) ของเรามีเพียง 1/3 ของผลิตภัณฑ์แบบดั้งเดิม (ความกว้าง 1P มาตรฐาน 18 มม.) รองรับการติดตั้งราง สามารถควบคุมเวลาเปลี่ยนได้ภายใน 2 นาที และเปลือกโปร่งใสสะดวกในการแก้ไขปัญหา ประสิทธิภาพด้านความปลอดภัย ด้วยการปล่อยความร้อนเกินพิกัดและการป้องกันการปล่อยแม่เหล็กลัดวงจรสองเท่า เทคโนโลยีการดับเพลิงแบบอาร์คสามารถทนต่อแรงดันการกู้คืน 400V เวลาในการดับเพลิงแบบอาร์ค <0.1 วินาที

เบรกเกอร์สวิตช์อากาศมีความสามารถในการปรับตัวได้กว้าง เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิ -5°C ถึง 40°C ข้อได้เปรียบทางเศรษฐกิจแสดงให้เห็นได้จากอายุการใช้งาน 10,000 ครั้ง โดยมีต้นทุนที่ต่ำกว่าระบบฟิวส์ถึง 40% การใช้งานต่างๆ ได้แก่ การป้องกันวงจรภายในประเทศและวงจรอุตสาหกรรม โดยการเลือกต้องเน้นที่พิกัดกระแส (6A-125A) พิกัดกระแสไฟกระชาก (6kA สำหรับในบ้าน และ ≥10kA สำหรับอุตสาหกรรม

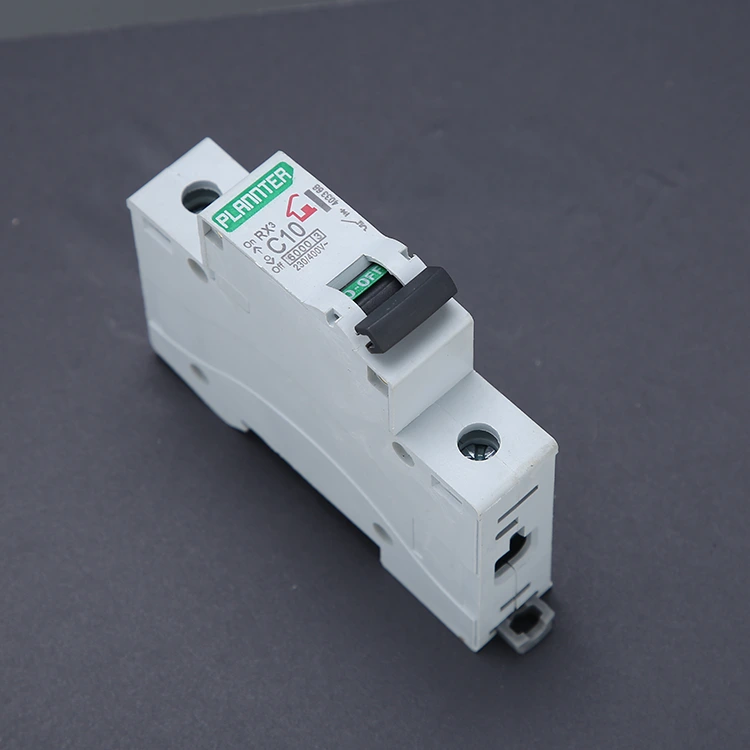

Air-Switch Circuit Breaker คืออะไร?

Air-Switch Circuit Breaker เป็นอุปกรณ์ป้องกันวงจรที่ใช้อากาศเป็นสื่อในการดับไฟ ได้รับการออกแบบมาเพื่อตัดการจ่ายไฟโดยอัตโนมัติในกรณีที่เกิดการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร จึงช่วยปกป้องความปลอดภัยของทั้งสายไฟและอุปกรณ์

เมื่อสวิตช์ขัดขวางการไหลของกระแสสูง จะเกิดส่วนโค้งไฟฟ้าอุณหภูมิสูงที่รุนแรงขึ้นระหว่างหน้าสัมผัส หากส่วนโค้งนี้ไม่ดับทันที สวิตช์อาจไหม้หรือทำให้เกิดเพลิงไหม้ได้

สวิตช์อากาศมีห้องดับเพลิงส่วนโค้งภายในที่ออกแบบมาเป็นพิเศษ เมื่อส่วนโค้งถูกสร้างขึ้น มันจะถูกผลักเข้าไปในห้องนี้ ซึ่งจะถูกแบ่งออกเป็นส่วนโค้งเล็กๆ จำนวนมาก และระบายความร้อนอย่างรวดเร็วด้วยอากาศโดยรอบ ส่งผลให้ส่วนโค้งดับลง

แอปพลิเคชัน

1. การปกป้องเครื่องใช้ในครัวเรือน: เซอร์กิตเบรกเกอร์ขนาดเล็กถูกนำมาใช้กันอย่างแพร่หลายในเครื่องปรับอากาศ เครื่องซักผ้า และเครื่องใช้ไฟฟ้าภายในบ้านอื่น ๆ เพื่อความปลอดภัยในการใช้ไฟฟ้าในครัวเรือน ปกป้องอุปกรณ์และความปลอดภัยส่วนบุคคล

2. การใช้งานทางอุตสาหกรรม: เซอร์กิตเบรกเกอร์แบบ Air-Switch มีความสำคัญมากในระบบอัตโนมัติทางอุตสาหกรรม ระบบไฟฟ้า และอุปกรณ์สื่อสาร การป้องกันการโอเวอร์โหลดและการลัดวงจร ซึ่งสามารถรับประกันการทำงานที่เสถียรแม้ในระบบไฟฟ้าที่ซับซ้อน

ข้อได้เปรียบ

ประสิทธิภาพด้านความปลอดภัยที่ดี: PUGAO มีทีมงานด้านเทคนิคเป็นของตัวเองและใช้เทคโนโลยีการควบคุมอิเล็กทรอนิกส์ขั้นสูง ซึ่งมีฟังก์ชันการป้องกันความปลอดภัยขั้นสูง และสามารถตัดไฟโดยอัตโนมัติเมื่อกระแสไฟฟ้าผิดปกติ จึงป้องกันอัคคีภัยและอุบัติเหตุอื่น ๆ ได้อย่างมีประสิทธิภาพ

ติดตั้งและบำรุงรักษาง่าย: กะทัดรัดและสะดวกสบายไม่ว่าจะติดตั้งอุปกรณ์ใหม่หรือยกเครื่องวงจรก็ง่ายและรวดเร็วในการบำรุงรักษาและเปลี่ยนใหม่ทุกวัน

การบังคับใช้ที่แข็งแกร่ง: เซอร์กิตเบรกเกอร์แบบ Air-Switch สามารถปรับแต่งได้ตามความต้องการของระบบไฟฟ้าที่แตกต่างกัน รวมถึงพารามิเตอร์ข้อมูลจำเพาะ ยี่ห้อ ฯลฯ

คำแนะนำการใช้งาน

1. เลือกกระแสไฟพิกัดที่ถูกต้อง

กระแสไฟที่กำหนดของเบรกเกอร์สวิตช์ลมควรอยู่ที่ ≥ 1.2 ถึง 1.5 เท่าของกระแสโหลดจริง การเลือกพิกัดที่ต่ำเกินไปอาจทำให้สะดุดบ่อยครั้ง ในขณะที่การเลือกพิกัดที่สูงเกินไปจะส่งผลต่อความไวในการป้องกัน โปรดระบุรายละเอียดเฉพาะของโครงการของคุณ แล้ว PUGAO จะประเมินความต้องการของคุณและแนะนำวิธีแก้ปัญหาที่เหมาะสม

2. เลือกเส้นโค้งการสะดุดที่เหมาะสมโดยพิจารณาจากโหลด

ประเภท B: โหลดแสงสว่างและความต้านทาน

ประเภท C: อุปกรณ์อเนกประสงค์ ปลั๊กไฟ และมอเตอร์ขนาดเล็ก

ประเภท D: อุปกรณ์ที่มีกระแสไหลเข้าสูงและมอเตอร์ขนาดใหญ่

หากคุณไม่แน่ใจ ให้จัดลำดับความสำคัญของการเลือก C-Curve เนื่องจากมีความคล่องตัวสูงสุด

3. การติดตั้งที่เหมาะสม

เมื่อติดตั้ง ACB จะต้องติดตั้งบนราง DIN มาตรฐาน ขั้วต่อสายไฟจะต้องขันให้แน่นเพื่อป้องกันการคลายตัวและความร้อนสูงเกินไปตามมา ใช้สายไฟที่เป็นไปตามข้อกำหนดเกจที่ระบุ (เช่น สำหรับพิกัด 32A แนะนำให้ใช้หน้าตัดของสายไฟ ≥ 4 มม.²)

สภาพแวดล้อมการติดตั้งที่แนะนำ: ติดตั้งภายในกล่องกระจายที่แห้งและมีอากาศถ่ายเทได้ดี หลีกเลี่ยงการสัมผัสกับอุณหภูมิ ความชื้น หรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูง หากจำเป็น ให้ติดตั้งตู้ป้องกันเพิ่มเติม

4. หลีกเลี่ยงการทำงานแบบเต็มโหลดเป็นเวลานาน

ขอแนะนำให้รักษากระแสไฟในการทำงานจริงให้อยู่ภายใน 70%–80% ของค่าพิกัด การทำงานที่โหลดเต็มที่เป็นเวลานานอาจทำให้อุณหภูมิเพิ่มขึ้นมากเกินไปและอายุการใช้งานสั้นลง

ข้อผิดพลาดทั่วไปและการแก้ไขปัญหา

ข้อผิดพลาดในเซอร์กิตเบรกเกอร์แบบ Air-Switch มักเกิดจากการโอเวอร์โหลด สายไฟไม่ดี หรือการเลือกใช้ผลิตภัณฑ์ที่ไม่เหมาะสม ด้วยความมั่นใจในการเลือกผลิตภัณฑ์ที่ถูกต้อง การติดตั้งที่เหมาะสม และการตรวจสอบอย่างสม่ำเสมอ สามารถหลีกเลี่ยงปัญหาที่อาจเกิดขึ้นได้มากกว่า 90% ได้อย่างมีประสิทธิภาพ

นอกจากการส่งมอบผลิตภัณฑ์ของคุณแล้ว เรายังให้คำแนะนำที่ครอบคลุมเกี่ยวกับการติดตั้ง การใช้งาน และการบำรุงรักษา รายการปัญหาทั่วไปต่อไปนี้เป็นข้อมูลอ้างอิงที่เป็นประโยชน์

1.สะดุดล้มบ่อยๆ

อาการ: หลังจากใช้งานเครื่องใช้ไฟฟ้ากำลังสูงเป็นระยะเวลาหนึ่ง เบรกเกอร์จะตัดการทำงานโดยอัตโนมัติ และสวิตช์จะรู้สึกอุ่นเมื่อสัมผัสอย่างเห็นได้ชัด

สาเหตุ:

โหลดมากเกินไป: กระแสรวมที่ดึงโดยอุปกรณ์ที่ทำงานภายในวงจรเกินความจุกระแสไฟที่กำหนดของเบรกเกอร์

อุณหภูมิแวดล้อมสูง: การกระจายความร้อนที่ไม่ดีภายในกล่องกระจายทำให้ส่วนประกอบการตรวจจับความร้อนภายในของเซอร์กิตเบรกเกอร์ทำงานก่อนเวลาอันควร

สารละลาย: ลดจำนวนเครื่องใช้ไฟฟ้ากำลังสูงที่เชื่อมต่อกับวงจรเดียวกันเพื่อกระจายโหลด

หากจำเป็นต้องมีโหลดจริงและข้อกำหนดสายไฟที่มีอยู่อนุญาต ให้อัปเกรดเป็นเบรกเกอร์ที่มีพิกัดกระแสไฟสูงกว่า

2. การสะดุดทันที

อาการ: ทันทีหลังจากปิดเซอร์กิตเบรกเกอร์หรือเสียบปลั๊กอุปกรณ์เฉพาะ เบรกเกอร์จะตัดการทำงานทันที โดยมักมีเสียงดังปังหรือประกายไฟที่มองเห็นได้

สาเหตุ:

การลัดวงจรของสาย: สายไฟที่มีกระแสไฟฟ้าสัมผัสโดยตรงกับสายไฟที่เป็นกลาง

อุปกรณ์เสียหาย: เกิดไฟฟ้าขัดข้องภายในหรือไฟฟ้าลัดวงจรภายในอุปกรณ์ที่เชื่อมต่อเครื่องใดเครื่องหนึ่ง

สารละลาย: อย่าพยายามฝืนปิดเบรกเกอร์ซ้ำๆ ถอดปลั๊กอุปกรณ์ทั้งหมดที่เชื่อมต่อกับวงจรนั้น จากนั้นลองปิดเบรกเกอร์อีกครั้ง

หากเบรกเกอร์ไม่ตัดการทำงานอีกต่อไป แสดงว่าอุปกรณ์ตัวใดตัวหนึ่งชำรุด หากยังคงสะดุดแสดงว่าสายไฟที่ฝังอยู่ภายในผนังชำรุดต้องได้รับการตรวจสอบจากช่างไฟฟ้ามืออาชีพ

3. คันโยกสลับไม่สามารถรีเซ็ตได้

อาการ: หลังจากสะดุด คันโยกจะรู้สึกหลวมหรือเดินกะเผลก เมื่อผลักไปที่ตำแหน่ง "เปิด" มันจะเด้งกลับไปที่ตำแหน่ง "ปิด" ทันที

สาเหตุ:

ข้อผิดพลาดไม่ได้รับการแก้ไข: ยังมีไฟฟ้าลัดวงจรหรือโอเวอร์โหลดขั้นรุนแรงอยู่ภายในสาย กลไก "ฟรีทริป" ของเซอร์กิตเบรกเกอร์มีส่วนร่วมเพื่อให้การป้องกัน

ความเสียหายของกลไกภายใน: หลังจากเกิดเหตุการณ์ไฟฟ้าลัดวงจรอย่างรุนแรง หน้าสัมผัสภายในอาจเชื่อมติดกัน หรือสปริงเชิงกลอาจได้รับความเสียหายจากความล้า

สารละลาย: ขั้นแรก ตรวจสอบเพื่อดูว่าปุ่มรีเซ็ตบนอุปกรณ์กระแสเหลือ (RCD) เด้งออกมาหรือไม่

หากคุณไม่สามารถปิดเบรกเกอร์ได้แม้ว่าจะวินิจฉัยข้อผิดพลาดภายนอกแล้วก็ตาม แสดงว่าเบรกเกอร์เสียหายและต้องเปลี่ยนใหม่

4. ขั้วต่อมีความร้อนสูงเกินไปหรือการเปลี่ยนสีของตัวเครื่อง

อาการ: ตรวจพบกลิ่นไหม้ หรือตัวเรือนพลาสติกรอบๆ ขั้วสายไฟของเซอร์กิตเบรกเกอร์ปรากฏเป็นสีเหลืองหรือดำคล้ำ

สาเหตุ:

การเชื่อมต่อที่หลวม: สิ่งนี้ถือเป็นอันตรายที่อันตรายที่สุด การไม่ขันสกรูให้แน่นจะเพิ่มความต้านทานต่อการสัมผัส ทำให้เกิดความร้อนสูง

เกจลวดไม่ตรงกัน: การใช้สายไฟที่บางเกินไปส่งผลให้ความร้อนถูกถ่ายเทไปยังเซอร์กิตเบรกเกอร์โดยตรง

สารละลาย: ตัดไฟทันที! ตัดปลายสายไฟที่ไหม้ออก ลอกฉนวนออกใหม่ และขันสกรูให้แน่น หากตัวเรือนของเซอร์กิตเบรกเกอร์เสียรูปเนื่องจากความร้อน จะต้องเปลี่ยนทั้งชุด

5. เสียงหึ่งที่แตกต่างระหว่างการใช้งาน

อาการ: ขณะทำงาน เซอร์กิตเบรกเกอร์จะส่งเสียงหึ่งแม่เหล็กไฟฟ้าเบาๆ อย่างต่อเนื่อง (ลักษณะของกระแสไฟ AC)

สาเหตุ:

การสั่นสะเทือนของกลไกแม่เหล็กไฟฟ้า: กระดองแม่เหล็กไฟฟ้าภายในไม่สม่ำเสมอหรือมีวัตถุแปลกปลอมเข้าไปในกลไก

โหลดกระแสไฟฟ้าสูง: เมื่อทำงานใกล้เต็มประสิทธิภาพ แรงสนามแม่เหล็กจะทำให้ส่วนประกอบภายในสะท้อนกลับเล็กน้อย

วิธีแก้ไข: โดยทั่วไปแล้วเสียงหึ่งๆ ที่เบามากถือเป็นเรื่องปกติ อย่างไรก็ตาม หากเสียงดังหรือรุนแรง—โดยเฉพาะอย่างยิ่งหากมีความร้อนสูงเกินไป—แสดงว่าส่วนประกอบภายในมีอายุมากขึ้น แนะนำให้เปลี่ยนเครื่อง
