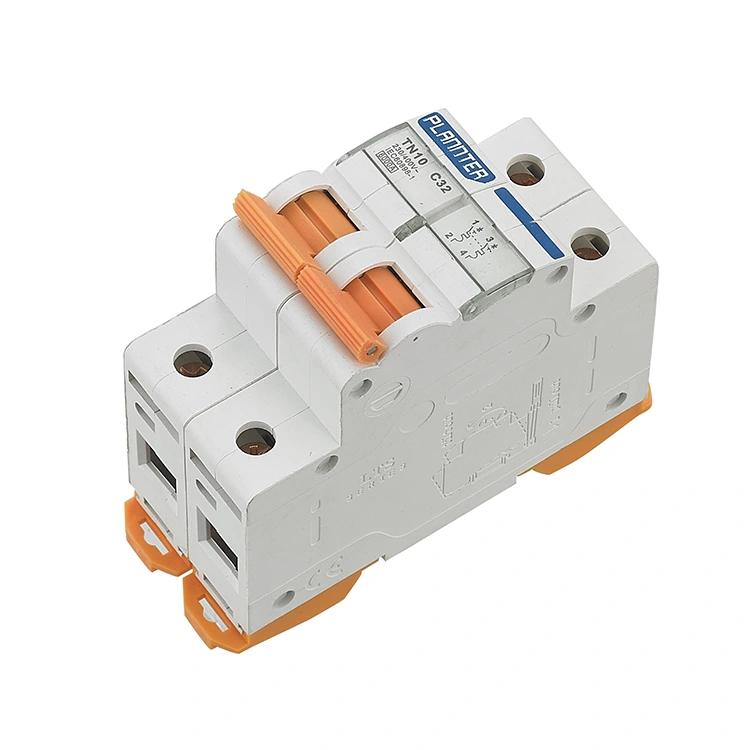

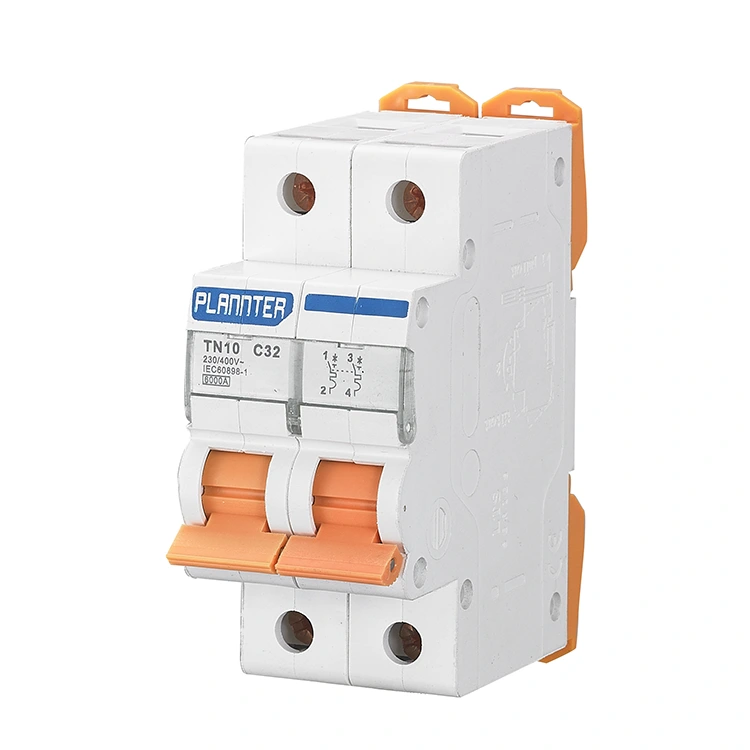

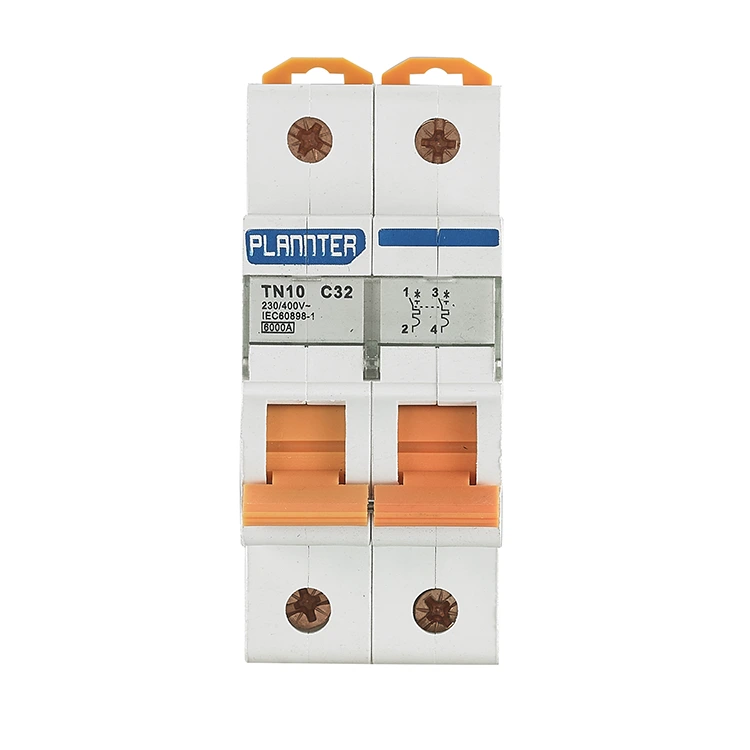

เบรกเกอร์ขนาดเล็กความจุทำลายสูง 32A

PUGAO (Plannter Electric) 32A มินิเซอร์กิตเบรกเกอร์ความจุทำลายสูงเป็นอุปกรณ์ป้องกันที่ควบคุมขั้วทั้งสอง (ไฟและศูนย์) ในเวลาเดียวกัน เมื่อเปรียบเทียบกับเซอร์กิตเบรกเกอร์ขั้วเดียวที่ตัดเฉพาะสายไฟเท่านั้น เบรกเกอร์จะแยกวงจรได้อย่างสมบูรณ์และให้ระดับความปลอดภัยที่สูงกว่า เมื่อเกิดข้อผิดพลาดเกินพิกัดหรือลัดวงจรในวงจร ผลิตภัณฑ์จะตอบสนองอย่างรวดเร็วเพื่อตัดเส้นทางกระแสของขั้วทั้งสองพร้อมกัน ป้องกันอันตรายด้านความปลอดภัยที่อาจเกิดจากเส้นศูนย์ที่มีประจุได้อย่างมีประสิทธิภาพ

ช่วงพิกัดกระแสไฟของผลิตภัณฑ์อยู่ที่ตั้งแต่ 6A ถึง 63A ซึ่งครอบคลุมความต้องการของสถานการณ์การใช้งานส่วนใหญ่ ความสามารถในการขัดจังหวะสูงถึง 6kA ซึ่งช่วยให้มั่นใจได้ว่ากระแสไฟลัดจะยังคงสามารถตัดได้อย่างน่าเชื่อถือในกรณีที่เกิดการลัดวงจรอย่างรุนแรง

มินิเซอร์กิตเบรกเกอร์ความจุทำลายสูงขนาด 32A คืออะไร?

มินิเซอร์กิตเบรกเกอร์ความจุทำลายสูงขนาด 32A เป็นอุปกรณ์ป้องกันแรงดันต่ำที่มีกระแสไฟพิกัด 32 แอมแปร์และมีความสามารถในการทำลายไฟฟ้าลัดวงจรสูง ได้รับการออกแบบมาเพื่อให้การป้องกันด้านความปลอดภัยสำหรับวงจรไฟฟ้าที่ทำงานในสภาพแวดล้อมที่มีกระแสไฟฟ้าลัดสูง

เช่นเดียวกับเซอร์กิตเบรกเกอร์มาตรฐาน มันทำหน้าที่ป้องกันวงจรพิกัด 32 แอมแปร์ (โดยทั่วไปจะสอดคล้องกับสายเคเบิลขนาด 6 มม.² หรือ 10 มม.²) และเหมาะสำหรับการใช้งาน เช่น เครื่องปรับอากาศ เครื่องทำน้ำอุ่น หรืออุปกรณ์อุตสาหกรรมขนาดเล็ก

คำว่า "ความสามารถในการทำลายล้าง" หมายถึงขนาดกระแสสูงสุดที่เบรกเกอร์นี้สามารถตัดการทำงานได้อย่างปลอดภัยในระหว่างเกิดข้อผิดพลาดจากการลัดวงจรโดยไม่เกิดความเสียหาย โดยเฉพาะอย่างยิ่ง โดยที่หน้าสัมผัสไม่เชื่อมติดกัน ระเบิด หรือติดไฟ

เซอร์กิตเบรกเกอร์แบบมาตรฐานมักจะมีพิกัดการแตกหักที่ 4.5kA หรือ 6kA ในขณะที่รุ่นที่มีความสามารถในการเบรกสูงจะมีพิกัดการแตกหักที่ 10kA หรือสูงกว่า

ในกรณีที่เกิดการลัดวงจรอย่างรุนแรง กระแสไฟทันทีสามารถพุ่งสูงถึง 8,000A หากใช้เบรกเกอร์มาตรฐานขนาด 6kA ในสถานการณ์เช่นนี้ อุปกรณ์อาจระเบิดได้ อย่างไรก็ตาม เบรกเกอร์ที่มีความสามารถในการทำลายสูงขนาด 10kA จะสามารถขัดขวางการจ่ายไฟได้อย่างปลอดภัยโดยไม่ทำให้เกิดความเสียหายใดๆ

แอปพลิเคชัน:

ระบบจำหน่ายไฟฟ้าที่อยู่อาศัย: เป็นสวิตช์หลักหรือป้องกันวงจรสาขาของกล่องจ่ายไฟภายในบ้านเพื่อความปลอดภัยของการใช้ไฟฟ้าภายในบ้าน

ทางการค้า: Mcb ความจุทำลายล้างสูง 32A นี้ใช้ในวงจรไฟส่องสว่างและเต้ารับในห้างสรรพสินค้า อาคารสำนักงาน และโรงแรม เพื่อให้การป้องกันการรั่วไหลและการโอเวอร์โหลดที่เชื่อถือได้

สภาพแวดล้อมทางอุตสาหกรรม: ใช้ในตู้ควบคุม กล่องกระจายสินค้า และอุปกรณ์อื่นๆ เพื่อป้องกันมอเตอร์เฟสเดียวและโหลดที่สำคัญอื่นๆ

สิ่งอำนวยความสะดวกสาธารณะ: Mcb ความจุทำลายสูง 32A นี้มีบทบาทสำคัญในการป้องกันในระบบจำหน่ายไฟฟ้าของโรงเรียน โรงพยาบาล สถานี และสถานที่สาธารณะอื่น ๆ

แหล่งจ่ายไฟชั่วคราว: ให้การป้องกันความปลอดภัยในสถานที่ก่อสร้าง กิจกรรมกลางแจ้ง และโอกาสในการจ่ายไฟชั่วคราวอื่น ๆ

เราแนะนำให้เลือกเซอร์กิตเบรกเกอร์ที่มีความสามารถในการทำลายสูงในสถานการณ์ใด

1. ความใกล้ชิดกับหม้อแปลงไฟฟ้าหรือห้องจำหน่าย

หลักการ: ยิ่งอุปกรณ์อยู่ใกล้แหล่งพลังงานมากเท่าไร กระแสไฟฟ้าลัดวงจรก็จะยิ่งสูงขึ้นเท่านั้น ที่เอาต์พุตของหม้อแปลงไฟฟ้า กระแสไฟฟ้าลัดวงจรสามารถเกิน 10 kA ได้อย่างง่ายดาย

ความเสี่ยง: เบรกเกอร์วงจรมาตรฐานไม่สามารถทนต่อโหลดดังกล่าวได้ ดังนั้นจึงต้องมีการใช้เบรกเกอร์ที่มีความสามารถในการทำลายล้างสูงเป็นแนวป้องกันหลัก

2. โครงข่ายไฟฟ้าทางอุตสาหกรรมและสายไฟยาว

หลักการ: บัสบาร์อุตสาหกรรมมีความแข็งแกร่งและมีความต้านทานต่ำ ส่งผลให้เกิดพลังงานลัดวงจรมหาศาล

ความเสี่ยง: เบรกเกอร์วงจรมาตรฐานมักจะขาดความสามารถในการดับไฟที่เพียงพอ การไม่ดับส่วนโค้งนี้อาจทำให้เกิดเพลิงไหม้ภายในตู้จ่ายไฟได้

3. การป้องกันแบบเรียงซ้อน

หลักการ: ในระบบจำหน่ายไฟฟ้าแบบหลายชั้น เซอร์กิตเบรกเกอร์อัปสตรีมต้องการความสามารถในการทำลายที่สูงกว่าเพื่อทนทานต่อพลังงานที่สะท้อนกลับจากอุปกรณ์ดาวน์สตรีม

ความเสี่ยง: เพื่อให้มั่นใจถึงการป้องกันแบบเลือก เบรกเกอร์วงจรที่ปลายขั้วต่อของระบบมักจะจำเป็นต้องอัพเกรดเป็นรุ่นที่มีความสามารถในการทำลายที่สูงกว่า

คำถามที่พบบ่อย

ถาม: เซอร์กิตเบรกเกอร์ความจุทำลายสูงขนาด 32A เหมาะสำหรับโหลดสตาร์ทมอเตอร์หรือไม่

ตอบ: ได้ หากเลือกเส้นโค้งสะดุดที่ถูกต้อง สำหรับโหลดอุปนัย เช่น มอเตอร์ไฟฟ้า เราแนะนำให้เลือกเส้นโค้งสะดุด Type D เพื่อให้แน่ใจว่าเซอร์กิตเบรกเกอร์จะไม่ตัดการทำงานที่น่ารำคาญเมื่อมอเตอร์สร้างกระแสสตาร์ท 5 ถึง 8 เท่าของค่าที่ระบุ ในเวลาเดียวกัน ด้วยการใช้ประโยชน์จากความสามารถในการทำลายที่สูง ทำให้มีการป้องกันความปลอดภัยในระดับสูงสุดในกรณีที่เกิดข้อผิดพลาดในการลัดวงจรภายในภายในมอเตอร์

ถาม: เหตุใดเซอร์กิตเบรกเกอร์ 32A ของ PUGAO จึงมีอุณหภูมิที่เพิ่มขึ้นต่ำกว่าภายใต้ภาระหนัก

ตอบ: อุณหภูมิที่เพิ่มขึ้นเป็นตัวชี้วัดที่สำคัญในการประเมินคุณภาพของเซอร์กิตเบรกเกอร์กระแสสูง เราใช้กระบวนการเชื่อมจุดแบบอัตโนมัติเต็มรูปแบบเพื่อรักษาความปลอดภัยให้กับส่วนประกอบที่มีกระแสไฟภายใน ส่งผลให้มีความต้านทานการสัมผัสต่ำมาก

เมื่อผสมผสานกับการออกแบบการไหลเวียนของอากาศภายในที่ได้รับการปรับปรุงเพื่อการกระจายความร้อน การสร้างความร้อนภายในยังคงต่ำกว่าขีดจำกัดมาตรฐานสากล แม้ว่าจะทำงานที่โหลดเต็ม 32A ก็ตาม สิ่งนี้จะช่วยยืดอายุการใช้งานของทั้งเบรกเกอร์และฉนวนสายไฟได้อย่างมาก

ถาม: มินิเซอร์กิตเบรกเกอร์ความจุทำลายสูงขนาด 32A สามารถติดตั้งในกล่องกระจายสัญญาณสำหรับที่พักอาศัยแบบมาตรฐานได้หรือไม่

ตอบ: อย่างแน่นอน มีการออกแบบโมดูลาร์มาตรฐานขนาด 18 มม. และเข้ากันได้กับระบบติดตั้งราง DIN ขนาด 35 มม. แม้ว่าจะให้ประสิทธิภาพการป้องกันระดับอุตสาหกรรม แต่ยังคงรักษาฟอร์มแฟคเตอร์ที่กะทัดรัดไว้ได้
