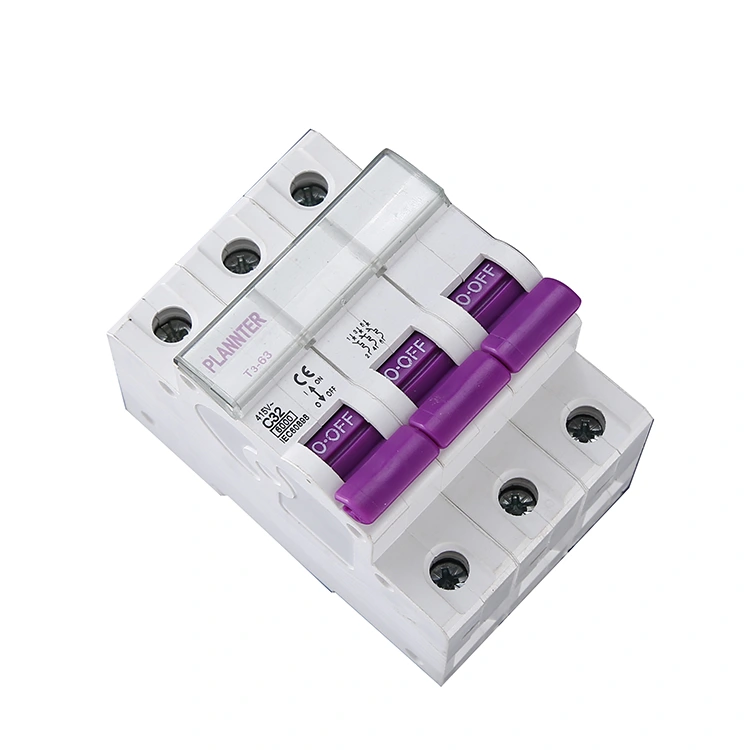

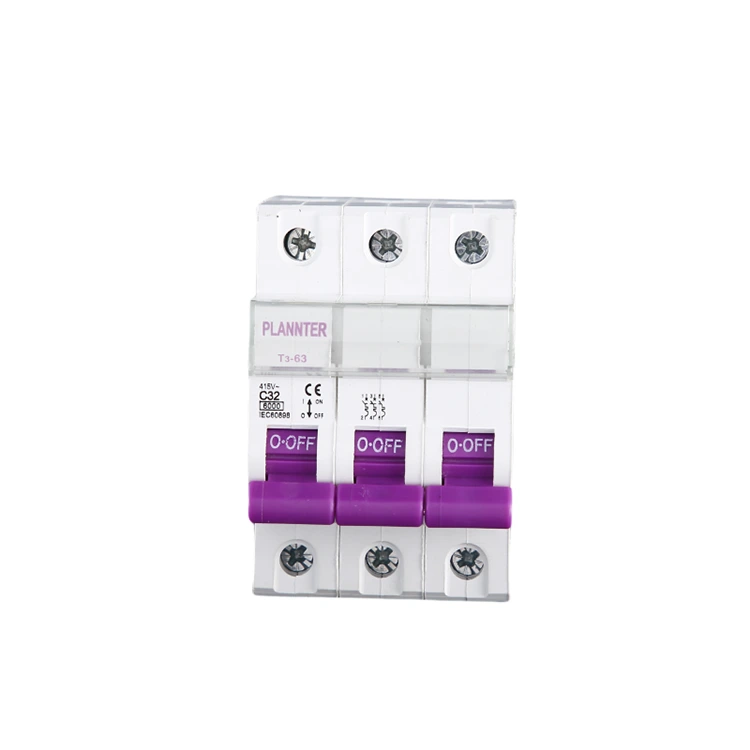

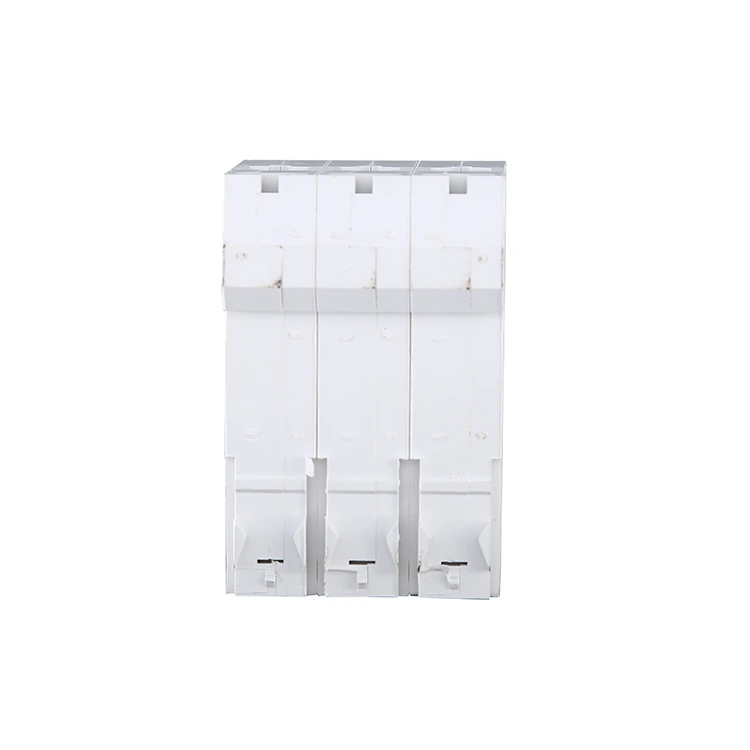

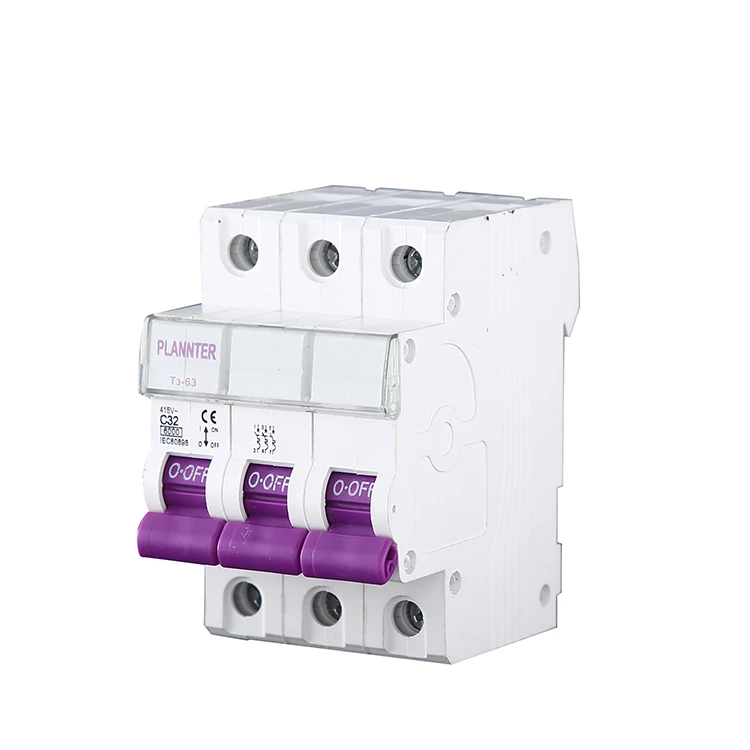

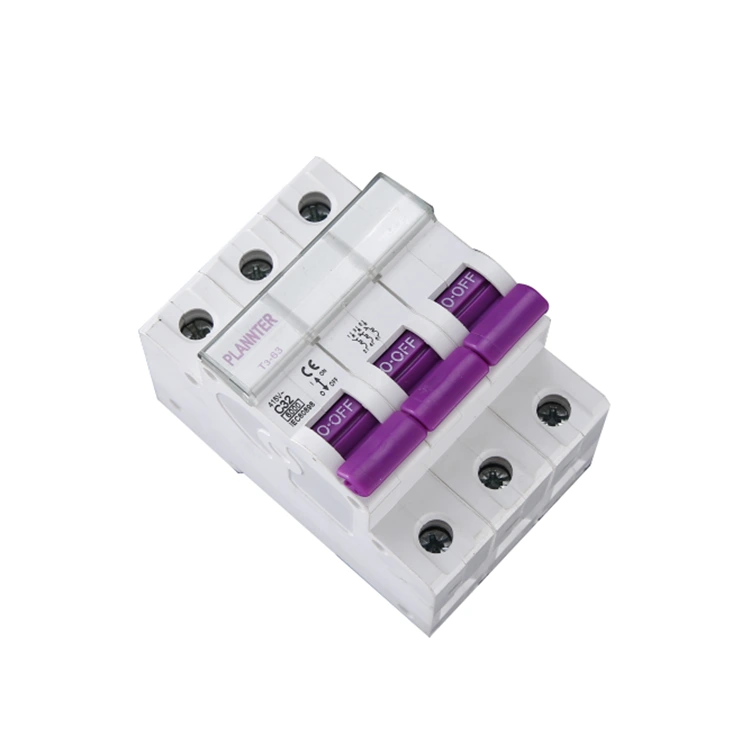

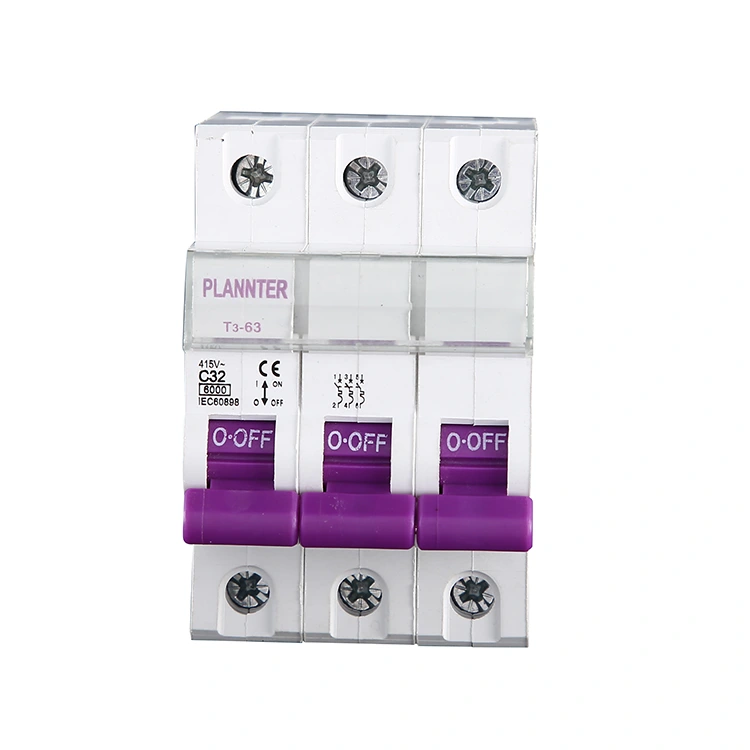

เบรกเกอร์ไฟฟ้ากระแสสลับ 3 ขั้ว

เบรกเกอร์ AC 3 ขั้วอยู่ในหมวดหมู่ของเครื่องใช้ไฟฟ้าแรงดันต่ำที่ใช้กันอย่างแพร่หลายในด้านอุตสาหกรรมพาณิชยกรรมและโยธาออกแบบมาสำหรับวงจรสามเฟสสามารถอยู่ในความผิดปกติในปัจจุบันเช่นโอเวอร์โหลดสภาวะการลัดวงจรจะตัดวงจรโดยอัตโนมัติ เพื่อปกป้องอุปกรณ์และความปลอดภัยของบุคลากร เลือก PUGAO (Plannter Electric) เป็นผู้ผลิตและรับราคาส่งตรงจากโรงงาน

คุณสมบัติผลิตภัณฑ์

1. การควบคุมแบบซิงโครนัสสามเฟส

เบรกเกอร์ไฟฟ้ากระแสสลับแบบ 3 ขั้วนี้สามารถเชื่อมต่อหรือตัดการเชื่อมต่อสายไฟสามเฟส L1, L2 และ L3 ได้พร้อมกัน หากเกิดข้อผิดพลาดในเฟสเดียว อุปกรณ์จะตัดกระแสไฟพร้อมกันทั้งสามเฟส เพื่อป้องกันความเสียหายของอุปกรณ์ที่เกิดจากการทำงานภายใต้สภาวะสูญเสียเฟส

2. การป้องกันการโอเวอร์โหลดและการลัดวงจร

การป้องกันการโอเวอร์โหลด: ใช้การสะดุดความร้อนเพื่อจัดการกับสภาวะกระแสไฟที่มากเกินไปอย่างต่อเนื่อง

การป้องกันการลัดวงจร: ใช้การสะดุดแม่เหล็กเพื่อขัดจังหวะข้อผิดพลาดกระแสสูงทันที

เมื่อเลือกผลิตภัณฑ์ขั้นสูงนี้ คุณจะมั่นใจได้ถึงการป้องกันความปลอดภัยที่ครอบคลุมสำหรับวงจรไฟฟ้าของคุณ

3. เพิ่มความปลอดภัยในการปฏิบัติงานของอุปกรณ์

ผลิตภัณฑ์นี้ลดความเสี่ยงที่เกี่ยวข้องกับความไม่สมดุลของแรงดันไฟฟ้าสามเฟส ปกป้องอุปกรณ์ที่สำคัญ เช่น มอเตอร์และคอมเพรสเซอร์ และลดต้นทุนที่เกี่ยวข้องกับความเสียหายและการหยุดทำงานของอุปกรณ์ได้อย่างมีประสิทธิภาพ

4. การออกแบบและติดตั้งแบบโมดูลาร์

ผลิตภัณฑ์ PUGAO มีการออกแบบการติดตั้งราง DIN ช่วยให้สามารถรวมเข้ากับตู้จ่ายไฟหรือแผงควบคุมได้อย่างราบรื่น สิ่งนี้อำนวยความสะดวกในการติดตั้งและบำรุงรักษาเป็นชุดที่มีประสิทธิภาพภายในโครงการวิศวกรรม

พารามิเตอร์หลักและข้อมูลจำเพาะ

เมื่อซื้อหรือเลือกผลิตภัณฑ์ คุณสามารถตรวจสอบพารามิเตอร์ต่อไปนี้สำหรับเซอร์กิตเบรกเกอร์ไฟฟ้ากระแสสลับแบบ 3 ขั้วได้ตามความต้องการโครงการเฉพาะของคุณ หรือติดต่อเราเพื่อพัฒนาโซลูชันที่ครอบคลุมซึ่งปรับให้เหมาะกับความต้องการของคุณ

แรงดันไฟฟ้า (Ue): โดยทั่วไปคือ 380V, 400V หรือ 415V AC (สำหรับระบบสามเฟส)

จัดอันดับปัจจุบัน (ใน): พิกัดทั่วไปได้แก่ 16A, 32A และ 63A; รุ่นกระแสไฟสูงมีจำหน่ายถึง 100A หรือ 125A

ทำลายความจุ (Icn): เช่น 6kA หรือ 10kA เมื่อพิจารณาถึงระดับพลังงานที่สูงขึ้นซึ่งเกี่ยวข้องกับไฟสามเฟส ขอแนะนำให้จัดลำดับความสำคัญของข้อกำหนด 10kA เพื่อเพิ่มความซ้ำซ้อนด้านความปลอดภัย

เส้นโค้งสะดุด:

ประเภท C: เหมาะสำหรับอาคารสำนักงาน ระบบไฟส่องสว่าง หรือการจำหน่ายไฟฟ้าเชิงพาณิชย์ทั่วไป

ประเภท D: ออกแบบมาโดยเฉพาะสำหรับการใช้งานสตาร์ทมอเตอร์ สามารถทนต่อกระแสไหลเข้าทันทีที่ 10 ถึง 14 เท่าของกระแสที่กำหนด

ข้อควรระวังในการใช้งาน

1. ระบบไฟฟ้ามีความซับซ้อนสูง ด้วยเหตุผลด้านความปลอดภัย การทำงานและการติดตั้งเซอร์กิตเบรกเกอร์ไฟฟ้ากระแสสลับแบบ 3 เสาควรดำเนินการโดยช่างผู้ชำนาญ ตัวอย่างเช่น ในระหว่างการทำงาน ให้ถอดแหล่งจ่ายไฟด้านโหลดออกก่อน จากนั้นจึงถอดแหล่งจ่ายไฟด้านทุติยภูมิและตติยภูมิ

2. ปฏิบัติตามขั้นตอนการปฏิบัติงานอย่างเคร่งครัดระหว่างการปฏิบัติงาน หากเกิดเหตุการณ์ใดๆ ที่ส่งผลต่อการทำงานปกติของระบบไฟฟ้า ให้ดำเนินมาตรการฉุกเฉินทันที

3. หลังจากติดตั้งสำเร็จ เบรกเกอร์จะทำงานได้ตามปกติ ในระหว่างการปฏิบัติงาน ให้ตรวจสอบข้อมูลปัจจุบันทันที และดำเนินการตรวจสอบและบำรุงรักษาเป็นระยะ

เมื่อใดจึงจำเป็นต้องใช้เบรกเกอร์ไฟฟ้ากระแสสลับแบบ 3 ขั้ว

ในฐานะผู้ผลิตและซัพพลายเออร์ระดับมืออาชีพ PUGAO ยังมีเซอร์กิตเบรกเกอร์แบบ 1 ขั้ว (1P) และ 2 ขั้ว (2P) อีกด้วย อย่างไรก็ตาม ในการเลือกผลิตภัณฑ์ ต้องใช้เบรกเกอร์แบบ 3 ขั้ว (3P) ทุกครั้งที่ต้องจัดการกับอุปกรณ์ไฟฟ้าสามเฟสหรือสายไฟสามเฟส ด้านล่างนี้คือคำแนะนำของเราสำหรับสถานการณ์เฉพาะ:

1. อุปกรณ์มอเตอร์สามเฟส

เช่น มอเตอร์อุตสาหกรรม ปั๊มน้ำ เครื่องอัดอากาศ เป็นต้น

เหตุผล:

มอเตอร์สามเฟสต้องการแหล่งจ่ายไฟพร้อมกันทั้งสามเฟส หากมีเฟสเดียวถูกขัดจังหวะในขณะที่เฟสอื่นๆ ยังคงทำงานอยู่ มอเตอร์จะทำงานภายใต้สภาวะ "การสูญเสียเฟส" สิ่งนี้ส่งผลให้มอเตอร์ไหม้อย่างหลีกเลี่ยงไม่ได้ ส่งผลให้เกิดการสูญเสียทางการเงินอย่างมาก

2. ระบบจ่ายไฟสามเฟส

ตัวอย่าง ได้แก่ ระบบจำหน่ายไฟฟ้าในโรงงาน สายไฟสามเฟสเชิงพาณิชย์ ตู้จ่ายไฟสามเฟส ฯลฯ

เหตุผล:

เหตุผลในที่นี้สะท้อนถึงประเภทของอุปกรณ์ที่กล่าวถึงข้างต้น: จะต้องเปิดและปิดสายไฟสามเฟสพร้อมกัน หากเกิดความผิดปกติในเฟสเดียว จะต้องตัดการเชื่อมต่อวงจรทั้งหมดเพื่อให้แน่ใจว่ามีการป้องกันแบบสามเฟสที่ครอบคลุมและซิงโครไนซ์กัน

3. อุปกรณ์อุตสาหกรรมหรือเชิงพาณิชย์กำลังสูง

ตัวอย่าง ได้แก่ ระบบปรับอากาศส่วนกลาง อุปกรณ์ทำความร้อนทางอุตสาหกรรม เครื่องจักรการผลิตอัตโนมัติ เป็นต้น

เหตุผล:

โดยทั่วไปอุปกรณ์ดังกล่าวจะใช้พลังงานสูงและอาศัยการจ่ายไฟสามเฟส ดังนั้นจึงต้องใช้กระแสไฟสามเฟสที่เสถียรและสมดุลจึงจะทำงานได้อย่างถูกต้อง

4. สถานการณ์อื่นๆ ที่ต้องการการป้องกันความเสียหายจากการสูญเสียเฟส

ในโครงการที่เกี่ยวข้องกับอุปกรณ์ดังกล่าว การใช้เซอร์กิตเบรกเกอร์แบบ 1P หรือ 2P แทนที่จะเป็นยูนิต 3P จะสร้างความเสี่ยง: หากเฟสหนึ่งถูกขัดจังหวะในขณะที่เฟสอื่นๆ ยังคงทำงานอยู่ อุปกรณ์จะยังคงทำงานต่อไป แม้ว่าจะอยู่ในสถานะที่ถูกบุกรุกและผิดปกติก็ตาม

โปรดติดต่อ PUGAO สำหรับการออกแบบโซลูชันเฉพาะและบริการสนับสนุนทางเทคนิค

คำถามที่พบบ่อย

ถาม: PUGAO มีบริการปรับแต่งหรือไม่

ตอบ: ใช่ เรามีบริการที่กำหนดเอง ในฐานะผู้ผลิตเซอร์กิตเบรกเกอร์ไฟฟ้ากระแสสลับแบบ 3 ขั้วของจีนที่มีประสบการณ์ระดับมืออาชีพในโรงงานมาเป็นเวลา 14 ปี คุณสามารถปรับแต่งพารามิเตอร์ต่างๆ เช่น กระแสไฟที่กำหนด ความสามารถในการแตกหัก และวิธีการติดตั้งได้ตามความต้องการเฉพาะ

ถาม: ฉันจำเป็นต้องดูพารามิเตอร์ทางเทคนิคอะไรบ้าง

ตอบ: 1. พิกัดกระแส - ต้องตรงกับกระแสการทำงานจริงของโหลด

2. แรงดันไฟฟ้าที่ใช้งาน - จะต้องเหมือนกับระดับแรงดันไฟฟ้าของระบบ

3. ความสามารถในการตัดกระแสลัดวงจร - ต้องมากกว่ากระแสไฟฟ้าลัดวงจรที่คาดไว้ ณ จุดติดตั้ง
