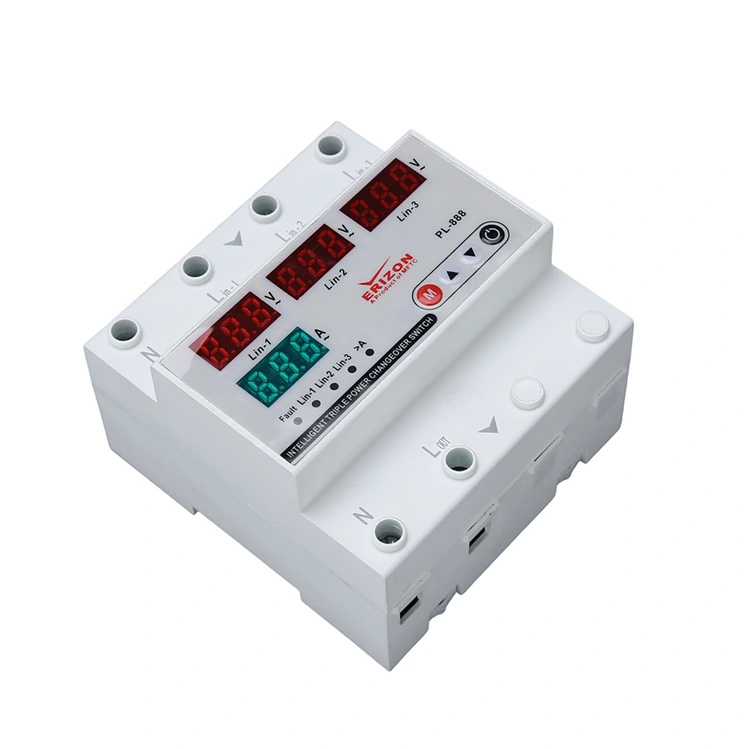

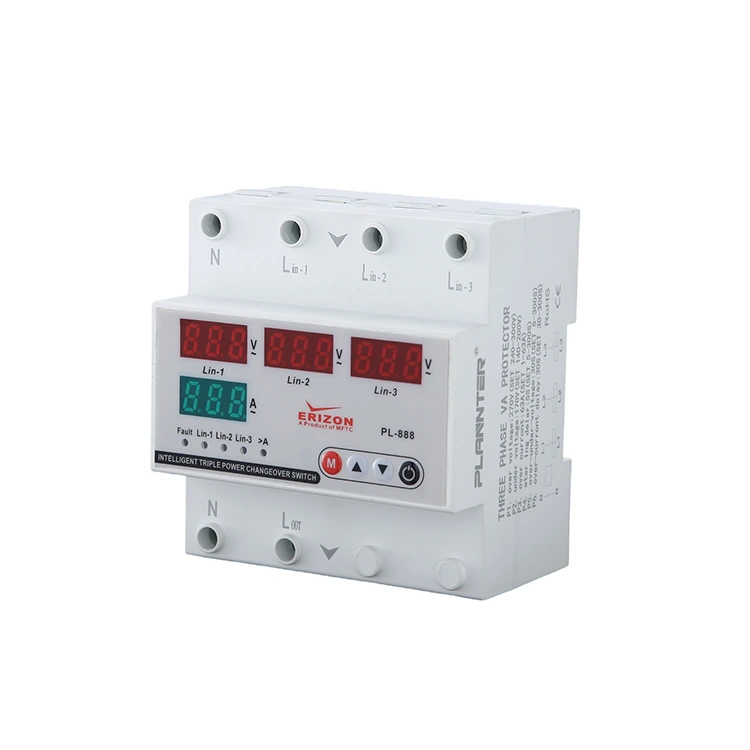

ตัวป้องกันแรงดันไฟฟ้า 3 เฟส 4 จอแสดงผล

ตัวป้องกันแรงดันไฟฟ้าแบบ 3 เฟส 4 จอแสดงผลนี้มีคุณสมบัติแรงดันไฟเกิน แรงดันไฟต่ำ และกระแสเกิน การใช้ชิปสูบจ่ายแบบพิเศษช่วยให้แน่ใจว่าข้อผิดพลาดในการวัดของพารามิเตอร์ทางไฟฟ้า เช่น พลังงานและการใช้พลังงาน อยู่ภายใน ±1% มีหน้าจอ LCD สองหน้าจอสำหรับการตรวจสอบแบบเรียลไทม์ ค่ากระแส และแรงดันไฟฟ้า และยังสามารถปรับแต่งเกณฑ์แรงดันเกิน/แรงดันตก ค่ากระแสเกิน และเวลาหน่วงการดำเนินการ เพื่อให้ตรงตามข้อกำหนดการใช้งานในสถานการณ์ต่างๆ

ข้อดี

1. ปกป้องอุปกรณ์ไฟฟ้าและยืดอายุการใช้งานของเครื่องใช้ไฟฟ้า: เครื่องใช้ในครัวเรือนสมัยใหม่ เช่น ตู้เย็น เครื่องปรับอากาศ โทรทัศน์ คอมพิวเตอร์ เป็นต้น แรงดันไฟฟ้าเกินซึ่งอาจไหม้แผงวงจร มอเตอร์ หรือส่วนประกอบหลักอื่นๆ ของเครื่อง หรือแม้กระทั่งทำให้เกิดไฟไหม้ได้ แรงดันไฟฟ้าเกิน: อาจทำให้แผงวงจร มอเตอร์ หรือส่วนประกอบหลักอื่นๆ ของเครื่องเสียหายได้ ตัวอย่างเช่น โมดูลจ่ายไฟของคอมพิวเตอร์หรือคอมเพรสเซอร์เครื่องปรับอากาศ มีแนวโน้มที่จะเกิดความร้อนสูงเกินไปภายใต้แรงดันไฟฟ้าเกิน และอาจทำให้เกิดเพลิงไหม้ได้ แรงดันไฟฟ้าตก: อาจทำให้เครื่องไม่สามารถสตาร์ทได้ตามปกติหรือทำงานผิดปกติ ด้วยการติดตั้งตัวป้องกันแรงดันไฟฟ้า 4 จอแสดงผล 3 เฟส คุณสามารถตัดการจ่ายไฟได้อย่างรวดเร็วในกรณีที่แรงดันไฟฟ้าผิดปกติ ป้องกันความเสียหายต่อเครื่องใช้ไฟฟ้าขนาดใหญ่ เซิร์ฟเวอร์ และอื่นๆ

2. เพิ่มความปลอดภัยทางไฟฟ้าและป้องกันอุบัติเหตุด้านความปลอดภัย: แรงดันไฟฟ้าที่ผิดปกติไม่เพียงแต่ทำให้เครื่องใช้ไฟฟ้าเสียหาย แต่ยังอาจทำให้เกิดอุบัติเหตุด้านความปลอดภัยอีกด้วย เช่น แรงดันไฟฟ้าที่มากเกินไปอาจทำให้ฉนวนสายไฟเสื่อมสภาพ เพิ่มความเสี่ยงที่จะเกิดไฟฟ้าลัดวงจรหรือไฟไหม้ได้ แรงดันไฟต่ำส่งผลให้มอเตอร์ร้อนเกินไป ส่งผลให้สายไฟโอเวอร์โหลดหรือไฟไหม้

3. คุ้มค่า ต้นทุนต่ำ: ตัวป้องกันแรงดันไฟฟ้าแบบ 3 เฟสสี่จอแสดงผลมีราคาไม่แพง ติดตั้งง่าย ค่าบำรุงรักษาต่ำ หากคุณไม่ได้ติดตั้งอุปกรณ์นี้จะมีอยู่เนื่องจากแรงดันไฟฟ้าผิดปกติที่เกิดจากการซ่อมแซมระบบไฟฟ้าหรือค่าเปลี่ยนทดแทน นอกจากนี้ ตัวป้องกันนี้ยังมีฟังก์ชันการกู้คืนอัตโนมัติ ซึ่งจะช่วยลดการดำเนินการด้วยตนเองของผู้ใช้ อีกทั้งยังปลอดภัยและสะดวกยิ่งขึ้น

รับประกันอายุการใช้งานของระบบไฟฟ้าอุตสาหกรรมและเชิงพาณิชย์ของคุณด้วยตัวป้องกันแรงดันไฟฟ้า 3 เฟส 4 จอแสดงผล. ออกแบบมาสำหรับเครือข่ายสามเฟสที่แข็งแกร่ง อุปกรณ์นี้รวมการวัดแสงที่แม่นยำเข้ากับการป้องกันที่รวดเร็ว ด้วยการใช้ชิปสูบจ่ายแบบพิเศษ รับประกันความแม่นยำสูงในการตรวจสอบพลังงานและพลังงาน ทำให้เป็นส่วนประกอบที่สำคัญในการป้องกันความเสียหายต่อเครื่องจักรและโครงสร้างพื้นฐานที่มีราคาแพง

ฟังก์ชั่นและคุณสมบัติที่สำคัญ

ตัวป้องกันแรงดันไฟฟ้าแบบ 3 เฟส 4 จอแสดงผลทำหน้าที่อะไร

โดยพื้นฐานแล้วจะทำหน้าที่เป็น "ผู้พิทักษ์" สำหรับกล่องจ่ายไฟของคุณ โดยจะตรวจสอบแหล่งจ่ายไฟอย่างต่อเนื่องและตัดไฟฟ้าโดยอัตโนมัติหากตรวจพบสภาวะที่ไม่ปลอดภัย ซึ่งช่วยป้องกันการซ่อมแซมที่มีราคาแพงและเพิ่มความปลอดภัยโดยการลดความเสี่ยงที่เกี่ยวข้องกับความไม่เสถียรของแรงดันไฟฟ้า

"สี่จอแสดงผล" หมายถึงอะไร?

อุปกรณ์ดังกล่าวมาพร้อมกับอินเทอร์เฟซ LCD สองหน้าจอที่ให้การมองเห็นพารามิเตอร์ทางไฟฟ้าที่สำคัญแบบเรียลไทม์ โดยทั่วไป "สี่จอแสดงผล" หมายถึงการตรวจสอบพร้อมกันของ:

• แรงดันไฟฟ้า (วี):การตรวจสอบแรงดันไฟฟ้าในสายแบบเรียลไทม์
• ปัจจุบัน (ก):การตรวจสอบการไหลของกระแสเพื่อป้องกันการโอเวอร์โหลด
• กำลัง/พลังงาน:ติดตามปริมาณการใช้ด้วยความแม่นยำสูง (ค่าความผิดพลาด ±1%)
• ตัวบ่งชี้สถานะ:การยืนยันสถานะการป้องกันด้วยภาพ (เปิด/ปิด/ผิดพลาด)

พารามิเตอร์การป้องกันหลักคืออะไร?

ที่ตัวป้องกันแรงดันไฟฟ้า 3 เฟส 4 จอแสดงผลให้การป้องกันที่ครอบคลุมต่ออันตรายทางไฟฟ้าที่พบบ่อยที่สุดสามประการ:

• การป้องกันแรงดันไฟฟ้าเกิน:ป้องกันการเผาไหม้ของแผงวงจร มอเตอร์ และส่วนประกอบหลัก (เช่น ในคอมเพรสเซอร์หรือเซิร์ฟเวอร์ AC) ที่เกิดจากแรงดันไฟกระชาก
• การป้องกันแรงดันไฟฟ้าต่ำ:ป้องกันไม่ให้มอเตอร์ร้อนเกินไปและไหม้เนื่องจากแรงดันไฟฟ้าต่ำ ซึ่งอาจทำให้การทำงานผิดปกติหรือสตาร์ทล้มเหลวได้
• การป้องกันกระแสเกิน:ป้องกันการโอเวอร์โหลดของสายไฟที่อาจนำไปสู่การเสื่อมสภาพของฉนวนและไฟไหม้ทางไฟฟ้า

การติดตั้งและการใช้งาน

มีการติดตั้งอย่างไร?

ตัวป้องกันนี้ได้รับการออกแบบให้เป็นส่วนประกอบมาตรฐานสำหรับกล่องจ่ายไฟภายในบ้านและอุตสาหกรรม มีขนาดกะทัดรัด ติดตั้งง่าย และต้องการการบำรุงรักษาเพียงเล็กน้อย เมื่อติดตั้งแล้ว ระบบจะทำงานโดยอัตโนมัติ ช่วยลดความจำเป็นในการแทรกแซงด้วยตนเอง

4P หมายถึงอะไร?

“4P” ย่อมาจาก4 เสา. ในระบบสามเฟส สิ่งนี้บ่งชี้ว่าสวิตช์เชื่อมต่อและป้องกันทั้งสามเฟส (L1, L2, L3) บวกกับเส้นเป็นกลาง (N) ช่วยให้มั่นใจได้ถึงการแยกและการป้องกันวงจรสามเฟสทั้งหมด

ปรับได้มั้ยคะ?

ใช่ ความยืดหยุ่นเป็นคุณลักษณะสำคัญของตัวป้องกันแรงดันไฟฟ้า 3 เฟส 4 จอแสดงผล. ผู้ใช้สามารถปรับแต่งการตั้งค่าให้ตรงกับข้อกำหนดการใช้งานเฉพาะ ได้แก่:

• การปรับเกณฑ์:ตั้งค่าขีดจำกัดแรงดันไฟฟ้าเกินและแรงดันตกเฉพาะ
• ค่ากระแสเกิน:กำหนดขีดจำกัดปัจจุบันสำหรับการสะดุด
• เวลาหน่วงการดำเนินการ:กำหนดค่าการหน่วงเวลาก่อนที่อุปกรณ์จะสะดุดหรือรีเซ็ตเพื่อหลีกเลี่ยงการสะดุดเนื่องจากความผันผวนชั่วคราว

ทำไมต้องติดตั้งตัวป้องกันนี้?

• ยืดอายุเครื่องใช้ไฟฟ้า:ปกป้องตู้เย็น คอมพิวเตอร์ และมอเตอร์อุตสาหกรรมจากความเครียดแรงดันไฟฟ้า
• การป้องกันอัคคีภัย:ลดความเสี่ยงของไฟไหม้ไฟฟ้าที่เกิดจากความล้มเหลวของฉนวนสายไฟเนื่องจากแรงดันไฟเกินหรือกระแสไฟเกิน
• คุ้มค่า:ต้นทุนต่ำของตัวป้องกันแรงดันไฟฟ้า 3 เฟส 4 จอแสดงผลถือว่าน้อยมากเมื่อเทียบกับการซ่อมหรือเปลี่ยนอุปกรณ์ไฟฟ้าที่เสียหายซึ่งมีต้นทุนสูง

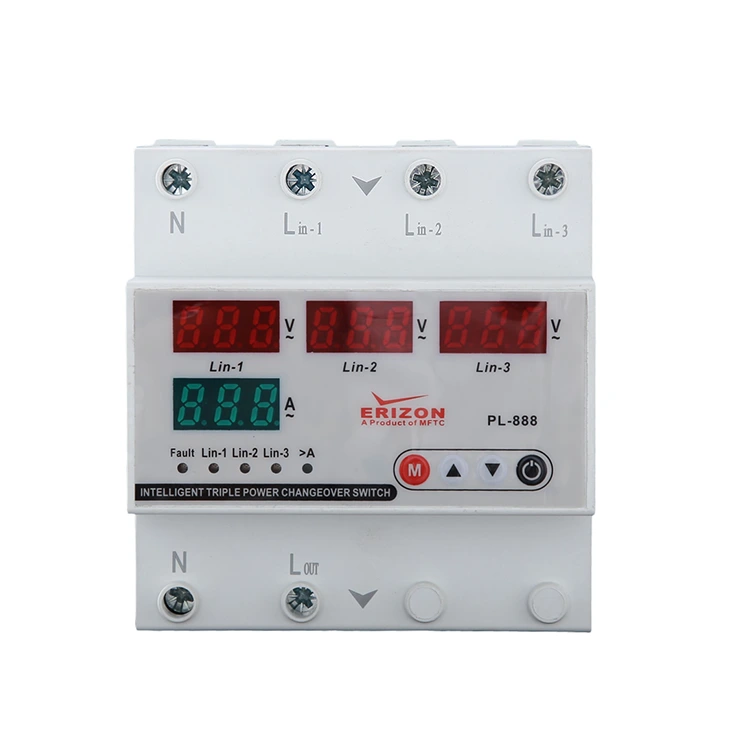

จอแสดงผลและปุ่มต่างๆ

1 - ปุ่ม SET: ปุ่มนี้ใช้เพื่อบันทึกหลังจากการตั้งค่า/การเปลี่ยนแปลงค่ากระแสเกิน & ค่าการตั้งค่าแรงดันไฟฟ้าสูง/ต่ำและข้อผิดพลาด

รอเวลา.

2 - ปุ่มขึ้น: เพิ่มค่าที่ต้องการ

3 - ปุ่มลง: ลดค่าที่ต้องการ

4 - ปุ่มเปิด/ปิดแบบแมนนวล

ใช้สำหรับควบคุมการเปิด/ปิดเอาท์พุตของอุปกรณ์ เมื่อปิดเอาต์พุต หน้าจอจะแสดงคำว่า "ปิด" และอุปกรณ์จะไม่กลับมาทำงานในสถานะนี้โดยอัตโนมัติ หากอุปกรณ์ไม่ชำรุด ให้กดปุ่มนี้อีกครั้งเพื่อรีสตาร์ทอุปกรณ์และกลับมาใช้งานตามปกติ

5 - การแสดงผลปัจจุบัน

พื้นที่แสดงผลหลัก: ในระหว่างการทำงานปกติ แรงดันไฟฟ้าขาเข้าจะแสดงที่นี่แบบเรียลไทม์ หน้าจอยังคงสว่างอยู่เมื่ออุปกรณ์อยู่ในสถานะไม่ผิดพลาด ในกรณีที่เกิดข้อผิดพลาดด้วยแรงดันไฟฟ้าที่ผิดปกติ (สูงหรือต่ำเกินไป) จอแสดงผลจะกะพริบเป็นสัญญาณเตือน ในระหว่างการตั้งค่าพารามิเตอร์ จอแสดงผลจะแสดงค่าที่ตั้งไว้ของรายการโปรแกรมที่เกี่ยวข้องพร้อมกัน (รวมถึงค่าการป้องกันกระแสเกิน ขีดจำกัดแรงดันไฟฟ้าสูงและต่ำ ดีเลย์ข้อผิดพลาดและดีเลย์การรีเซ็ต และพารามิเตอร์อื่นๆ)

6 - จอแสดงผลแรงดันไฟฟ้า

กลุ่มการแสดงผลคู่: ในระหว่างการทำงานปกติของอุปกรณ์ ค่าปัจจุบันปัจจุบันจะแสดงที่นี่ และหน้าจอจะสว่างอยู่เสมอในสภาวะที่ไม่ใช่ข้อบกพร่อง ในกรณีที่เกิดข้อผิดพลาด (เช่น กระแสเกิน) จอแสดงผลจะกะพริบเป็นสัญญาณเตือน ในระหว่างการกำหนดพารามิเตอร์ ค่าของรายการที่โปรแกรมไว้ที่เกี่ยวข้องจะแสดงที่นี่

7 - คำอธิบายตัวบ่งชี้

A>: ไฟแสดงสถานะนี้จะสว่างขึ้นเมื่อมีข้อผิดพลาดกระแสเกินเกิดขึ้น

V>: ไฟแสดงสถานะนี้จะสว่างขึ้นเมื่อมีข้อผิดพลาดเกี่ยวกับแรงดันไฟฟ้าเกินเกิดขึ้น

V<: ไฟแสดงสถานะนี้จะสว่างขึ้นเมื่อเกิดข้อผิดพลาดเกี่ยวกับแรงดันไฟฟ้าต่ำ

ออก: ไฟแสดงสถานะนี้จะสว่างขึ้นเมื่ออุปกรณ์เริ่มส่งสัญญาณออก

แผนภาพการเดินสายไฟ

สายไฟที่เป็นกลางและเฟสจากกริดจะต้องเชื่อมต่อกับขั้วต่อ "N" และ "L" ที่ด้าน "อินพุต" ของอุปกรณ์

สายไฟที่เป็นกลางและเฟสของอุปกรณ์ที่ต้องการการป้องกันแรงดันไฟฟ้าเกินและแรงดันไฟฟ้าตกควรดึงมาจากขั้วต่อ "N" และ "L" ที่ด้าน "เอาต์พุต" ของอุปกรณ์

ขนาด
