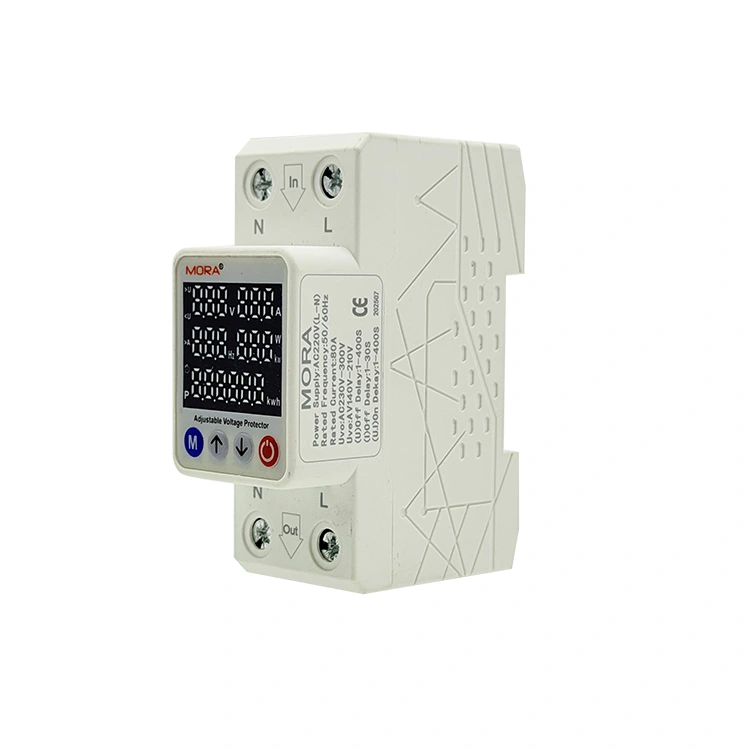

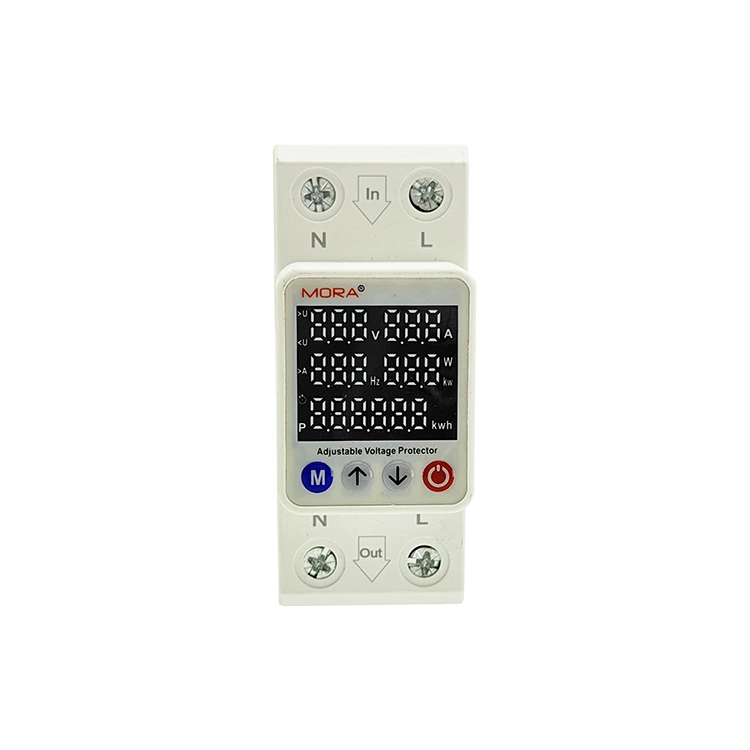

2P Smart Voltage Protector Type M ห้าจอแสดงผลดิจิตอล

การจัดการพลังงานสมัยใหม่และระบบควบคุมอัตโนมัติต้องการการสนับสนุนข้อมูลพลังงานหลายมิติแบบเรียลไทม์และการป้องกันข้อผิดพลาดที่แม่นยำ จอแสดงผลดิจิตอล PUGAO (Mora) 2P Smart Voltage Protector Type M Five แตกต่างจากรีเลย์ป้องกันฟังก์ชันเดียวแบบเดิม ใช้แกนประมวลผลความเร็วสูง DSP แบบอุตสาหกรรม 32 บิต ซึ่งสามารถรับรู้ถึงการสุ่มตัวอย่างและการวิเคราะห์พารามิเตอร์ทางไฟฟ้าหลายตัวที่มีความแม่นยำสูง รองรับการตั้งค่าเกณฑ์อิสระสำหรับความผิดปกติของแรงดันไฟฟ้าเกิน โอเวอร์โหลด และคุณภาพไฟฟ้า และช่วยให้องค์กรต่างๆ เพิ่มประสิทธิภาพการใช้พลังงานและปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟ

ทำไมต้องติดตั้งมิเตอร์ย่อยภายนอกหลายตัว

ข้อดีของผลิตภัณฑ์หลัก

• จอแสดงผลซิงโครนัสแบบเต็มพารามิเตอร์: ครอบคลุมแรงดันไฟฟ้าแบบเรียลไทม์ (V) กระแสไฟฟ้าทำงาน (A) กำลังไฟฟ้าที่ใช้งาน (kW) ตัวประกอบกำลัง (PF) และการใช้พลังงานสะสม (kWh) ทำให้ทราบสถานะการทำงานของวงจรแบบเต็มหน้าจอในหน้าจอเดียว

• การออกแบบการเปลี่ยนทดแทนแบบรวม: เครื่องหนึ่งเครื่องแทนที่มิเตอร์ย่อยภายนอกและหม้อแปลงกระแสไฟฟ้าหลายตัว ปรับปรุงโครงร่างตู้ให้เหมาะสม ลดความซับซ้อนของการเดินสายไฟ และรองรับการค้นพบความผิดปกติของฮาร์มอนิกและปัญหาการสูญเสียพลังงานปฏิกิริยาแบบเรียลไทม์

คุณได้รับบทลงโทษสำหรับ Power Factor ที่ไม่ดีหรือไม่? การป้องกันคุณภาพและการโอเวอร์โหลดที่สมบูรณ์

นอกเหนือจากการติดตามแรงดันไฟฟ้ามาตรฐานแล้ว แพลตฟอร์มอัจฉริยะยังรวมการตรวจสอบแบบบูรณาการสำหรับพลังงานเกินพิกัดที่ใช้งานอยู่และการลดลงของตัวประกอบกำลัง หากเครื่องที่เชื่อมต่อเริ่มทำงานล้มเหลวและใช้กำลังไฟฟ้ามากเกินไปหรือลดค่าตัวประกอบกำลัง ตัวควบคุมจะระบุปัญหาและดำเนินการปิดระบบอย่างปลอดภัยก่อนที่ปัญหาจะสร้างความเสียหายให้กับแผงย่อยที่กว้างขึ้น การสร้างมาตรฐานบนจอแสดงผลดิจิตอล 2P Smart Voltage Protector ประเภท M Five ช่วยให้โรงงานรักษาคุณภาพพลังงานที่สะอาด และหลีกเลี่ยงการลงโทษด้านสาธารณูปโภคเนื่องจากประสิทธิภาพของตัวประกอบกำลังต่ำ

บันทึกพลังงานที่ไม่ลบเลือนและการเก็บรักษาข้อมูลสะสม

ข้อมูลการใช้พลังงานสะสม (kWh) จะถูกเขียนโดยตรงไปยังชิปหน่วยความจำแบบไม่ลบเลือนออนบอร์ด ซึ่งจัดเก็บข้อมูลโดยไม่ขึ้นอยู่กับพลังงานกริดหลัก บันทึกข้อมูลนี้จะเก็บรักษาบันทึกผ่านการดับขยายหรือการปิดระบบโดยไม่จำเป็นต้องใช้แบตเตอรี่ภายใน หน่วยความจำถาวรนี้ช่วยให้ผู้จัดการสิ่งอำนวยความสะดวกสามารถรักษาบันทึกการใช้พลังงานของอุปกรณ์ที่แม่นยำและยาวนานสำหรับการจัดสรรต้นทุนและการตรวจสอบประสิทธิภาพ

พารามิเตอร์ประสิทธิภาพทางเทคนิค

• การกำหนดรุ่นอย่างเป็นทางการ: 2P Smart Voltage Protector Type M จอแสดงผลดิจิตอล 5 จอ

• ช่วงแรงดันไฟฟ้าขณะใช้งาน: 140V ถึง 300V AC การสุ่มตัวอย่างครึ่งวงกลม (50/60 Hz)

• พิกัดกระแสโหลดที่ใช้งานอยู่ (Iₑ): ช่วงการกำหนดค่าไดนามิก 1A ถึง 63A

• หน้าต่างมาตรวิทยาตัวประกอบกำลัง: 0.00 ถึง 1.00 สเกลความละเอียดสูง

• ระดับการสะสมพลังงาน: 0 ถึง 99,999 kWh Rolling Loop Register

• วัสดุบัสบาร์ภายใน: ทองแดงอิเล็กโทรไลต์บริสุทธิ์ 99.9%

การวิเคราะห์รูปคลื่น DSP 32 บิตประสิทธิภาพสูง

การสุ่มตัวอย่างความเร็วสูงระดับอุตสาหกรรม: มาพร้อมกับโปรเซสเซอร์สัญญาณดิจิตอล 32 บิต ทำให้สามารถสุ่มตัวอย่างรูปคลื่นความถี่สูงพิเศษและการวิเคราะห์สัญญาณกริดแบบเต็มรอบ

การระบุข้อผิดพลาดที่แม่นยำ: จอแสดงผลดิจิตอล 5 ตัวป้องกันแรงดันไฟฟ้าอัจฉริยะ Type M ประเภท M สามารถบันทึกการเปลี่ยนแปลงคุณภาพพลังงานเล็กน้อย เช่น การเบี่ยงเบนของตัวประกอบกำลัง และความผันผวนของฮาร์มอนิกที่ไม่สามารถระบุได้ด้วยไมโครคอมพิวเตอร์ชิปตัวเดียวทั่วไป โดยแยกความแตกต่างสัญญาณชั่วคราวของสวิตช์ปกติและความผิดปกติที่เกิดขึ้นจริงได้อย่างแม่นยำ ทำให้มั่นใจได้ว่าการป้องกันจะไม่ขาดหายและไม่มีสะดุด

คำถามที่พบบ่อยทางเทคนิคเฉพาะผลิตภัณฑ์

ถาม: การอ่านค่าการใช้พลังงานสะสม (kWh) สามารถรีเซ็ตกลับเป็นศูนย์ได้หรือไม่ เมื่อย้ายโมดูลไปยังวงจรเครื่องจักรใหม่

ตอบ: ได้ บันทึกพลังงานที่สะสมสามารถล้างและรีเซ็ตเป็นศูนย์ได้โดยการกดปุ่มตั้งโปรแกรมแผ่นปิดหน้าที่กำหนดรวมกันเป็นเวลา 5 วินาที ฟังก์ชันนี้ช่วยให้ผู้ใช้สามารถรีเซ็ตข้อมูลการติดตามได้เมื่อเคลื่อนย้ายจอแสดงผลดิจิตอล 2P Smart Voltage Protector Type M Five เพื่อตรวจสอบเครื่องอื่นหรือเริ่มรอบการเรียกเก็บเงินใหม่

ถาม: เหตุใดหน้าต่างตัวประกอบกำลัง (PF) จึงแสดงค่าต่ำเช่น 0.65 แม้ว่าแรงดันไฟฟ้าของสายจะมีเสถียรภาพอย่างสมบูรณ์ก็ตาม

ตอบ: ตัวประกอบกำลังต่ำมีสาเหตุมาจากโหลดดาวน์สตรีมแบบเหนี่ยวนำ เช่น มอเตอร์ไฟฟ้าขนาดใหญ่หรือคอมเพรสเซอร์ HVAC รุ่นเก่า ซึ่งสร้างการเปลี่ยนเฟสระหว่างแรงดันและกระแส ค่าที่อ่านได้นี้บ่งชี้ถึงปัญหาประสิทธิภาพการโหลดแทนที่จะเป็นข้อผิดพลาดกับจอแสดงผลดิจิตอล 2P Smart Voltage Protector Type M Five ซึ่งช่วยให้ทีมบำรุงรักษาระบุตำแหน่งที่อาจจำเป็นต้องใช้ตัวเก็บประจุแก้ไขตัวประกอบกำลัง

ถาม: คุณสมบัติการป้องกันกำลังไฟฟ้าแบบแอคทีฟช่วยปกป้องมอเตอร์อุตสาหกรรมจากความเสียหายระหว่างกลไกติดขัดได้อย่างไร

ตอบ: เมื่อปั๊มหรือสายพานลำเลียงติดขัดในกลไก มอเตอร์จะหยุดทำงานและดึงพลังงานไฟฟ้ามากเกินไป (kW) เพื่อพยายามหมุน โปรเซสเซอร์ความเร็วสูงภายในผลิตภัณฑ์ตรวจจับการเพิ่มกำลังไฟอย่างฉับพลันทันที และเปิดรีเลย์ภายในมิลลิวินาที ปกป้องขดลวดมอเตอร์จากความร้อนสูงเกินไปและการไหม้
