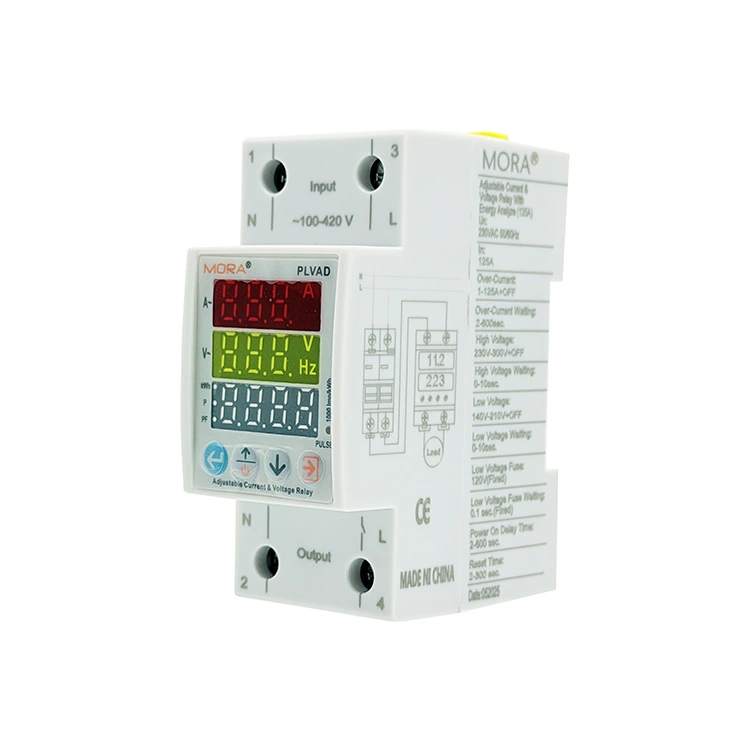

ตัวป้องกันแรงดันไฟฟ้าแบบดิจิตอล 2P Type C พร้อมจอแสดงผลสามจอ

ผู้ซื้อสวิตช์เกียร์อุตสาหกรรมมองหาอุปกรณ์ตรวจสอบอเนกประสงค์ที่ช่วยประหยัดพื้นที่รางและลดความซับซ้อนในการเดินสายภาคสนาม สร้างขึ้นอย่างแม่นยำโดย PUGAO (Mora) ตัวป้องกันแรงดันไฟฟ้าแบบดิจิทัล 2P Type C ประสิทธิภาพสูงพร้อมจอแสดงผลสามจอ ตอบสนองความต้องการในการค้นหานี้ด้วยแพ็คเกจโมดูลาร์กว้าง 36 มม. แบบออลอินวัน หน่วยนี้แตกต่างจากการออกแบบหน้าต่างคู่แบบเก่า โดยมีเซ็นเซอร์กระแสภายในในตัวและวงจรติดตามการรั่วไหลที่มีความละเอียดสูง ไมโครโปรเซสเซอร์ในตัวจะประมวลผลอินพุตเหล่านี้พร้อมกัน โดยให้ช่วงการปรับอิสระสำหรับข้อผิดพลาดของแรงดันไฟฟ้าเกิน กระแสไฟเกิน และกระแสตกค้าง เพื่อให้มั่นใจถึงการป้องกันที่สมบูรณ์สำหรับเครื่องจักรอัตโนมัติที่มีความละเอียดอ่อน

อินเทอร์เฟซแบบสามหน้าต่างสามารถทำอะไรเพื่อประสิทธิภาพการบำรุงรักษาของคุณได้บ้าง?

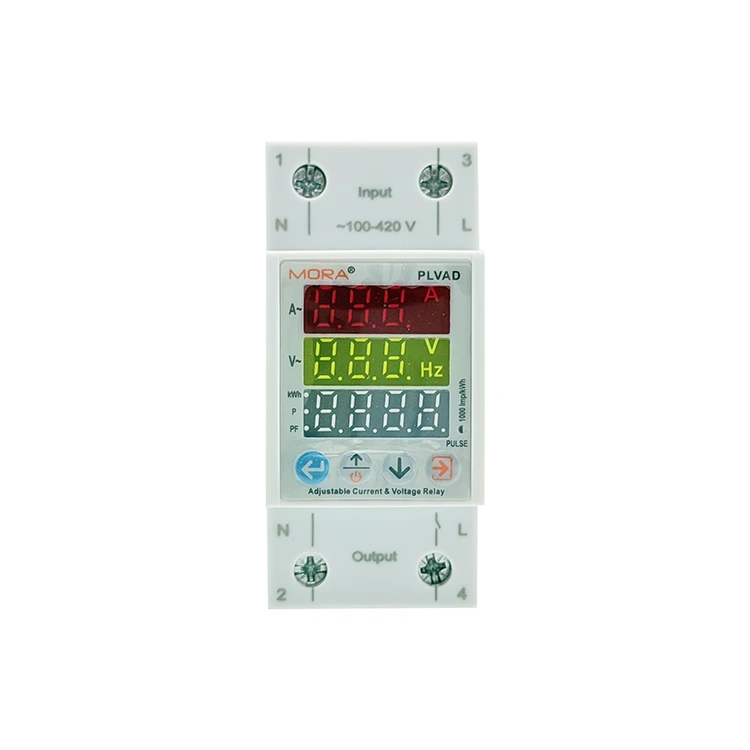

แผงย่อยระบบอัตโนมัติสมัยใหม่ต้องการข้อมูลทางไฟฟ้าโดยละเอียดเพื่อทำให้การวินิจฉัยง่ายขึ้นและป้องกันการหยุดทำงาน ตัวป้องกันแรงดันไฟฟ้าแบบดิจิตอล Type C แบบ 2P พร้อมจอแสดงผลสามจอใช้หน้าต่างแสดงผลดิจิทัลแบบเรียงซ้อนแยกกันสามหน้าต่าง ซึ่งแสดงแรงดันไฟฟ้าหลัก (V) กระแสวงจรแอคทีฟ (A) และตัววัดกระแส/พลังงานตกค้างแบบเรียลไทม์พร้อมกัน การแสดงข้อมูลแบบเรียลไทม์นี้ช่วยลดความจำเป็นในการวนผ่านเมนูด้วยตนเองโดยใช้ปุ่มแผงหน้าปัด ช่วยให้ทีมบำรุงรักษาสามารถตรวจจับโหลดที่ไม่สมดุล กระแสฮาร์โมนิค หรือฉนวนที่ล้มเหลวได้ทันที ก่อนที่ข้อผิดพลาดร้ายแรงจะทำให้ระบบปิดโดยไม่ได้กำหนดเวลาไว้

พารามิเตอร์ประสิทธิภาพทางเทคนิค

• ช่วงแรงดันไฟฟ้าขณะใช้งาน: 140V ถึง 300V AC (50/60 Hz)

• ความสามารถในการตรวจสอบกระแสไฟฟ้า (Iₘₐₓ): ปรับได้ 1A ถึง 63A (ขั้น: 0.1A)

• สเปกตรัมความไวของการรั่วไหล: ช่วง 10mA ถึง 99mA หรือบายพาสที่กำหนดค่าได้

• ความเร็ว / ความแม่นยำในการรีเฟรชข้อมูล: ≤ 0.5 วินาที รอบการสุ่มตัวอย่าง / มาตรวิทยาคลาส 1.0

• ความสามารถในการเดินสายไฟที่ขั้วต่อ: รองรับสายเคเบิลตีเกลียวแบบแข็งสูงสุด 25 มม.² / สายตีเกลียวแบบยืดหยุ่นขนาด 16 มม.²

• การปฏิบัติตามข้อกำหนดและการรับรอง: ได้รับการรับรอง CE, เป็นไปตาม RoHS, ผลิตตามมาตรฐาน IEC 60947-2 ภาคผนวก B

การติดตามการรั่วไหลของพื้นดินระดับไมโครวินาที

การตรวจสอบความแม่นยำของการรั่วไหลระดับมิลลิเมตร: มาพร้อมกับแกนตรวจสอบกระแสไฟฟ้าตกค้างระดับมืออาชีพ โดยรองรับการติดตามกระแสไฟฟ้าขัดข้องกราวด์ระดับมิลลิแอมแปร์แบบเรียลไทม์ จับสัญญาณการรั่วไหลเล็กๆ ที่เกิดจากอายุของสายไฟ การแทรกซึมของความชื้น และความเสียหายของฉนวนได้อย่างแม่นยำ

การป้องกันไฟไหม้แบบคู่และไฟฟ้าช็อต: สร้างแผงป้องกันความปลอดภัยรองสำหรับวงจรบนพื้นฐานของการป้องกันไฟฟ้าลัดวงจร ป้องกันไฟไหม้ไฟฟ้าและอุบัติเหตุไฟฟ้าช็อตที่เกิดจากความล้มเหลวของฉนวนได้อย่างมีประสิทธิภาพ และเหมาะสำหรับอุปกรณ์สายไฟเก่าและสถานการณ์ทางอุตสาหกรรมระดับสูงที่มีความปลอดภัยสูง

เซ็นเซอร์กระแสการสูญเสียต่ำในตัวและการป้องกันกระแสเกิน

การออกแบบประหยัดพื้นที่การตรวจจับแบบรวม: หม้อแปลงกระแสไฟฟ้าที่มีความต้านทานต่ำและมีความแม่นยำสูงในตัว รองรับการตรวจสอบกระแสไฟฟ้าที่มีความแม่นยำสูงเต็มรูปแบบ 0–63A ตัวป้องกันแรงดันไฟฟ้าแบบดิจิทัล Type C แบบ 2P พร้อมจอแสดงผลสามจอช่วยลดความจำเป็นในการใช้เซ็นเซอร์ CT ภายนอกและสายไฟเสริม ซึ่งช่วยปรับเค้าโครงภายในของกล่องจ่ายไฟให้เหมาะสมอย่างมาก และลดต้นทุนทางวิศวกรรม

การระบุกระแสการไหลเข้าอัจฉริยะ: ผู้ใช้สามารถปรับแต่งเกณฑ์การเดินทางกระแสเกินและเวลาหน่วงได้ ระบบสามารถระบุและหลีกเลี่ยงกระแสกระชากทันทีโดยอัตโนมัติในระหว่างการสตาร์ทมอเตอร์ จะไม่สร้างการตัดวงจรที่น่ารำคาญ และสามารถตัดแหล่งจ่ายไฟได้อย่างรวดเร็วสำหรับข้อผิดพลาดโอเวอร์โหลดอย่างต่อเนื่องอย่างแท้จริง เพื่อปกป้องอุปกรณ์วงจร

การเชื่อมต่อที่เสถียรในระยะยาว

• การออกแบบสายไฟแบบรัดแน่นด้วยแก๊ส: แคลมป์ทองแดงชุบนิกเกิลและสกรูคอมโพสิตเหล็ก M5 รองรับแรงบิดในการเดินสายไฟสูงสุด 2.5 นิวตันเมตร พร้อมแรงยึดที่แข็งแกร่ง

• ต่อต้านริ้วรอยและป้องกันการหลวม: รอยหยักกันลื่นลึกบนผนังด้านในของขั้วต่อกัดแน่นเข้ากับแกนลวดทองแดง แก้ปัญหาข้อผิดพลาดของการสัมผัสหลวมที่เกิดจากการคืบของทองแดงและการหมุนเวียนด้วยความร้อนในระยะยาวได้อย่างมีประสิทธิภาพ และรักษาการทำงานที่มั่นคงด้วยความต้านทานต่ำ

คำถามที่พบบ่อย

ถาม: เหตุใดจอแสดงผลปัจจุบันจึงแสดง 0.0A เมื่ออุปกรณ์ที่ใช้พลังงานต่ำทำงานตามปกติ

ตอบ: หม้อแปลงกระแสในตัวของรุ่นนี้ได้รับการปรับเทียบสำหรับการตรวจสอบโหลดกำลังสูงทางอุตสาหกรรม โดยมีเกณฑ์การตรวจจับขั้นต่ำ 0.5A กระแสไฟทำงานของอุปกรณ์ที่ใช้พลังงานต่ำ เช่น ไฟขนาดเล็กและอุปกรณ์อิเล็กทรอนิกส์สแตนด์บายต่ำกว่าขีดจำกัดการตรวจจับ ดังนั้นจอแสดงผลจึงแสดง 0.0A ตัวป้องกันแรงดันไฟฟ้าแบบดิจิตอล Type C แบบ 2P พร้อมจอแสดงผลสามจอนี้วางตำแหน่งไว้สำหรับการป้องกันโหลดสูงทางอุตสาหกรรม ไม่ใช่สำหรับการวัดกระแสไมโครของอุปกรณ์ที่ใช้พลังงานต่ำ

ถาม: สามารถปิดฟังก์ชันป้องกันการรั่วไหลสำหรับสิ่งอำนวยความสะดวกเก่าที่มีการรั่วไหลพื้นฐานสูงได้หรือไม่

ก. ใช่. เกณฑ์กระแสคงเหลือสามารถปรับได้อย่างอิสระภายใน 10–99mA หรือปิดด้วยตนเองผ่านเมนูการตั้งโปรแกรม เพื่อหลีกเลี่ยงการตัดการทำงานที่น่ารำคาญที่เกิดจากการรั่วไหลของเส้นพื้นฐานโดยธรรมชาติของสายเก่า ขอแนะนำให้ดำเนินการโดยช่างไฟฟ้าที่ผ่านการรับรอง หลังจากยืนยันความปลอดภัยของการเดินสายไฟในสถานที่แล้ว เพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดด้านความปลอดภัยในการต่อลงดินในสถานที่

ถาม: พารามิเตอร์แรงดันไฟฟ้าและกระแสไฟฟ้าที่กำหนดเองจะหายไปหลังจากไฟฟ้าขัดข้องหรือไม่

A: No loss. เกณฑ์การป้องกันและพารามิเตอร์การทำงานที่ผู้ใช้กำหนดทั้งหมดได้รับการเสริมความแข็งแกร่งในชิปแบบไม่ลบเลือน EEPROM ออนบอร์ด โดยไม่จำเป็นต้องใช้แบตเตอรี่สำรอง พารามิเตอร์จะถูกเก็บไว้อย่างถาวรและสามารถโหลดได้โดยอัตโนมัติเพื่อกลับมาทำงานการป้องกันหลังจากการกู้คืนพลังงานกริด
