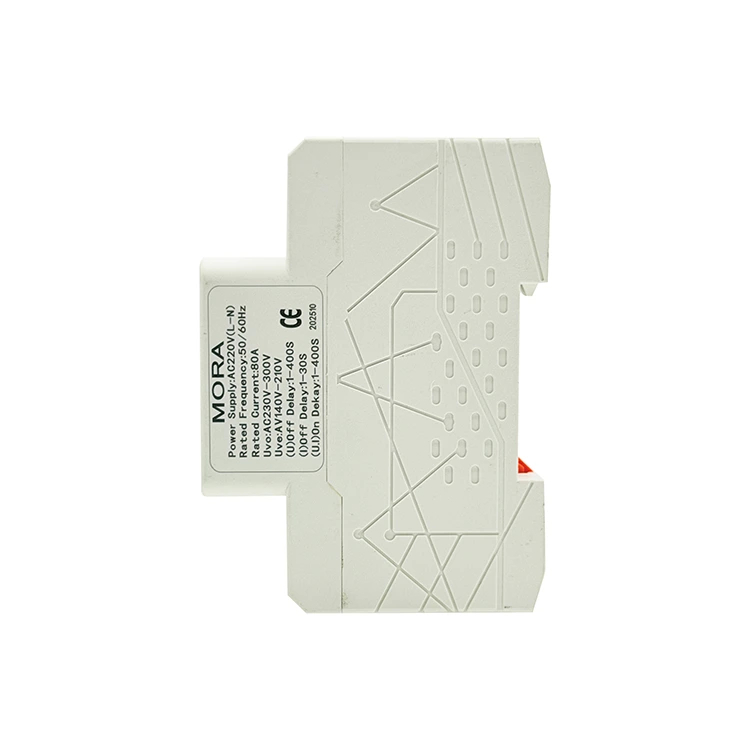

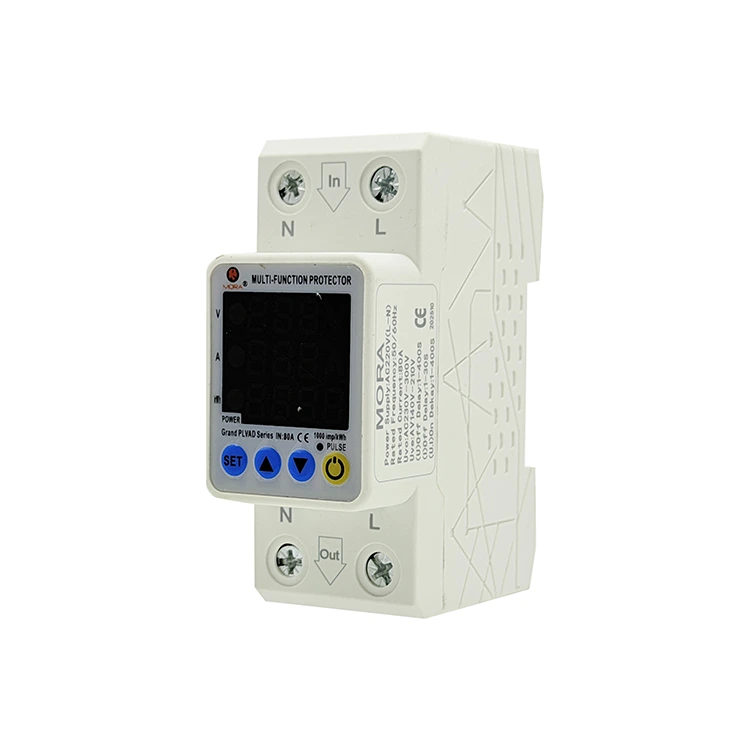

2P เชื่อมต่อตัวป้องกันแรงดันไฟฟ้าอัตโนมัติ Type M Triple Display

ทีมจัดซื้อจัดจ้างที่จัดหาสวิตช์เกียร์สำหรับโครงสร้างพื้นฐานระยะไกลจำเป็นต้องมีโมดูลการป้องกันอัจฉริยะที่สามารถกู้คืนจากข้อผิดพลาดทางไฟฟ้าชั่วคราวได้โดยอัตโนมัติเพื่อเพิ่มเวลาทำงานของระบบให้สูงสุด ออกแบบและสร้างโดย Pugao (Mora) จอแสดงผล 2P Auto Reconnect Voltage Protector Type M Triple ประสิทธิภาพสูง ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการใช้งานแบบอัตโนมัติเหล่านี้ อุปกรณ์นี้ก้าวไปไกลกว่ารีเลย์รีเซ็ตด้วยตนเองขั้นพื้นฐาน โดยมีอัลกอริธึมการปิดอัตโนมัติอัจฉริยะที่ตรวจสอบสภาพของกริดหลังการเดินทาง เมื่อแรงดันไฟฟ้าจากอาคารคงที่ภายในพารามิเตอร์ที่ปลอดภัยตามระยะเวลานับถอยหลังที่ตั้งไว้ กลไกที่ขับเคลื่อนด้วยมอเตอร์ภายในจะปิดวงจรโดยอัตโนมัติ เพื่อคืนพลังงานให้กับอาร์เรย์โทรคมนาคมดาวน์สตรีม เครือข่ายความปลอดภัย หรือระบบตรวจสอบสภาพอากาศ

อาร์เรย์สามหน้าต่างพร้อมการรวมตัวนับข้อบกพร่อง

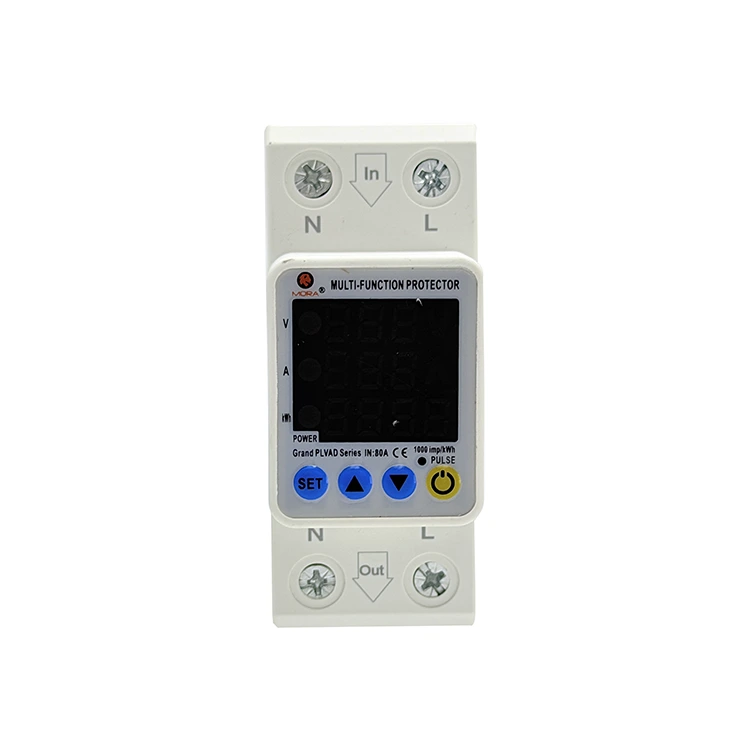

จอแสดงผลซิงโครนัสข้อมูลหลายมิติ: จอแสดงผล 2P เชื่อมต่อตัวป้องกันแรงดันไฟฟ้าอัตโนมัติประเภท M Triple Display แสดงแรงดันไฟฟ้าแบบเรียลไทม์ กระแสไฟแบบเรียลไทม์ และเวลาทำงานผิดปกติสะสมตามลำดับ พร้อมการจำแนกข้อมูลที่ชัดเจน และเข้าใจสถานะการทำงานของวงจรในหน้าจอเดียว

คำเตือนล่วงหน้าเกี่ยวกับข้อผิดพลาดเชิงปริมาณ: ตัวนับข้อบกพร่องในตัวสามารถบันทึกจำนวนทริปของแรงดันไฟเกินและกระแสเกินในรอบการทำงาน เจ้าหน้าที่บำรุงรักษาสามารถตัดสินความเสถียรของโครงข่ายในสถานที่และสถานะอายุของอุปกรณ์ดาวน์สตรีมผ่านข้อมูลข้อผิดพลาด ทำให้เกิดการบำรุงรักษาเชิงคาดการณ์

ข้อดีของผลิตภัณฑ์หลัก

กำจัดม้วนรถบรรทุก O&M ระยะไกล

• แก้ปัญหาปัญหาในการบำรุงรักษาระยะไกล: สำหรับสถานีฐานแบบเซลลูล่าร์ สถานีอุตุนิยมวิทยาบนภูเขา และสถานีสูบน้ำแบบอัตโนมัติ ความผันผวนของกริดชั่วคราวจะทำให้รีเลย์ป้องกันแบบเดิมสะดุดและปิดเครื่อง โดยต้องมีการรีเซ็ตในสถานที่ด้วยตนเองโดยมีเวลาและค่าแรงสูง

• เพิ่มเวลาทำงานของระบบให้สูงสุด: ตระหนักถึงการตรวจสอบข้อผิดพลาดอัตโนมัติแบบเต็มกระบวนการ การพิจารณาความเสถียร และการกู้คืนการปิดฝาทางกล สำหรับความผิดปกติของกริดชั่วคราว จอแสดงผล 2P เชื่อมต่อตัวป้องกันแรงดันไฟฟ้าอัตโนมัติประเภท M Triple Display จะทำการกู้คืนพลังงานอย่างอิสระโดยปราศจากการแทรกแซงของมนุษย์ ซึ่งช่วยลดค่าใช้จ่าย O&M ได้อย่างมาก และปรับปรุงอัตราการทำงานอย่างต่อเนื่องของอุปกรณ์

วงจรการปิดที่ปรับได้และการล็อคความปลอดภัยอัจฉริยะ

• ป้องกันความเสียหายรองจากข้อผิดพลาด: สำหรับข้อผิดพลาดจากการลัดวงจรถาวร การปิดซ้ำหลายครั้งจะทำให้เกิดความเสียหายจากความร้อนต่อท่อและอุปกรณ์ จอแสดงผลสามจอตัวป้องกันแรงดันไฟฟ้าเชื่อมต่ออัตโนมัติ 2P ประเภท M รองรับการตั้งค่าแบบกำหนดเองสำหรับความพยายามในการปิดสูงสุด

• การล็อคเพื่อความปลอดภัยอัตโนมัติ: เมื่อหมดเวลาการปิดที่ตั้งไว้ล่วงหน้าและยังมีข้อผิดพลาดอยู่ ระบบจะล็อคกลไกการขับเคลื่อนมอเตอร์ เรียกใช้การแจ้งเตือนข้อผิดพลาด และแยกวงจรไว้เพื่อหลีกเลี่ยงการสลับวงจรที่เป็นอันตราย

พารามิเตอร์ประสิทธิภาพทางเทคนิค

• ตัวเลือกกระแสไฟในการทำงานที่กำหนด: อัตราโหลดต่อเนื่อง 40A / 63A

• การปรับเวลาปิดอัตโนมัติ: 1 วินาทีถึง 900 วินาที Max Range

• รอบการปิดต่อเนื่องสูงสุด: ความพยายามที่กำหนดค่าได้ 1 ถึง 30 ครั้งก่อนที่จะล็อค

• ความแม่นยำในการติดตามแรงดันไฟฟ้า / ช่วงกระแสไฟ: ความแปรปรวน ±1% / การอ่านค่าแบบไดนามิก 0.5A ถึง 63A

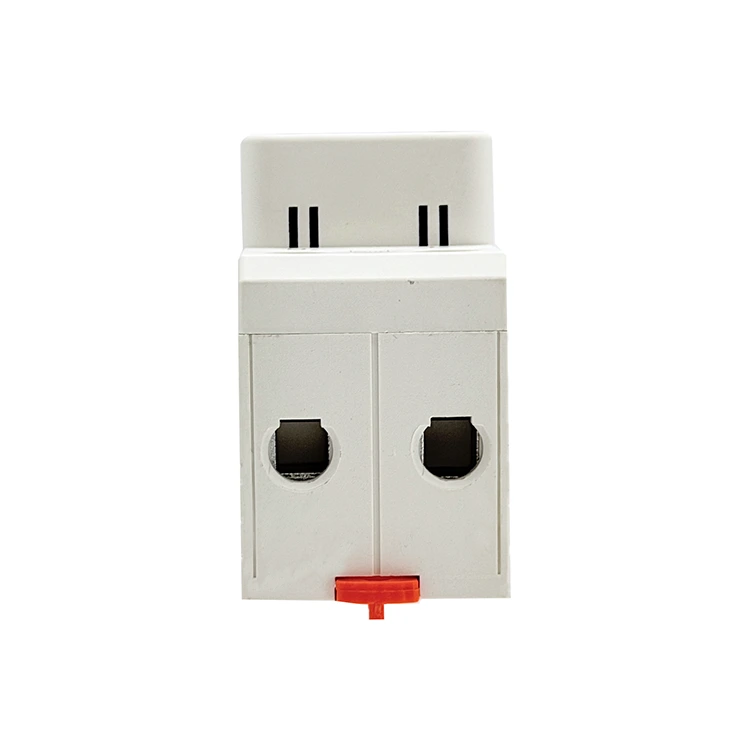

• ความจุหน้าตัดของเทอร์มินัล: สูงสุด 25 มม.² แบบแข็ง / 16 มม.² แบบยึดด้วยปลอกโลหะ (แคลมป์ M5)

• ความเป็นฉนวนของแชสซี: แผงกั้นฉนวนที่ตรวจสอบแล้ว 2.5kV

• การปฏิบัติตามข้อกำหนดและการรับรอง: ได้รับการรับรอง CE, เป็นไปตาม RoHS, สอดคล้องกับมาตรฐานโครงสร้าง EN 60947-1

คำถามที่พบบ่อย

ถาม: หากกริดลดลงเหลือ 0V อย่างสมบูรณ์ มอเตอร์จะมีกำลังคงเหลือเพียงพอที่จะป้องกันเกียร์ดาวน์สตรีมหรือไม่

ก. ใช่. เมื่อติดตั้งธนาคารตัวเก็บประจุเก็บพลังงานความจุสูงทางอุตสาหกรรม ในกรณีที่กริดไฟฟ้าดับทั้งหมดอย่างกะทันหัน พลังงานไฟฟ้าที่เก็บไว้สามารถขับเคลื่อนกลไกมอเตอร์เกียร์เพื่อดำเนินการทริปทันที ทำให้หน้าสัมผัสต้องเปิดและล็อคอย่างปลอดภัย เพื่อให้แน่ใจว่าไม่มีการรั่วไหลของพลังงานด้านโหลดก่อนที่พลังควบคุมจะหมดลงอย่างสมบูรณ์

ถาม: จะเกิดอะไรขึ้นเมื่อถึงขีดจำกัดการปิดสูงสุดภายใต้ข้อผิดพลาดของกริดที่คงอยู่

ตอบ: เมื่อเผชิญกับข้อผิดพลาดถาวรของวงจร หลังจากพยายามปิดที่ตั้งไว้ล่วงหน้าโดยไม่มีการกู้คืนกริด จอแสดงผล 2P ที่เชื่อมต่อตัวป้องกันแรงดันไฟฟ้าอัตโนมัติประเภท M Triple Display จะล็อคฟังก์ชันการขับเคลื่อนมอเตอร์โดยอัตโนมัติ ปิดการใช้งานการดำเนินการปิดอัตโนมัติทั้งหมด และเปิดวงจรไว้ โดยหลีกเลี่ยงการสลับวงจรเป็นวงจรที่ผิดพลาดอย่างไม่สิ้นสุด ปกป้องโครงสร้างทางกลภายในและสายดาวน์สตรีมจากความเสียหายจากความร้อน และต้องมีการแก้ไขปัญหาด้วยตนเองและรีเซ็ตเพื่อกู้คืน

ถาม: ตัวควบคุมแยกแยะความแตกต่างระหว่างไฟกระชากชั่วคราวจากไฟฟ้าลัดวงจรถาวรได้อย่างไร

ตอบ: ระบบรวมการตรวจจับแรงดันไฟฟ้าและกลไกการตรวจจับคู่การสุ่มตัวอย่างกระแสไฟฟ้าเข้าด้วยกัน ในระหว่างการตรวจจับการปิดซ้ำ หากแรงดันไฟฟ้าของกริดมีเสถียรภาพแต่กระแสไฟกระชากขนาดใหญ่เกิดขึ้นทันที MCU จะตัดสินทันทีว่าเป็นข้อผิดพลาดของการลัดวงจรถาวร ทริกเกอร์การสะดุดทันทีโดยไม่ต้องดำเนินการหน่วงเวลาการปิดใหม่ และปกป้องโครงสร้างสวิตช์ภายในจากความเสียหายจากแรงกระแทกกระแสสูง
