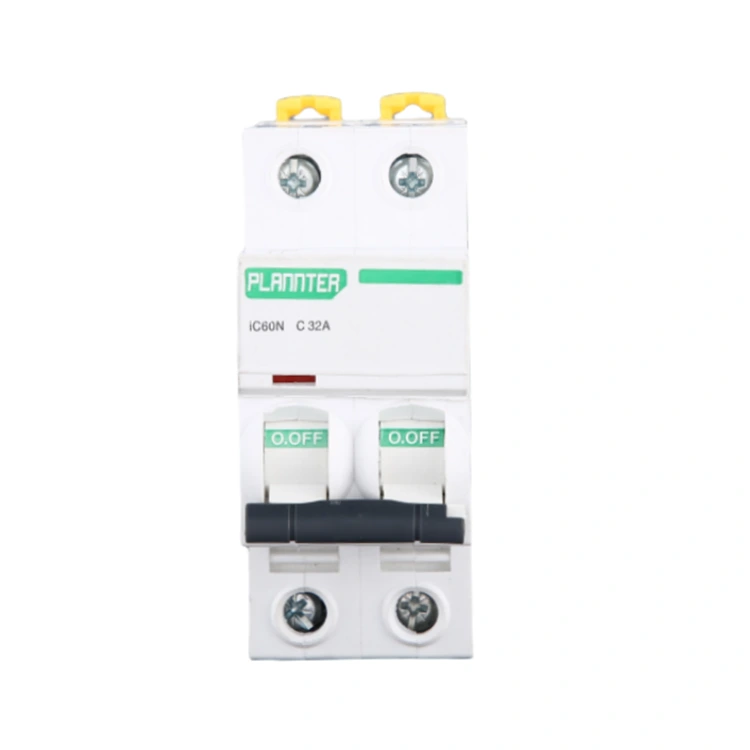

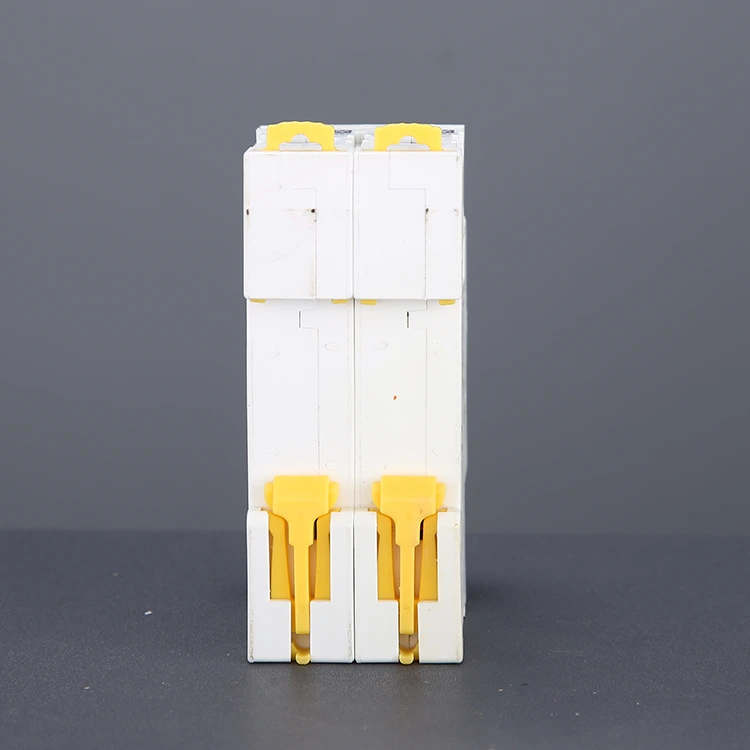

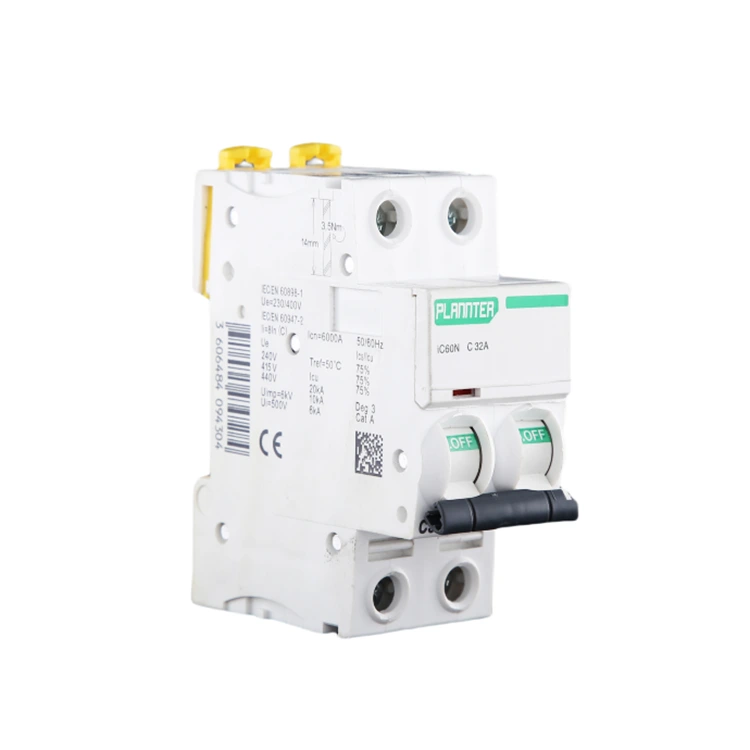

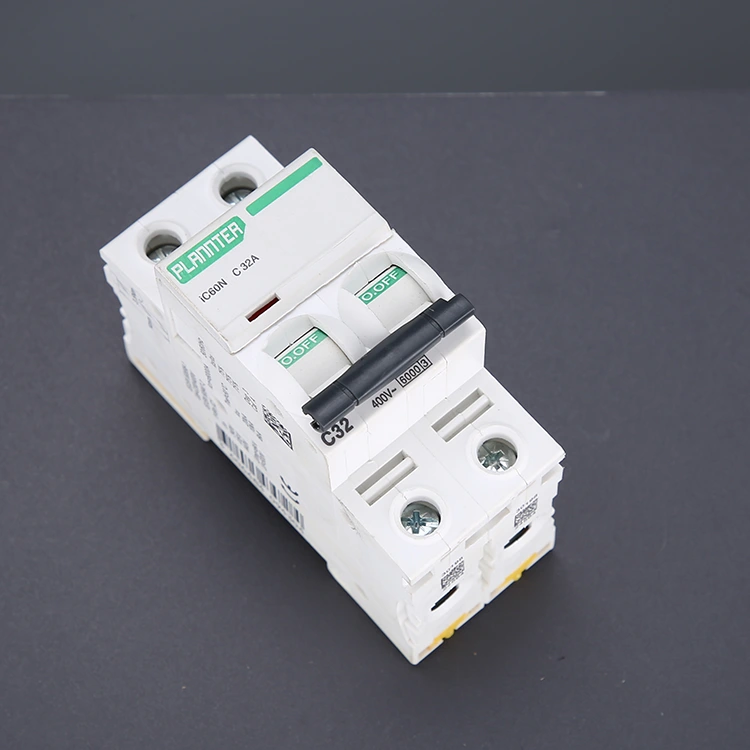

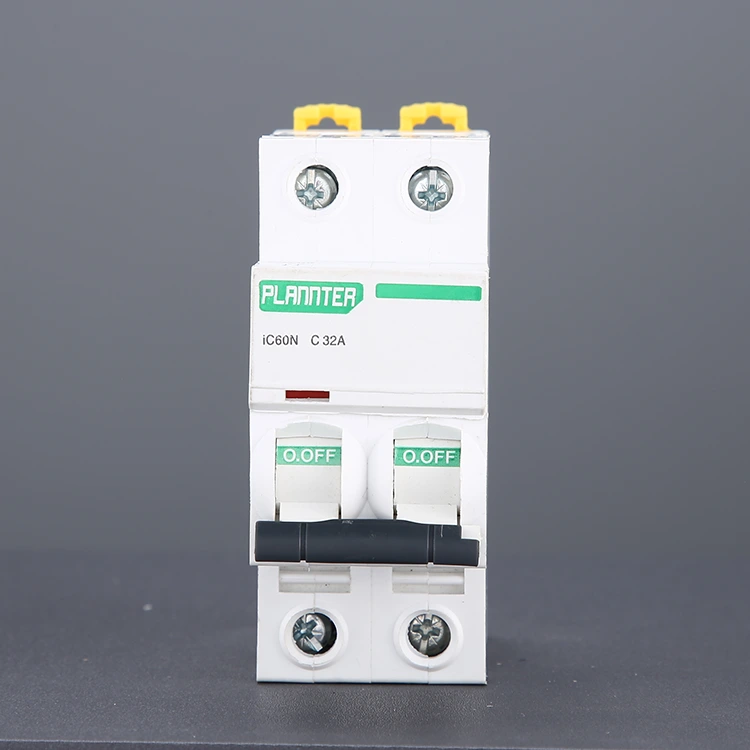

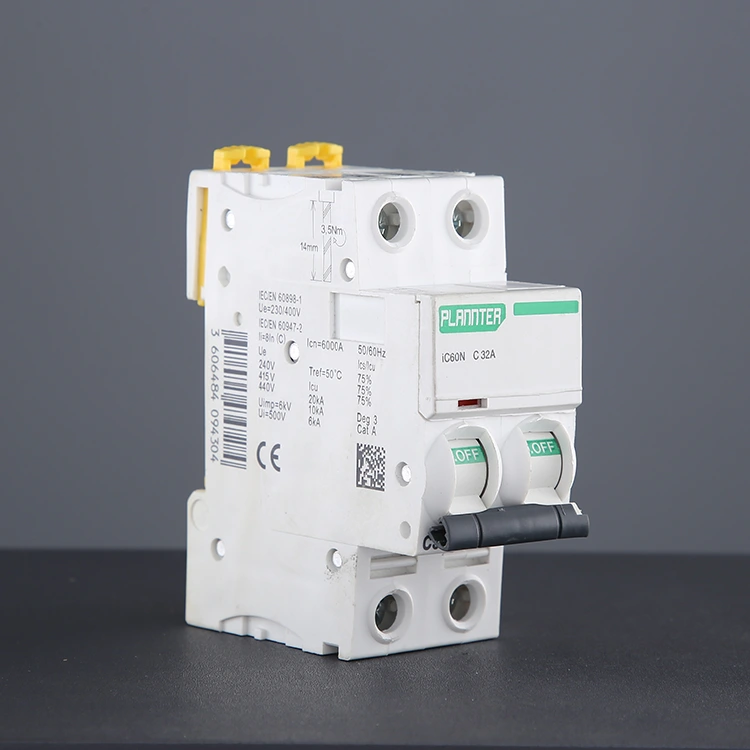

เซอร์กิตเบรกเกอร์ขนาดเล็กแบบติดตั้งบนราง DIN

แตกต่างจากเซอร์กิตเบรกเกอร์ขั้วเดียว (1P) ซึ่งจะตัดการเชื่อมต่อเฉพาะสายไฟเท่านั้น เซอร์กิตเบรกเกอร์ขนาดเล็กแบบติดตั้งบนราง DIN แบบ 2 ขั้วจะตัดการเชื่อมต่อสายไฟและสายศูนย์พร้อมกันเมื่อสะดุด หลีกเลี่ยงความเสี่ยงที่จะเกิดไฟฟ้าช็อตเนื่องจากกระแสไฟฟ้าของเส้นลวดศูนย์ ซึ่งเป็นปัจจัยด้านความปลอดภัยที่สูงกว่า ดังนั้นจึงเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการป้องกันไฟฟ้าขัดข้องอย่างสมบูรณ์ เช่น เครื่องปรับอากาศในครัวเรือน เครื่องทำน้ำอุ่น สวิตช์หลักจ่ายไฟ อุปกรณ์ไฟฟ้าขนาดเล็ก และอื่นๆ

เหตุใดการออกแบบราง DIN จึงเป็นมาตรฐานอุตสาหกรรม

1. ความเป็นโมดูลาร์และความยืดหยุ่น

เช่นเดียวกับอาคารที่มีบล็อก คุณสามารถติดตั้งเซอร์กิตเบรกเกอร์ อุปกรณ์กระแสไฟตกค้าง คอนแทคเตอร์ หรือรีเลย์หลายตัวไว้ข้างกันบนรางได้

หากวงจรต้องมีการแยกย่อยเพิ่มเติม คุณเพียงแค่ต้องใส่เบรกเกอร์ใหม่เข้าไปในพื้นที่ว่างบนราง โดยไม่ต้องเปลี่ยนแผงจำหน่ายทั้งหมด

2. ประสิทธิภาพการติดตั้งที่ยอดเยี่ยม

สำหรับช่างไฟฟ้า การติดตั้งเซอร์กิตเบรกเกอร์ขนาดเล็กแบบติดราง DIN ใช้เวลาเพียงไม่กี่วินาที เมื่อเทียบกับวิธีการยึดสกรูแบบเดิม เวลาในการติดตั้งลดลงกว่า 80%

3. การกำหนดมาตรฐานและการแลกเปลี่ยนกัน

ด้วยการปฏิบัติตามมาตรฐาน IEC 60898 เซอร์กิตเบรกเกอร์ PUGAO จึงเข้ากันได้กับแบรนด์ต่างๆ เช่น ABB, Schneider Electric และ Siemens หากคุณต้องการเปลี่ยนอุปกรณ์ที่มีอยู่ ผลิตภัณฑ์ของเราจะทำหน้าที่ทดแทนโดยตรง

4. การกระจายความร้อนและการบำรุงรักษา

การติดตั้งรางจะระงับเซอร์กิตเบรกเกอร์ ทำให้เกิดช่องว่างการไหลเวียนของอากาศด้านหลังซึ่งช่วยให้กระจายความร้อนได้อย่างมีประสิทธิภาพ

สำหรับการบำรุงรักษา คุณเพียงแค่ต้องถอดอุปกรณ์เฉพาะออกจากราง ทำให้ไม่จำเป็นต้องรื้อโครงตู้ทั้งหมด

การติดตั้งราง DIN กับการติดตั้งแบบคงที่: อะไรคือความแตกต่าง?

สถานการณ์สำหรับการเลือกการติดตั้งราง: การติดตั้งรางเป็นตัวเลือกที่ต้องการสำหรับการใช้งานเบรกเกอร์มากกว่า 90%

● กล่องหรือตู้กระจายมาตรฐาน

● สถานการณ์ที่ต้องมีการติดตั้งเป็นชุด (โครงการวิศวกรรม)

● กรณีที่จำเป็นต้องมีการบำรุงรักษาหรือขยายในอนาคต

● ระบบจำหน่ายไฟฟ้าสำหรับที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรมส่วนใหญ่

การทำงาน

การป้องกันการโอเวอร์โหลด: เมื่อกระแสโหลดเกินค่าที่กำหนดเป็นเวลานาน โลหะคู่ภายใน MCB จะโค้งงอด้วยความร้อน กระตุ้นให้กลไกทางกลทำงานและตัดวงจร ป้องกันไม่ให้สายร้อนเกินไปและทำให้เกิดไฟไหม้

ป้องกันการลัดวงจร: เมื่อเกิดการลัดวงจรในสายไฟและกระแสไฟกระชากทันที ตัวหยุดแม่เหล็กไฟฟ้าจะสร้างแรงแม่เหล็กแรงสูงอย่างรวดเร็ว และผลักกลไกการเชื่อมโยงเพื่อตัดการเชื่อมต่อหน้าสัมผัส ทำให้เกิดการสะดุดในมิลลิวินาที

การแยกตัวอย่างสมบูรณ์: ในระหว่างการบำรุงรักษาหรือยกเครื่อง การทำงานแบบแมนนวลของเซอร์กิตเบรกเกอร์สามารถตัดการเชื่อมต่อสายไฟและเส้นศูนย์ไปพร้อมๆ กัน เพื่อให้มั่นใจว่าอุปกรณ์จะไม่ถูกไฟฟ้าและช่วยปกป้องความปลอดภัยของผู้ปฏิบัติงาน

การตรวจสอบแบบคู่: เซอร์กิตเบรกเกอร์ขนาดเล็กแบบติดตั้งบนราง DIN นี้สามารถตรวจสอบสถานะปัจจุบันของสายไฟและเส้นศูนย์แบบเรียลไทม์ และดำเนินการป้องกันทันทีเมื่อมีความผิดปกติในสายใดสายหนึ่ง

จะติดตั้งเซอร์กิตเบรกเกอร์แบบติดตั้งบนราง DIN ได้อย่างไร

นอกเหนือจากการส่งมอบผลิตภัณฑ์ของคุณแล้ว PUGAO ยังมีคู่มือการติดตั้งและบำรุงรักษาที่ครอบคลุม หากคุณพบปัญหาใดๆ โปรดติดต่อทีมสนับสนุนด้านเทคนิคหลังการขายของเรา เนื่องจากการออกแบบราง DIN ทำให้กระบวนการติดตั้งง่ายขึ้น เราจึงสามารถให้คำแนะนำตามแนวทางปฏิบัติในการติดตั้งมาตรฐานได้เช่นกัน

ขั้นตอนที่ 1: ถอดแหล่งจ่ายไฟออก

ก่อนดำเนินการใด ๆ จำเป็นต้องตัดแหล่งจ่ายไฟหลักไปยังกล่องจ่ายไฟ ใช้มัลติมิเตอร์หรือเครื่องทดสอบแรงดันไฟฟ้าเพื่อตรวจสอบขั้วต่อขาเข้า ดำเนินงานต่อหลังจากยืนยันว่าไม่มีแรงดันไฟฟ้าอยู่เท่านั้น เราแนะนำให้สวมถุงมือหุ้มฉนวนและแว่นตานิรภัย

ขั้นตอนที่ 2: ตรวจสอบสภาพแวดล้อมการติดตั้ง

ตรวจสอบว่ามีการติดตั้งราง DIN มาตรฐาน 35 มม. ภายในกล่องจ่ายไฟ ตรวจสอบให้แน่ใจว่ามีช่องว่างเพียงพอที่จะช่วยกระจายความร้อนและการบำรุงรักษาในอนาคต และยืนยันว่ารางยึดอย่างแน่นหนาโดยไม่มีการหลวม

ขั้นตอนที่ 3: ติดตั้งเซอร์กิตเบรกเกอร์บนราง

จัดคลิปด้านบนของเซอร์กิตเบรกเกอร์ให้ตรงกับราง DIN จากนั้นกดลงจนกระทั่งคลิปด้านล่างล็อคเข้าที่โดยอัตโนมัติ อุปกรณ์จะต้องได้รับการแก้ไขอย่างปลอดภัยและไม่มีการโยกเยก

การออกแบบแบบโมดูลาร์ทำให้สามารถติดตั้งเซอร์กิตเบรกเกอร์หลายตัวแบบเคียงข้างกันได้

ขั้นตอนที่ 4: เชื่อมต่อสายไฟและสายโหลด

การกำหนดค่าการเดินสายมาตรฐานเกี่ยวข้องกับการเชื่อมต่ออินพุตกำลังไฟเข้ากับขั้วต่อด้านบนและเอาต์พุตโหลดไปยังขั้วต่อด้านล่าง ใช้สายไฟที่ตรงตามพิกัดกระแสไฟฟ้าที่ระบุ (เช่น สำหรับเบรกเกอร์ 32A แนะนำให้ใช้หน้าตัดของสายไฟ ≥4มม.²) ขันสกรูขั้วต่อให้แน่นเพื่อป้องกันการเชื่อมต่อหลวมหรือร้อนเกินไป

ขั้นตอนที่ 5: ตรวจสอบสถานะการเดินสายไฟและการติดตั้ง

ยืนยันว่าการเชื่อมต่อสายไฟทั้งหมดแน่นหนาและไม่มีสายไฟเปลือยให้เห็น ตรวจสอบขั้วและลำดับเฟส ซึ่งเป็นสิ่งสำคัญอย่างยิ่งสำหรับระบบสามเฟส ตรวจสอบให้แน่ใจว่าสวิตช์เซอร์กิตเบรกเกอร์อยู่ในตำแหน่ง "ปิด" (ตัดการเชื่อมต่อแล้ว)

ขั้นตอนที่ 6: การทดสอบการเปิดเครื่อง

หลังจากคืนแหล่งจ่ายไฟหลักแล้ว ให้เปลี่ยนเซอร์กิตเบรกเกอร์ไปที่ตำแหน่ง "เปิด" เพื่อทดสอบการทำงานที่เหมาะสม ตรวจสอบเสียงที่ผิดปกติ สัญญาณของความร้อนสูงเกินไป หรือการสะดุดโดยไม่คาดคิด

คำถามที่พบบ่อย

1. คุณเป็นบริษัทการค้าหรือผู้ผลิตหรือไม่?

เราเป็นโรงงานมืออาชีพที่มีประสบการณ์ 10 ปีในเบรกเกอร์ขนาดเล็กแบบติดราง DIN

2. คุณยอมรับบริการที่กำหนดเองหรือไม่?

เราให้บริการ OEM/ODM เราสามารถพิมพ์โลโก้แบรนด์ของคุณลงบนผลิตภัณฑ์ได้ ทีมงานด้านเทคนิคและใบเสนอราคามืออาชีพสามารถให้บริการโซลูชั่นที่น่าพอใจตามแบบและข้อกำหนดด้านพารามิเตอร์ของคุณ
