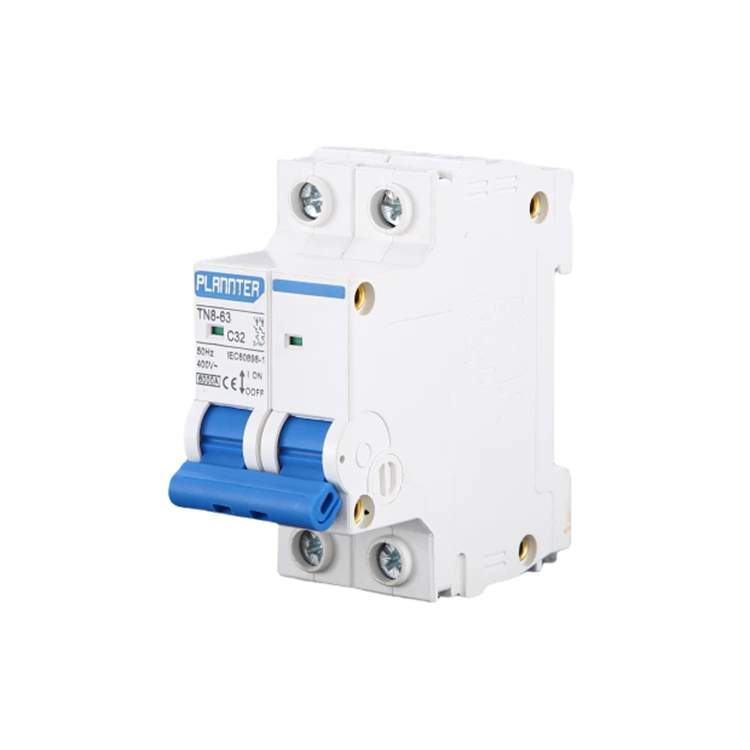

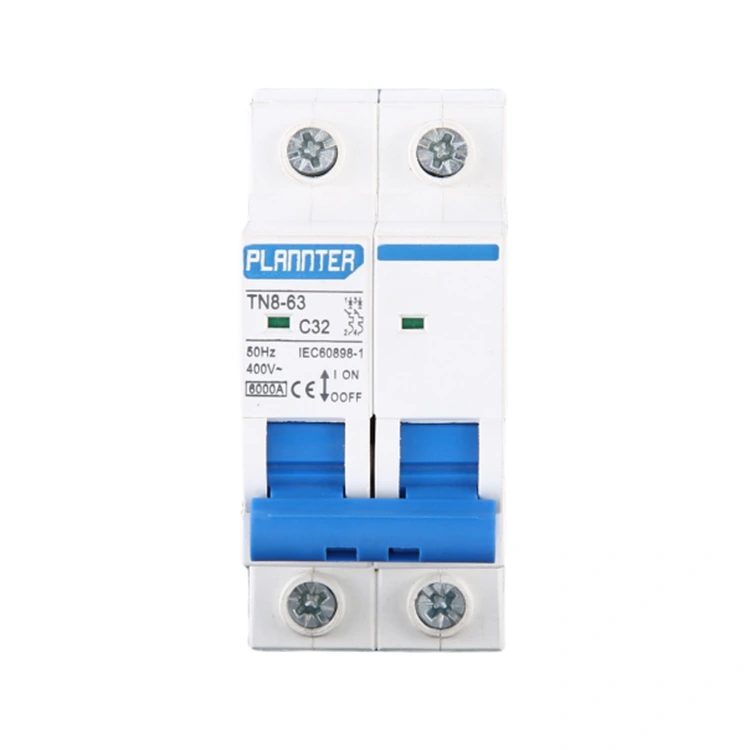

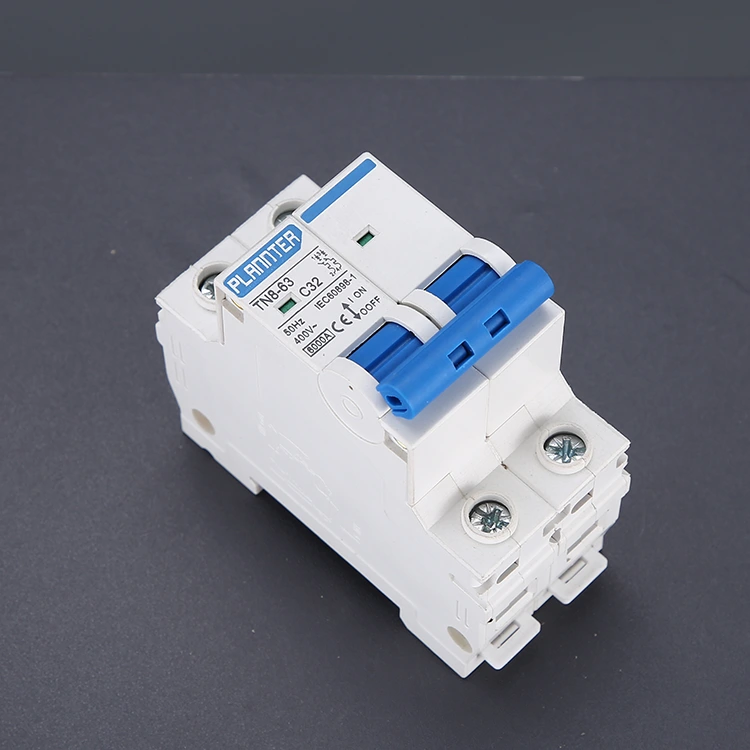

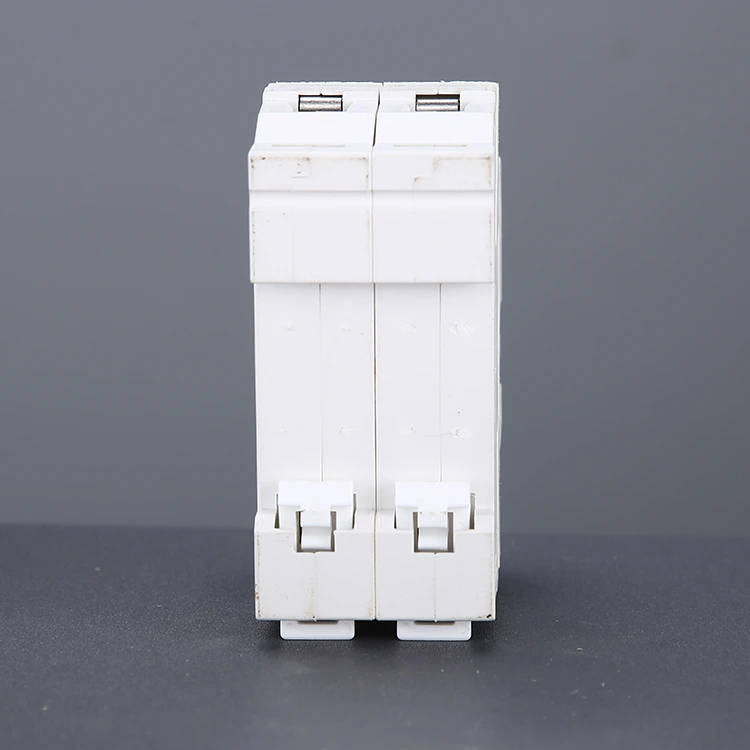

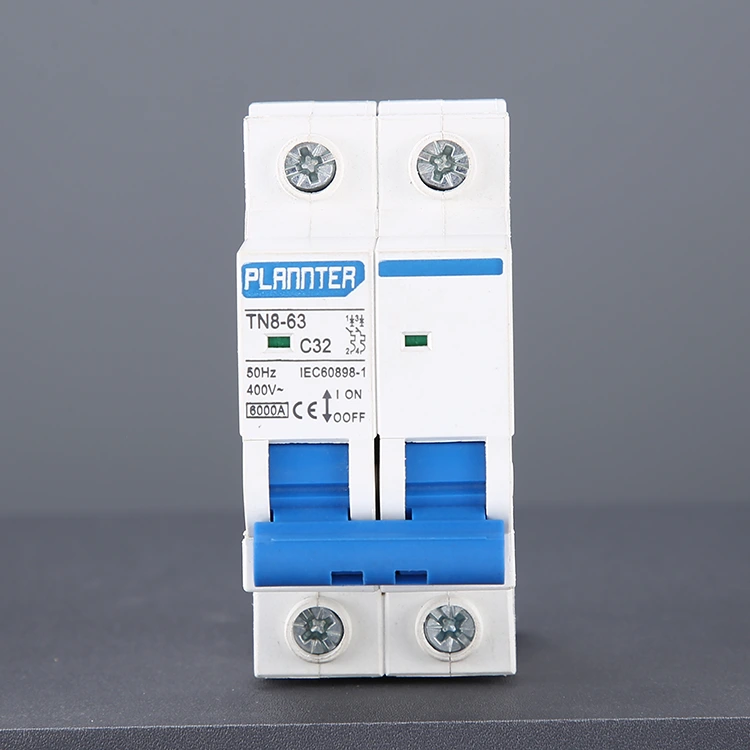

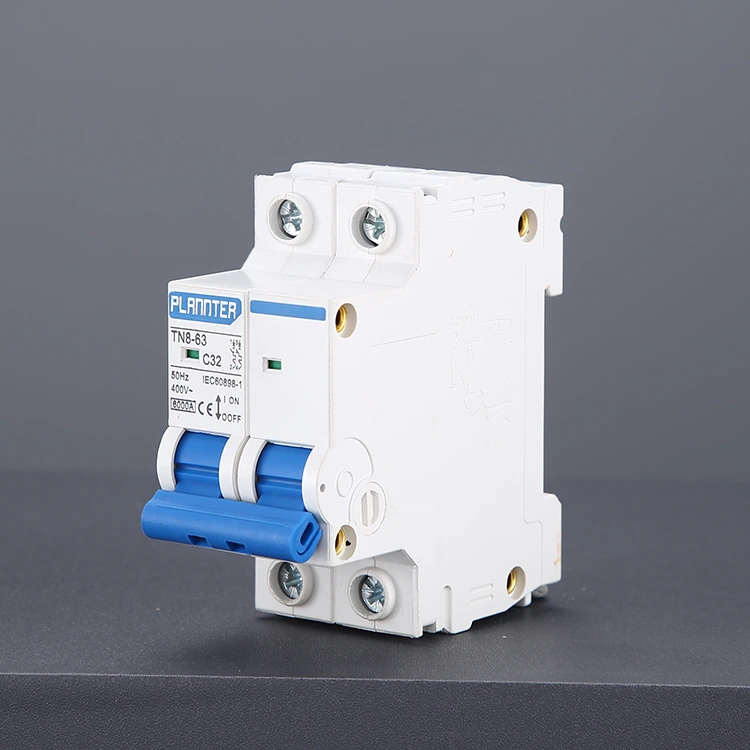

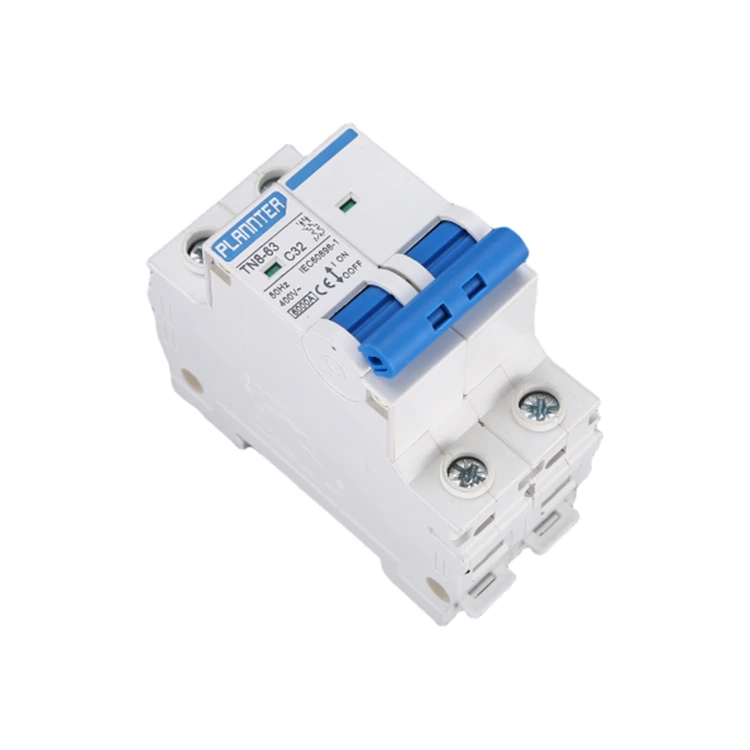

เซอร์กิตเบรกเกอร์พลาสติกขนาดเล็ก 2 ขั้ว

เบรกเกอร์พลาสติกขนาดเล็กแบบ 2 ขั้ว (MCB) เป็นอุปกรณ์ป้องกันไฟฟ้าที่ออกแบบมาเพื่อตัดการเชื่อมต่อตัวนำที่มีกระแสไฟทั้งสองโดยอัตโนมัติในกรณีที่เกิดการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร ช่วยให้มั่นใจได้ถึงการป้องกันวงจรที่ปลอดภัยและเชื่อถือได้ทั้งในระบบ AC และ DC โดยเฉพาะอย่างยิ่งเมื่อต้องมีการแยกสายคู่ หมายเหตุ: โปรดเก็บผลิตภัณฑ์ให้ห่างจากแหล่งกำเนิดไฟเมื่อจัดเก็บ สิ่งนี้และจำเป็นต้องเก็บไว้ในที่เย็นและแห้ง ห่างจากความร้อนและแหล่งกำเนิดประกายไฟ

ลักษณะสำคัญของ MCB แบบ 2 ขั้ว

ฟังก์ชั่นความปลอดภัย:

• ให้การป้องกันไฟฟ้าลัดวงจรและการโอเวอร์โหลด
• ปลดการเชื่อมต่อเสาทั้งสองพร้อมกันเพื่อเพิ่มความปลอดภัย
• ป้องกันความเสียหายต่ออุปกรณ์ไฟฟ้า เช่น มอเตอร์ และหม้อแปลงไฟฟ้า

ออกแบบ:

• ตัวเรือนพลาสติกคุณภาพสูงพร้อมประสิทธิภาพการเป็นฉนวนที่ดีเยี่ยม
• หน้าสัมผัสทองแดงเงินเพื่อการนำไฟฟ้าที่เสถียร
• โครงสร้างกะทัดรัดพร้อมอายุการใช้งานเชิงกลยาวนาน (สูงสุด 10,000 การทำงาน)

การให้คะแนน:

• ช่วงกระแสไฟที่กำหนด: 6A–63A
• ความสามารถในการทำลายล้าง: สูงถึง 6kA
• แรงดันไฟฟ้าของฉนวน: สูงถึง AC400V
• การติดตั้งราง DIN มาตรฐาน 35 มม

ความแตกต่างจากตีคู่:

• เบรกเกอร์แบบ 2 ขั้วควบคุมวงจรสองวงจรพร้อมกันกับการทำงานที่เชื่อมโยงกัน
• เบรกเกอร์แบบ Tandem ทำงานสองวงจรอิสระในช่องเดียว
• เบรกเกอร์แบบ 2 ขั้วจะปลอดภัยกว่าสำหรับการใช้งาน 240V หรือแบบดูอัลไลน์

การใช้งาน

ระบบเชิงพาณิชย์ / อุตสาหกรรม:

• เซอร์กิตเบรกเกอร์พลาสติกขนาดเล็ก 2 ขั้วถูกนำมาใช้กันอย่างแพร่หลายในแผงกระจายสินค้าของโรงงาน แผงควบคุม และระบบไฟฟ้าของเวิร์คช็อป
• ให้การปกป้องที่เชื่อถือได้สำหรับมอเตอร์ หม้อแปลง และอุปกรณ์งานหนัก
• รับประกันการทำงานที่มั่นคงในสภาพแวดล้อมการทำงานที่มีโหลดสูงและต่อเนื่อง

การปกป้องอุปกรณ์ที่ละเอียดอ่อน:

• เหมาะสำหรับระบบอัตโนมัติ เครื่องมือวัด และอุปกรณ์ควบคุม
• ป้องกันความเสียหายที่เกิดจากการโอเวอร์โหลด ไฟฟ้าลัดวงจร และความผันผวนของแรงดันไฟฟ้า
• ปรับปรุงความน่าเชื่อถือของระบบและลดการหยุดทำงาน

การแยกความปลอดภัย:

• ตัดการเชื่อมต่อตัวนำที่มีกระแสไฟฟ้าทั้งสองพร้อมกันเพื่อความปลอดภัยที่เพิ่มขึ้น
• เหมาะสำหรับสถานการณ์การบำรุงรักษาที่ต้องการการแยกวงจรโดยสมบูรณ์
• ลดความเสี่ยงจากไฟฟ้าช็อตระหว่างการซ่อมบำรุง

ระบบจำหน่ายไฟฟ้ากระแสตรง:

• ใช้ได้กับระบบพลังงานแสงอาทิตย์ PV และการติดตั้งพลังงานลม
• ให้การป้องกันที่มีประสิทธิภาพทั้งด้าน AC และ DC
• รับประกันการทำงานที่ปลอดภัยและมั่นคงของระบบพลังงานหมุนเวียน

ข้อดี

• วัสดุพลาสติก: เซอร์กิตเบรกเกอร์พลาสติกขนาดเล็กแบบ 2 ขั้วทำจากพลาสติกมาตรฐานสูง ทองแดงเงิน ให้การแยกตัวทางไฟฟ้าที่เชื่อถือได้และความต้านทานของฉนวน โดยใช้แรงดันไฟฟ้าของฉนวนสูงถึง AC400V อายุการใช้งานยาวนานถึง 10,000 ครั้ง
• ติดตั้งง่าย: ขนาดกะทัดรัดและน้ำหนักเบา ใช้การติดตั้งราง DIN มาตรฐาน 35 มม. ติดตั้งง่ายและรวดเร็ว
• ความจุกระแสไฟกว้าง: รองรับความสามารถในการทำลายสูงสุด 6kA สำหรับการใช้งานที่หลากหลายตั้งแต่ 6A ถึง 63A
• สอดคล้องกับมาตรฐาน CE, CCC และ ISO9001

คำแนะนำในการเลือก การติดตั้ง และการบำรุงรักษา

เราขอแนะนำให้เลือกเซอร์กิตเบรกเกอร์พลาสติกขนาดเล็กแบบสองขั้วสำหรับใช้กับ: อุปกรณ์กำลังสูง สภาพแวดล้อมที่ชื้น และวงจรที่ต้องการการบำรุงรักษาบ่อยครั้ง

เราขอแนะนำให้เลือกเซอร์กิตเบรกเกอร์ขั้วเดียวสำหรับใช้กับ: ไฟส่องสว่างแบบใช้พลังงานต่ำ และเครื่องใช้ในครัวเรือนขนาดเล็กมาตรฐาน

ทีมเทคนิคของ Pugao พร้อมให้คำแนะนำจากผู้เชี่ยวชาญ ช่วยให้คุณจับคู่อุปกรณ์และวงจรได้อย่างเหมาะสมที่สุด

• ติดตั้งบนราง DIN มาตรฐาน 35 มม. ในตู้ที่แห้งและมีอากาศถ่ายเท
• ตรวจสอบให้แน่ใจว่าสายไฟถูกต้องตามแรงดันไฟฟ้าและกระแสไฟฟ้าที่กำหนด
• ตรวจสอบการสึกหรอ ความร้อนสูงเกินไป หรือการเชื่อมต่อที่หลวมเป็นประจำ
• เก็บให้ห่างจากแหล่งกำเนิดไฟและสภาพแวดล้อมที่มีความชื้นสูง
• ถอดสายไฟออกก่อนการบำรุงรักษาหรือการเปลี่ยนใหม่

คำถามที่พบบ่อย

เบรกเกอร์ 1 ขั้ว กับ 2 ขั้ว ต่างกันอย่างไร?

เบรกเกอร์แบบ 1 ขั้วป้องกันวงจรเดี่ยว ในขณะที่เบรกเกอร์แบบ 2 ขั้วจะควบคุมและป้องกันสายไฟที่มีกระแสไฟฟ้าสองเส้นไปพร้อมๆ กัน ทำให้เหมาะสำหรับระบบไฟฟ้าแรงสูงหรือระบบสายคู่

เบรกเกอร์ 2 ขั้วสามารถใช้กับวงจร 120V สองวงจรได้หรือไม่

ใช่ แต่เฉพาะในกรณีที่ทั้งสองวงจรมีกลไกการเดินทางร่วมกันเท่านั้น เพื่อให้แน่ใจว่าทั้งสองสายจะตัดการเชื่อมต่อพร้อมกันเพื่อความปลอดภัย

"เดินทางฟรี" หมายความว่าอย่างไร

"ไม่มีการตัดวงจร" หมายความว่าเบรกเกอร์จะตัดการเชื่อมต่อวงจร แม้ว่าด้ามจับจะอยู่ที่ตำแหน่งเปิดในระหว่างที่เกิดข้อผิดพลาดก็ตาม

ฉันจะเลือกคะแนนที่เหมาะสมได้อย่างไร?

เมื่อเลือกเซอร์กิตเบรกเกอร์พลาสติกขนาดเล็กแบบ 2 ขั้ว ให้พิจารณากำลังโหลด ประเภทของวงจร และสภาพแวดล้อม สำหรับระบบกำลังสูงหรือระบบวิกฤติ ให้เลือกรุ่นที่พิกัดสูงกว่า สำหรับไฟส่องสว่างหรือเครื่องใช้ไฟฟ้าขนาดเล็ก ระดับที่ต่ำกว่าก็เพียงพอแล้ว แนะนำให้ใช้คำแนะนำจากผู้เชี่ยวชาญเพื่อการเลือกที่เหมาะสมที่สุด
