เซอร์กิตเบรกเกอร์พลาสติกขนาดเล็กสนับสนุนการเดินสายไฟภายในบ้านที่ปลอดภัยยิ่งขึ้นได้อย่างไร

เนื่องจากระบบไฟฟ้าที่อยู่อาศัยมีความซับซ้อนมากขึ้นเซอร์กิตเบรกเกอร์พลาสติกขนาดเล็กยังคงเป็นส่วนสำคัญของการป้องกันวงจร ช่วยจัดการความเสี่ยงกระแสไฟเกิน และสนับสนุนการเดินสายไฟภายในบ้านที่เป็นระเบียบ

ตั้งแต่เครื่องใช้ในครัวและอุปกรณ์สำนักงานในบ้านไปจนถึงปั๊มความร้อนและการชาร์จรถยนต์ไฟฟ้า ครัวเรือนยุคใหม่ใช้ไฟฟ้าในรูปแบบต่างๆ มากขึ้นกว่าที่เคย การเปลี่ยนแปลงเหล่านี้ส่งผลต่อวิธีการออกแบบแผงจ่ายไฟสำหรับที่พักอาศัย วิธีแยกวงจร และวิธีการวางแผนการป้องกันไฟฟ้า ความท้าทายไม่ได้เพียงแค่จ่ายพลังงานให้มากขึ้นเท่านั้น แต่ยังต้องแน่ใจว่าสายไฟและอุปกรณ์ป้องกันมีความเหมาะสมกับโหลดที่ให้บริการ

เหตุใดการเดินสายไฟในที่พักอาศัยจึงต้องมีการป้องกันวงจรที่ดีกว่า

การเดินสายไฟฟ้าได้รับการออกแบบให้ส่งกระแสไฟฟ้าในช่วงที่กำหนดภายใต้เงื่อนไขการติดตั้งที่กำหนดไว้ เมื่อกระแสไฟฟ้าเกินระดับที่อนุญาต ตัวนำอาจมีความร้อนสูงเกินไป ฉนวนที่อาจสร้างความเสียหายและเพิ่มความเสี่ยงต่อการเกิดไฟไหม้

โอเวอร์โหลดสามารถเกิดขึ้นได้เมื่อมีเครื่องใช้ไฟฟ้ามากเกินไปทำงานในวงจรเดียว หรือเมื่ออุปกรณ์ดึงกระแสไฟฟ้ามากกว่าที่วงจรได้รับการออกแบบมาให้พกพาได้ การลัดวงจรจะสร้างสภาวะที่แตกต่างออกไปแต่อาจมีความรุนแรงมากกว่า ส่งผลให้กระแสไฟฟ้าขนาดใหญ่ไหลผ่านเส้นทางที่ไม่ได้ตั้งใจ

เซอร์กิตเบรกเกอร์ช่วยจัดการกับความเสี่ยงเหล่านี้โดยการหยุดกระแสไฟเมื่อเกินสภาวะการทำงานที่ระบุ เบรกเกอร์วงจรแบบรีเซ็ตได้ต่างจากฟิวส์ โดยทั่วไปสามารถกลับมาใช้งานได้หลังจากระบุและแก้ไขสาเหตุของการเดินทางแล้ว

นี่ไม่ได้หมายความว่าความผิดพลาดทางไฟฟ้าทุกอย่างสามารถป้องกันได้ด้วยเบรกเกอร์มาตรฐานเพียงอย่างเดียว การป้องกันข้อผิดพลาดของกราวด์ การป้องกันข้อผิดพลาดของอาร์ก การป้องกันไฟกระชาก และการลงกราวด์ที่เหมาะสมมีจุดประสงค์ที่แตกต่างกัน และอาจจำเป็นต้องใช้ ขึ้นอยู่กับการติดตั้งและรหัสไฟฟ้าในพื้นที่

ยังไงเซอร์กิตเบรกเกอร์พลาสติกขนาดเล็กเหมาะกับบ้านสมัยใหม่

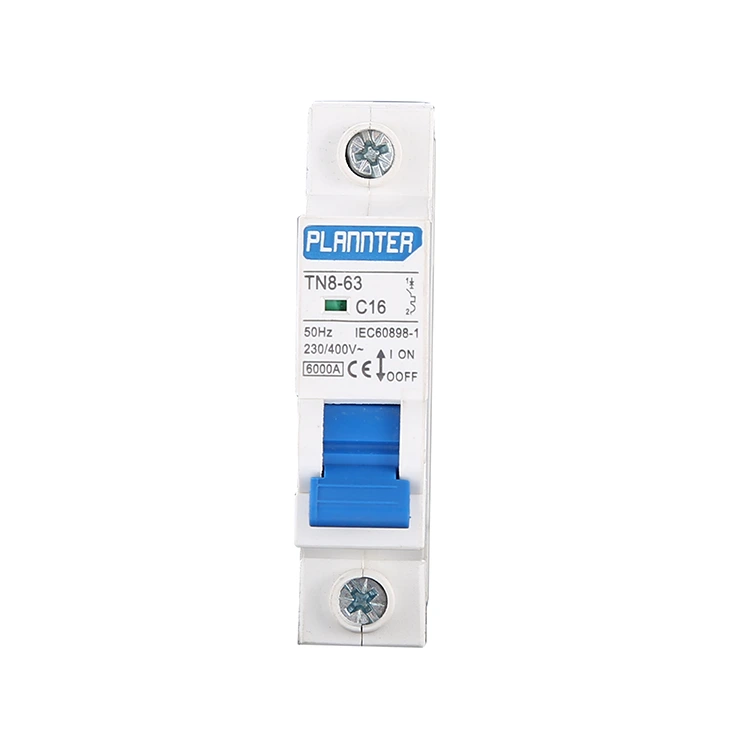

เซอร์กิตเบรกเกอร์ขนาดเล็กมักติดตั้งอยู่ในแผงจำหน่ายเพื่อป้องกันวงจรย่อยแต่ละวงจร ตัวเรือนพลาสติกเป็นฉนวนไฟฟ้ารอบๆ ส่วนประกอบภายใน ในขณะที่กลไกการสลับและหน้าสัมผัสทำหน้าที่ขัดขวางวงจร

วัสดุตัวเครื่องเป็นเพียงส่วนหนึ่งของการออกแบบด้านความปลอดภัยเท่านั้น คุณสมบัติทางความร้อน ความต้านทานเปลวไฟ ความแข็งแรงทางกล ความสม่ำเสมอของขนาด และความเข้ากันได้กับส่วนประกอบภายใน ล้วนส่งผลต่อประสิทธิภาพของผลิตภัณฑ์

โครงสร้างที่กะทัดรัดยังช่วยจัดระเบียบหลายวงจรภายในพื้นที่แผงที่จำกัด สิ่งนี้มีความเกี่ยวข้องมากขึ้นเนื่องจากการติดตั้งในที่พักอาศัยรองรับเครื่องใช้ไฟฟ้า อุปกรณ์ตรวจสอบ และอุปกรณ์การจัดการพลังงานเพิ่มเติม

ควรประเมินลักษณะเหล่านี้ร่วมกัน ตู้ขนาดกะทัดรัดเพียงอย่างเดียวไม่ได้กำหนดว่าเบรกเกอร์เหมาะสมกับวงจรใดวงจรหนึ่งหรือไม่

จะเกิดอะไรขึ้นเมื่อวงจรโอเวอร์โหลด?

ลองนึกถึงห้องครัวที่มีกาต้มน้ำ ไมโครเวฟ เครื่องปิ้งขนมปัง และเครื่องใช้ไฟฟ้าอื่นๆ ทำงานพร้อมกัน หากความต้องการรวมเกินความจุที่อนุญาตของวงจร เบรกเกอร์อาจตัดการเชื่อมต่อ

การหยุดชะงักอาจไม่สะดวก แต่ยังส่งสัญญาณว่าวงจรมีสภาวะการทำงานที่ผิดปกติอีกด้วย การตอบสนองที่ถูกต้องคือการระบุสาเหตุแทนที่จะรีเซ็ตอุปกรณ์ซ้ำๆ

หลายประเด็นอาจทำให้เกิดการสะดุดซ้ำๆ:

ไม่ควรเปลี่ยนเบรกเกอร์ด้วยรุ่นกระแสสูงกว่าเพียงเพื่อหยุดการสะดุดที่น่ารำคาญ การเปลี่ยนต้องเข้ากันได้กับสายไฟ การออกแบบวงจร และข้อกำหนดการป้องกันที่เกี่ยวข้อง

การเชื่อมต่อระหว่างการใช้ไฟฟ้าภายในบ้านและความปลอดภัยทางไฟฟ้า

การใช้พลังงานไฟฟ้าในที่อยู่อาศัยกำลังเปลี่ยนแปลงความต้องการที่มีต่อโครงสร้างพื้นฐานทางไฟฟ้าที่มีอยู่ ปั๊มความร้อน ที่ชาร์จรถยนต์ไฟฟ้า การปรุงอาหารแบบเหนี่ยวนำไฟฟ้า และที่เก็บแบตเตอรี่สามารถทำให้เกิดภาระเพิ่มเติมได้มาก

ในเดือนมิถุนายน พ.ศ. 2569 ABB เน้นย้ำถึงการจัดการโหลด การป้องกันวงจร การติดตั้งแบบโมดูลาร์ และการเปลี่ยนแปลงข้อกำหนดด้านการใช้พลังงานไฟฟ้าในที่อยู่อาศัย ซึ่งถือเป็นข้อพิจารณาที่สำคัญในการออกแบบระบบไฟฟ้า การพัฒนาเหล่านี้แสดงให้เห็นว่าเหตุใดการวางแผนวงจรจึงต้องคำนึงถึงทั้งความต้องการในปัจจุบันและการเพิ่มในอนาคต

ประมวลกฎหมายไฟฟ้าแห่งชาติของสหรัฐอเมริกาฉบับปี 2026 ยังกล่าวถึงข้อกำหนดการติดตั้งระบบไฟฟ้าและระบบการจัดการพลังงานที่เปลี่ยนแปลงไปอีกด้วย ข้อกำหนดนี้เกี่ยวข้องกับการติดตั้งภายใต้รหัสนั้น แม้ว่าการยอมรับในท้องถิ่นและข้อกำหนดที่บังคับใช้จะแตกต่างกันไปตามเขตอำนาจศาล

เมื่อความต้องการของครัวเรือนเพิ่มมากขึ้น คณะกรรมการกระจายสินค้าที่มีอยู่อาจต้องได้รับการประเมินอย่างมืออาชีพก่อนจะเชื่อมต่ออุปกรณ์ใหม่ การเพิ่มเบรกเกอร์จะไม่เพิ่มความจุของแหล่งจ่ายไฟขาเข้า บัสบาร์ หรือสายไฟที่มีอยู่โดยอัตโนมัติ

เหตุใดคุณภาพของวัสดุจึงมีความสำคัญในการก่อสร้างเบรกเกอร์

พลาสติกถูกนำมาใช้กันอย่างแพร่หลายในตัวเครื่องอุปกรณ์ไฟฟ้า เนื่องจากโพลีเมอร์วิศวกรรมที่เหมาะสมสามารถเป็นฉนวน ความคงตัวของมิติ และความต้านทานต่อความร้อน อย่างไรก็ตาม ไม่ใช่ว่าพลาสติกทุกชนิดจะมีลักษณะการทำงานที่เหมือนกัน

การเลือกใช้วัสดุต้องคำนึงถึงอุณหภูมิในการทำงาน ความเค้นเชิงกลที่คาดหวัง กระบวนการผลิต และมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง กล่องหุ้มยังต้องคงคุณสมบัติที่ต้องการไว้ตลอดสภาวะการบริการปกติ

ความสม่ำเสมอในการผลิตก็มีความสำคัญไม่แพ้กัน การเปลี่ยนแปลงขนาดที่ขึ้นรูปอาจส่งผลต่อความพอดีของการประกอบ ในขณะที่การวางตำแหน่งส่วนประกอบภายในที่ไม่สอดคล้องกันอาจส่งผลต่อการทำงานของกลไกการสลับ

การควบคุมคุณภาพจึงครอบคลุมมากกว่าการตรวจสอบรูปลักษณ์ภายนอก การตรวจสอบที่เกี่ยวข้องอาจรวมถึงการตรวจสอบขนาด การทำงานทางกล สมรรถนะทางไฟฟ้า การทดสอบอุณหภูมิที่เพิ่มขึ้น และการตรวจสอบตามมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง

โปรแกรมการทดสอบที่แม่นยำขึ้นอยู่กับการออกแบบผลิตภัณฑ์และมาตรฐานที่ใช้ประเมินเบรกเกอร์

การตรวจสอบเชิงปฏิบัติเมื่อเลือกการป้องกันวงจร

การเลือกเบรกเกอร์จำเป็นต้องจับคู่อุปกรณ์กับการติดตั้งระบบไฟฟ้า แทนที่จะเลือกตามขนาดหรือรูปลักษณ์เพียงอย่างเดียว

พิกัดกระแสไฟฟ้าและความจุของตัวนำ: พิกัดที่เลือกจะต้องป้องกันตัวนำที่ติดตั้งภายใต้เงื่อนไขการออกแบบที่เกี่ยวข้อง

แรงดันไฟฟ้าและความถี่ที่กำหนด: อุปกรณ์จะต้องเหมาะสมกับระบบไฟฟ้าที่จะใช้งาน

ความสามารถในการทำลายล้าง: ความสามารถที่กำหนดในการขัดขวางกระแสไฟฟ้าลัดวงจรต้องเป็นไปตามข้อกำหนดของการติดตั้ง

การกำหนดค่าขั้ว: จำนวนขั้วและการจัดเรียงสวิตช์ต้องตรงกับการออกแบบวงจร อุปกรณ์ขั้วเดียวไม่เหมาะกับการกำหนดค่าการจ่ายทุกรูปแบบโดยอัตโนมัติ

มาตรฐานที่ใช้บังคับ: เครื่องหมายผลิตภัณฑ์ เอกสารการทดสอบ และการรับรองควรได้รับการตรวจสอบโดยเทียบกับข้อกำหนดของตลาดที่ต้องการ

ความเข้ากันได้ของแผง: ต้องพิจารณาการเตรียมการติดตั้ง การเชื่อมต่อขั้วต่อ ระยะห่าง และข้อกำหนดของกล่องหุ้มก่อนการติดตั้ง

การตรวจสอบเหล่านี้มีความสำคัญอย่างยิ่งในการอัพเกรดบ้านเก่า สายไฟที่มีอยู่ ความสามารถในการจ่ายที่มีอยู่ และสภาพของแผงจ่ายไฟอาจจำกัดการปรับปรุงที่สามารถทำได้อย่างปลอดภัย

เซอร์กิตเบรกเกอร์เป็นส่วนหนึ่งของระบบความปลอดภัยที่กว้างขึ้น

การป้องกันไฟฟ้าที่มีประสิทธิภาพขึ้นอยู่กับหลายมาตรการที่ทำงานร่วมกัน ขนาดของสายเคเบิลที่ถูกต้อง การต่อสายอย่างปลอดภัย อุปกรณ์ป้องกันที่เหมาะสม การต่อสายดินที่เหมาะสม และการปฏิบัติตามหลักปฏิบัติทางไฟฟ้าในท้องถิ่น ทั้งหมดนี้ช่วยให้การทำงานปลอดภัยยิ่งขึ้น

เบรกเกอร์วงจรขนาดเล็กไม่สามารถชดเชยการเดินสายไฟที่ไม่ดีหรือเปลี่ยนการป้องกันทางไฟฟ้าทุกรูปแบบได้ และเบรกเกอร์สะดุดไม่ได้บ่งบอกว่าอุปกรณ์มีข้อบกพร่องเสมอไป จำเป็นต้องตรวจสอบสาเหตุที่แท้จริงก่อนที่วงจรจะกลับมาใช้งานได้

สำหรับเจ้าของบ้าน ขั้นตอนที่มีประโยชน์มากที่สุดคือจัดให้มีการตรวจสอบไฟฟ้าที่มีคุณสมบัติเหมาะสมเมื่อวงจรตัดการทำงานซ้ำๆ สายไฟแสดงสัญญาณของความเสียหาย หรือมีการวางแผนอุปกรณ์ที่มีความต้องการสูงใหม่

มองไปข้างหน้า: การเดินสายไฟที่ปลอดภัยยิ่งขึ้นเริ่มต้นด้วยการออกแบบเสียง

เนื่องจากอาคารที่พักอาศัยมีเครื่องใช้ไฟฟ้าและเทคโนโลยีพลังงานมากขึ้น พื้นฐานของการป้องกันวงจรจึงยังคงไม่เปลี่ยนแปลง กล่าวคือ ต้องประเมินโหลดไฟฟ้าอย่างเหมาะสม ตัวนำต้องได้รับการปกป้องอย่างเพียงพอ และอุปกรณ์ป้องกันต้องเหมาะสมกับการติดตั้ง

เซอร์กิตเบรกเกอร์พลาสติกขนาดเล็กยังคงทำหน้าที่สำคัญในระบบจำหน่ายไฟฟ้าแรงดันต่ำหลายระบบ โดยผสมผสานโครงสร้างขนาดกะทัดรัดเข้ากับการป้องกันกระแสเกิน ประสิทธิภาพขึ้นอยู่กับการออกแบบผลิตภัณฑ์ที่เหมาะสม การควบคุมการผลิตที่สม่ำเสมอ การเลือกที่ถูกต้อง และการติดตั้งที่เหมาะสม

สำหรับ Zhejiang Pugao Electric Power Co., Ltd. (Pugao) ซึ่งกลุ่มผลิตภัณฑ์ไฟฟ้าแรงดันต่ำประกอบด้วยอุปกรณ์ป้องกันวงจรและการกระจายพลังงาน หลักการเหล่านี้เป็นส่วนหนึ่งของบริบททางเทคนิคที่กว้างขึ้นเกี่ยวกับความปลอดภัยทางไฟฟ้าในที่อยู่อาศัย เมื่อข้อกำหนดการเดินสายไฟภายในบ้านมีการพัฒนามากขึ้น ข้อพิจารณาที่สำคัญที่สุดยังคงเป็นการประสานงานที่ปลอดภัยของส่วนประกอบทุกชิ้นภายในระบบไฟฟ้า
